描述

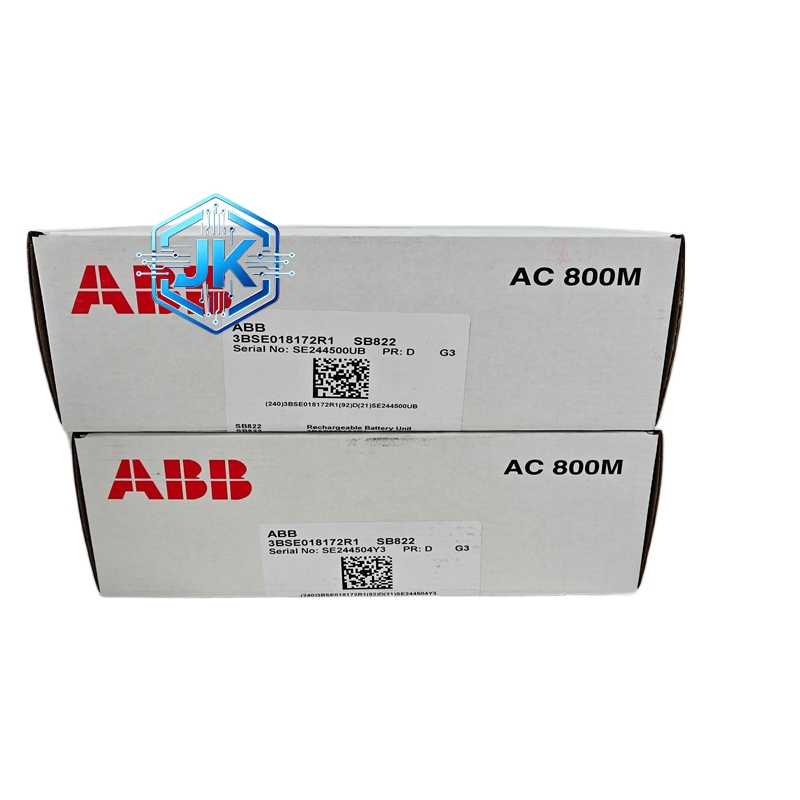

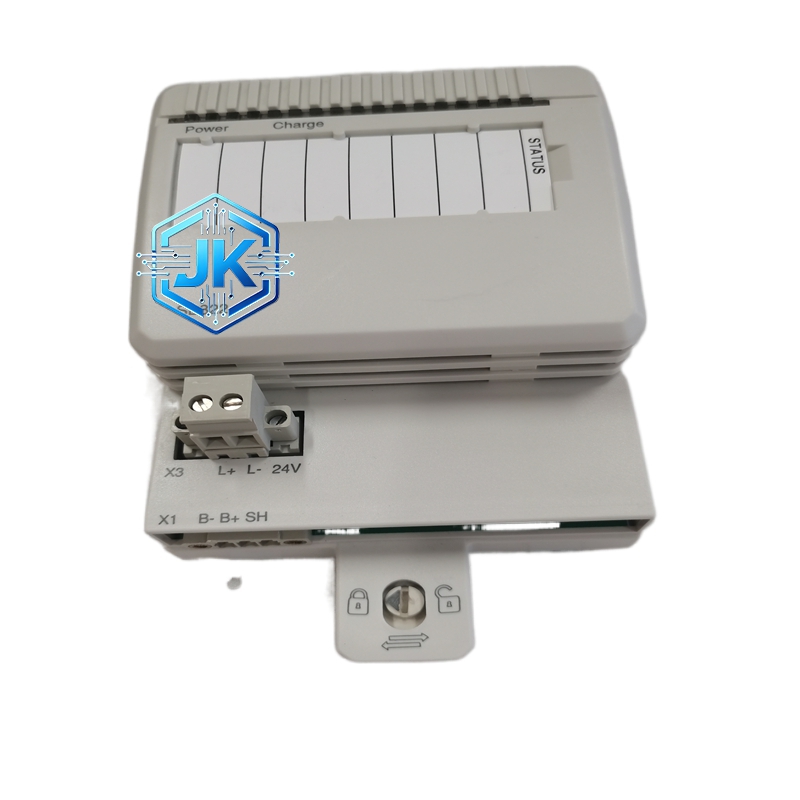

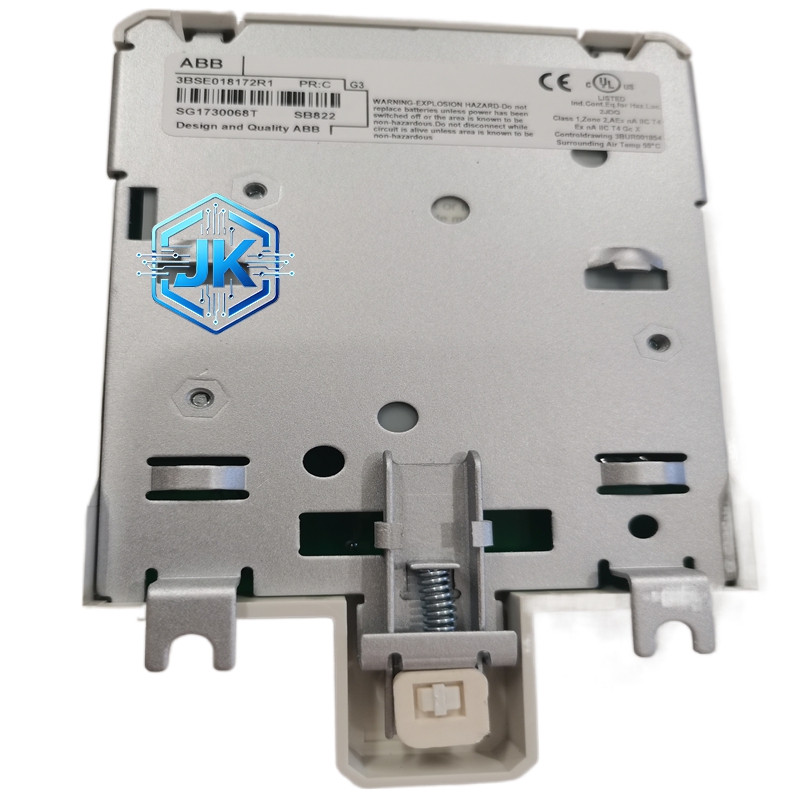

ABB SB822 Profibus DP从站适配器（3BSE018172R1）
技术规格：
所属系统： ABB AC 800M控制器（Freelance 2000系列）
总线类型： Profibus DP（从站）
通信协议： Profibus DP V0/V1
通信速率： 9.6 kbps至12 Mbps自动适应
支持节点数： 最多126个从站设备连接
数据输入： 最大244字节输入数据
数据输出： 最大244字节输出数据
DI/DO点数： 最多16个数字输入、16个数字输出（直接通过总线传输）
GSD文件： 标准GSD文件，支持主站直接识别配置
工作温度： 0至+60°C（无冷凝）
存储温度： -40至+85°C
相对湿度： 5%至95%（无冷凝）
防护等级： IP20（机架内安装）
安装方式： AC 800M I/O机架插槽插入式安装
供电： 由控制器I/O总线供电，无需外部电源
认证： CE、ATEX（部分型号）
材质构成：
模块PCB： 多层FR-4环氧玻璃纤维板，表面涂覆 conformal coating防护涂层
通信芯片： 专用Profibus DP协议芯片（如SPC3或同等芯片）
连接器： DB-9型D-Sub连接器（Profibus总线接口），带金属屏蔽壳
外壳： 阻燃ABS工程塑料
金手指： 镀金处理，确保与机架背板的可靠接触
结构特征：
外形尺寸： 标准AC 800M模块宽度，可插入任意I/O机架插槽
前面板： 设有总线状态LED（绿色为通信正常、红色为故障）、运行状态LED
总线接口： 前面板DB-9型Profibus DP接口，带90°出线方向
机架接口： 背部金手指与AC 800M机架背板连接，实现供电和内部总线通信
拨码开关： 设有Profibus站地址拨码开关（0至126可设）
模块标识： 前面板印有型号、订货号、站地址等信息
工作原理：
SB822模块插入AC 800M控制器的I/O机架后，通过背部金手指与控制器内部总线连接，获取供电和内部通信数据。模块内置的Profibus DP从站协议栈芯片负责处理所有Profibus通信事务。当Profibus主站（如SCADA系统）轮询该从站时，模块将控制器中指定的数据区（输入/输出映像）通过Profibus总线传送给主站；同时接收主站下发的数据并写入控制器的输出映像区。整个过程由硬件自动完成，不占用控制器CPU资源。
功能特点：
即插即用： 插入机架后自动被控制器识别，配合GSD文件可快速完成主站配置
零CPU占用： 通信处理由模块硬件独立完成，不消耗控制器扫描周期
诊断功能： 完整的Profibus诊断信息可在主站上读取，包括总线错误计数、站状态等
支持多种数据传输模式： 支持 cyclic（周期性）、acyclic（非周期性）数据传输
热插拔支持： 在系统配置允许的情况下支持带电插拔更换
地址自动设置： 通过拨码开关或GSD文件设置站地址
安装要求：
机架选择： 必须安装在AC 800M系列I/O机架中，不可混用其他系列机架
总线终端电阻： Profibus网络的两个端点需各接一个120Ω终端电阻，SB822模块上设有终端电阻使能开关
站地址设置： 每个从站地址必须唯一，不可与网络中其他设备冲突
总线电缆： 使用Profibus专用屏蔽双绞线，电缆阻抗为150Ω，最大总线长度取决于通信速率（12 Mbps时约100米）
接地： Profibus电缆屏蔽层应在一端（通常在主站侧）可靠接地
使用注意事项：
严禁带电插拔： 除非系统明确支持热插拔，否则必须在断电状态下插入或拔出模块
地址不可重复： 网络中任何两个设备的Profibus地址不得相同，否则通信将失败
终端电阻： 只有位于网络最两端的设备才应启用终端电阻，中间设备必须禁用
GSD文件导入： 在主站组态时必须导入正确的GSD文件，否则无法识别模块
定期检查： 定期检查总线LED状态，红色指示灯常亮表示通信故障
应用场景：
大型DCS系统中控制器与上位SCADA的通信连接、电厂DCS系统中控制器与远程I/O站的Profibus通信、化工装置中控制器与ABB变频器的总线连接、水处理系统中控制器与智能仪表的数据采集、冶金产线中控制器与HMI的实时数据交换等。
