描述
ABB REX521GHHGSH51G 数字式输入输出模块
技术规格：
- 模块类型： 数字量输入输出模块（REMOTE I/O）
- 通信方式： FIO光纤总线
- 数字量输入： 16路（24 V DC，光电隔离）
- 数字量输出： 16路（继电器输出，250 V AC/30 V DC，5 A）
- 输入类型： 无源触点（干接点）或24 V DC有源信号
- 输出类型： 继电器输出（常开/常闭可选）
- 通信接口： 1个FIO光纤接口（双ST型）
- 工作电压： 24 V DC
- 功耗： 小于5 W
- 防护等级： IP20
- 安装方式： DIN导轨安装（35毫米标准导轨）
- 隔离电压： 输入对地1500 V DC，输出对地1500 V DC
功能特点：
- 16路DI和16路DO，I/O容量大，适合开关量密集的场合
- 光电隔离设计，输入输出与系统完全电气隔离
- FIO光纤通信，传输距离最远2000米（多模光纤）
- 继电器输出支持5 A大电流驱动，可直接驱动接触器和电磁阀
- 支持热插拔更换，不影响系统运行
- 内置LED指示灯，实时显示每路I/O状态
- 模块自诊断功能，实时监测通信和I/O状态
性能参数：
- 输入响应时间： 小于5毫秒
- 输出响应时间： 小于10毫秒（继电器吸合时间）
- 通信周期： 最快2毫秒
- 继电器寿命： 机械寿命1000万次，电气寿命10万次（5 A负载）
- 平均无故障时间（MTBF）： 大于100000小时
- 工作温度： -10℃至+60℃
- 存储温度： -40℃至+85℃
材质构成：
- 外壳： 阻燃ABS工程塑料，UL94 V-0等级
- PCB板： FR-4环氧玻璃纤维板，4层板设计，表面沉金工艺
- 光纤接口： 陶瓷插芯，符合IEC 61754标准
- 继电器： 日本OMRON或同等品质继电器，银合金触点
- 端子： 黄铜镀镍，耐腐蚀
结构特征：

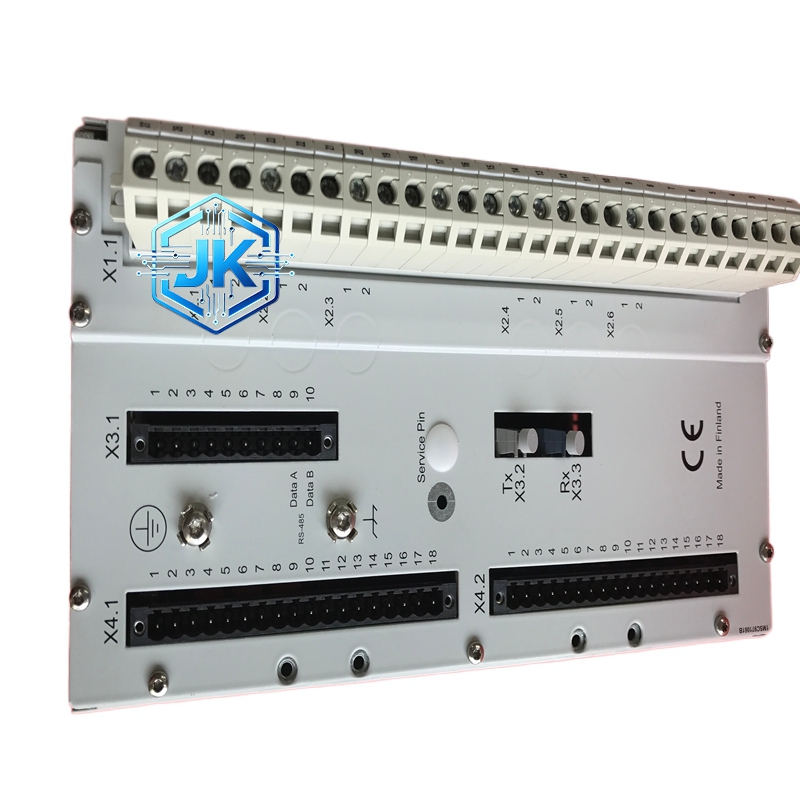

模块尺寸约为宽度40毫米、高度130毫米、深度90毫米。正面设有32个LED指示灯（每路I/O一个），清晰显示每路通道的通断状态。背部设有1个双ST型光纤接口和一个24 V DC电源接线端子。
工作原理：
数字量输入信号经光电耦合器隔离后送入模块内部的扫描电路，CPU以固定周期（最快2毫秒）读取所有输入状态，通过FIO光纤接口发送至主处理器。主处理器下发的输出命令经FIO接口接收后，驱动对应的继电器动作，实现对现场执行机构的控制。
优势亮点：
- 16路DI+16路DO的大容量配置，减少模块使用数量
- 继电器输出支持5 A大电流，省去中间继电器
- 光纤通信抗电磁干扰能力强
- 每路I/O独立指示灯，状态一目了然
- 热插拔设计，维护方便
适用行业：
- AC 800M DCS系统的远程I/O扩展
- 发电厂的开关量采集和控制
- 化工、冶金等行业的过程控制
- 水处理、暖通空调的开关量控制
- 各类需要大量开关量I/O的工业场合
型号系列：
属于ABB REX500系列，REX521为16DI+16DO配置版本。GHHGSH51G为特定零件编号。
安装要求：
- 安装在标准DIN导轨上，导轨宽度35毫米
- 光纤电缆使用ABB原装跳线，弯曲半径不小于30毫米
- 24 V DC电源使用ABB QUINT系列开关电源
- 输入信号线和输出信号线需分开走线
- 模块前后需预留至少15毫米的散热空间
使用注意事项：
- 继电器输出不可并联使用，每路需独立接入负载
- 输入信号电压不得超过30 V DC
- 光纤接头严禁触碰镜面
- 更换模块前需在工程师站备份I/O配置
- 定期检查继电器触点状态
