描述

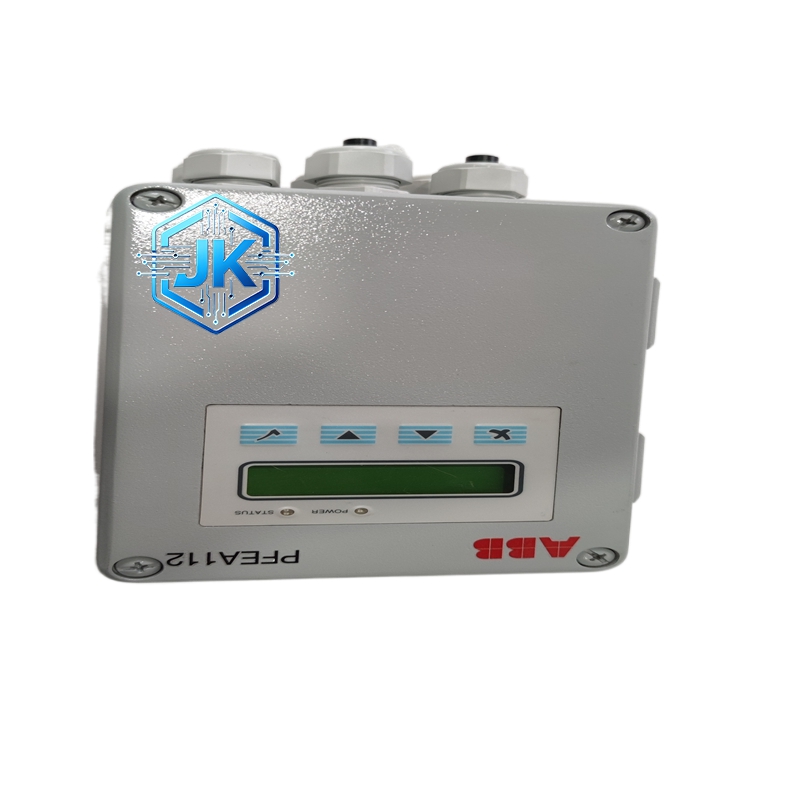

ABB AC 800M 系统 PFEA112-65 模拟量输入模块（3BSE050091R65）
技术规格：
- 产品型号： 3BSE050091R65
- 通道数量： 65 通道模拟量输入（AI）
- 输入信号类型： 4-20mA / 0-10V / 0-5V / PT100 / PT1000 / Ni100 / Cu50（混合配置）
- 分辨率： 16 位 A/D 转换器
- 测量精度： ±0.15% FS（电流/电压）/ ±0.8°C（热电阻）
- 采样速率： 每通道 20ms（总周期 ≤ 1.3s）
- 通道间隔离： 250V DC（分组隔离）
- 冷端补偿： 内置，精度 ±0.5°C
- 断线检测： 支持
- 供电方式： 24V DC，两线制变送器供电（最大 25mA/通道）
- 通信接口： AC 800M 系统总线
- 适用标准： IEC 61131-3、IEC 61000-6-2
功能特点：
- 与 PFEA112-65 通用版功能完全一致
- 预装项目固件，支持快速调试与投运
- 出厂已完成 通道校准，到货即用
- 支持 HART 透明传输（部分通道）
性能参数：
| 参数项 | 数值 |
|---|---|
| 工作温度 | 0°C ~ +55°C |
| 存储温度 | -40°C ~ +70°C |
| 相对湿度 | 5% ~ 95%（无凝露） |
| 通道间隔离电压 | 250V DC（组间） |
| 功耗 | ≤ 15W |
| MTBF | ≥ 180,000 小时 |
材质构成：
- 外壳：阻燃 PC，UL94 V-0
- 端子排：PA66 + 黄铜镀镍
- 内部 PCB：6 层 FR-4
结构特征：
- 模块尺寸：200mm × 80mm × 160mm（W×H×D）
- 前面板：65 组 LED 分 4 区显示
- 底部端子排：8 组
- 顶部：双系统总线连接器
- 支持热插拔
工作原理：
与 PFEA112-65 通用版完全一致，采用分组多路复用 + 流水线采样技术。
优势亮点：
- 项目预配置版本，减少现场调试时间 50% 以上
- 出厂校准保证精度一致性
- 65 通道混合输入 + 分组隔离，功能全面
适用行业：
与 PFEA112-65 通用版一致，特别适用于 ABB 系统集成项目的批量供货
安装要求：
- 与 PFEA112-65 通用版一致
- 须使用双系统总线
- 辅助电源须冗余
使用注意事项：
- 与 PFEA112-65 通用版一致
- 项目固件不可自行升级，须使用 ABB 授权工具
