描述

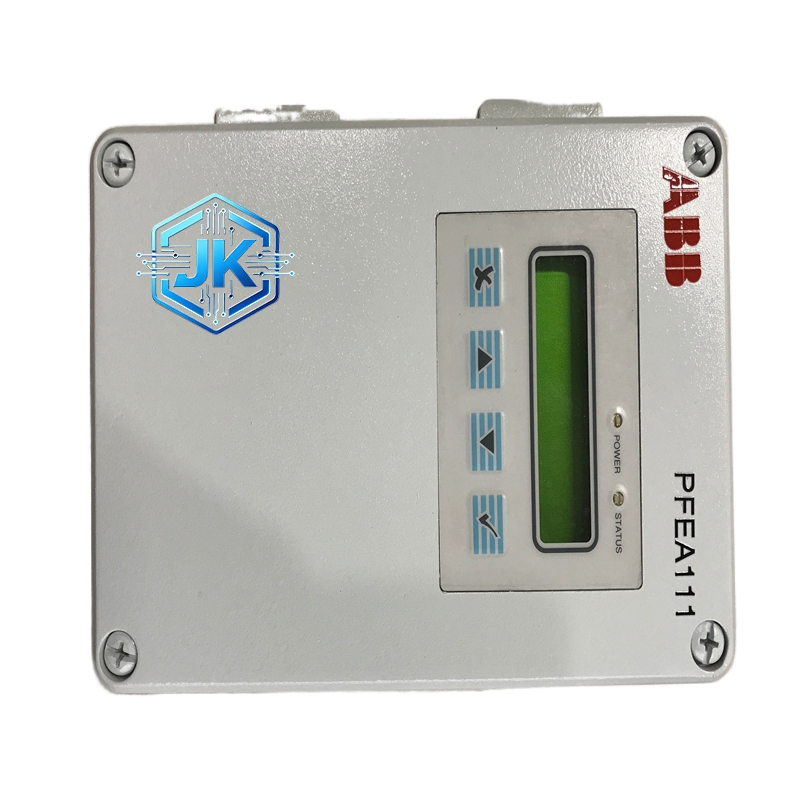

ABB PFEA111-65 3BSE007913R65 AC800M 8 通道模拟量输入模块（带 HART）
技术规格：
通道数量：8 通道
输入信号类型：4-20mA DC（支持 HART）/ 0-10V DC / 0-5V DC
输入阻抗：电流输入 250Ω，电压输入大于 1MΩ
分辨率：16 位（65536 级）
精度：满量程的 ±0.03%（HART 模式），±0.05%（非 HART 模式）
更新速率：100ms（所有通道同时刷新）
HART 通信：1200bps FSK，支持 HART 7 协议
隔离方式：通道间相互隔离 500V DC，对地隔离 500V DC
供电：DC 24V，IM 总线供电
功能特点：
支持 HART 7 协议，可同时采集模拟量和数字诊断信息
具备断线检测和传感器故障检测功能
支持在线校准，无需断电
内置 16 位 ADC，精度极高
前面板 8 组 LED 指示灯，每通道一组
支持设备描述文件（DD/EDD）导入，自动识别变送器型号
支持远程组态和参数修改
应用场景：
石油化工装置的智能变送器采集
天然气管道的压力和流量监测
制药行业的精确温度和液位采集
需要设备诊断信息的所有高端 DCS 项目
性能参数：
工作温度：-25°C 至 +70°C
MTBF：大于 160,000 小时
防护等级：IP20
材质构成：
外壳为阻燃 PC 塑料，UL94 V-0
内部电路板为 FR-4 玻纤板，沉金工艺
HART 调制解调器为 ABB 原装芯片
接线端子为磷铜镀镍弹簧式 Push-in 端子
结构特征：
标准欧洲卡尺寸（160mm x 115mm）
前面板设有 8 组 LED 指示灯
底部 IM 总线连接器（56 针）
背部为 4 排接线端子
工作原理：
4-20mA 信号进入模块后，经过 V/I 转换送入 16 位 ADC 采样。同时，HART 调制解调器在 4-20mA 信号上叠加 1200bps FSK 数字信号，实现与变送器的双向通信。控制器通过 IM 总线读取 ADC 转换结果和 HART 诊断数据。
安装要求：
HART 通信要求负载电阻在 230Ω 至 1100Ω 之间
电缆使用屏蔽双绞线，屏蔽层单端接地
HART 电缆最长 1500 米（取决于电缆质量）
使用注意事项：
HART 负载电阻必须在 230Ω 至 1100Ω 之间
不要将非 HART 变送器接入 HART 通道
定期使用 HART 手操器校验通信
