描述

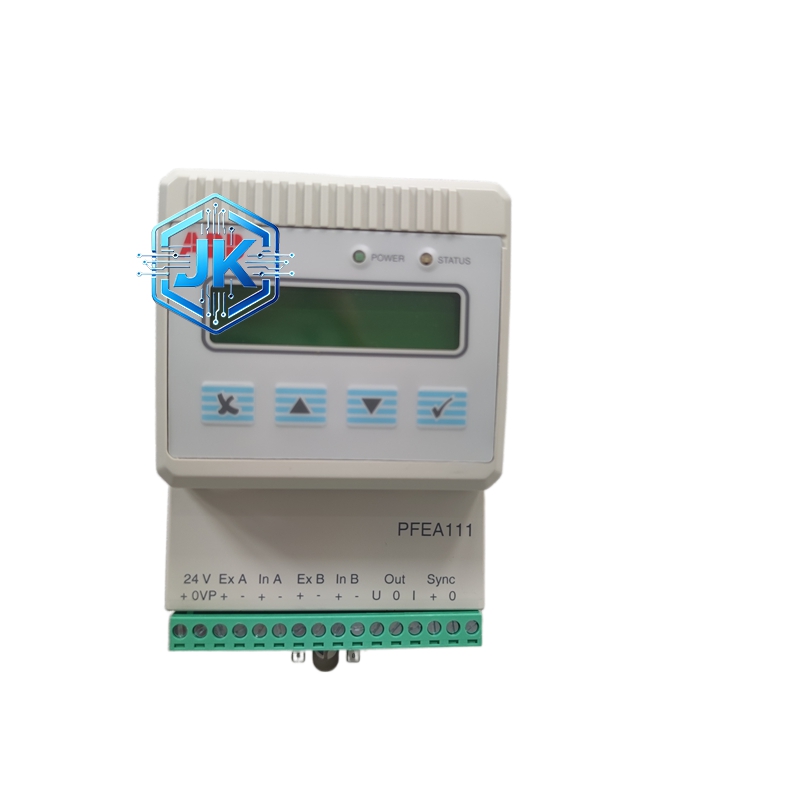

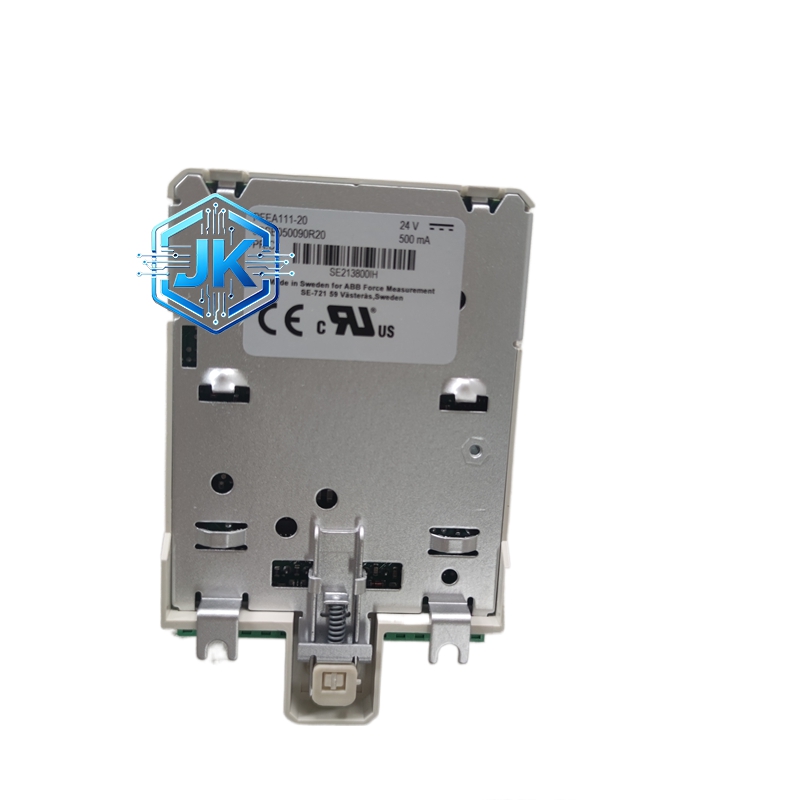

ABB AC 800M 系统 PFEA111-20 模拟量输入模块（3BSE028140R0020）
技术规格：
- 产品型号： 3BSE028140R0020
- 通道数量： 20 通道模拟量输入（AI）
- 输入信号类型： 4-20mA（两线制/四线制）/ 0-10V / 0-5V（可配置）
- 分辨率： 16 位 A/D 转换器
- 测量精度： ±0.1% FS（满量程）
- 采样速率： 每通道 10ms（20 通道同步采样）
- 通道间隔离： 通道间电气隔离（500V DC）
- 冷端补偿： 内置，支持 PT100/PT1000/Ni100/Cu50 热电阻输入（部分通道）
- 供电方式： 现场变送器两线制供电（24V DC，最大 30mA/通道）
- 通信接口： 通过 AC 800M 系统总线与 CPU 通信
- 适用标准： IEC 61131-3、IEC 61000-6-2
功能特点：
- 20 通道统一模块，大幅减少 I/O 模块数量与机柜空间
- 通道间完全电气隔离，消除接地环路干扰
- 支持多种输入类型灵活配置（电流/电压/热电阻）
- 内置断线检测功能（4-20mA 信号低于 3.6mA 判断为断线）
- 支持信号数字化滤波（可设置滤波时间常数 0.1s ~ 10s）
- 前面板 LED 指示每通道工作状态
性能参数：
- 工作温度： 0°C ~ +55°C
- 存储温度： -40°C ~ +70°C
- 相对湿度： 5% ~ 95%（无凝露）
- 通道间隔离电压： 500V DC（1 分钟）
- 对地隔离电压： 500V DC（1 分钟）
- 功耗： ≤ 5W（不含现场变送器供电）
- 安装方式： 面板安装 / 导轨安装（DIN 43880）
- EMC 抗扰度： IEC 61000-6-2 工业环境等级
材质构成：
- 外壳：阻燃聚碳酸酯（PC），UL94 V-0
- 前面板：阻燃 ABS + PMMA 指示窗
- 端子排：阻燃 PA66 + 黄铜镀镍
- 内部 PCB：4 层 FR-4，每通道独立隔离区域
- A/D 转换器：16 位 Sigma-Delta 型，内置数字滤波
结构特征：
- 模块尺寸符合 AC 800M 标准：160mm × 80mm × 140mm（W×H×D）
- 前面板设有 20 组通道状态 LED（绿色=正常，红色=故障/断线）
- 底部端子排分为 4 组，每组 5 个通道，接线清晰
- 顶部设有系统总线连接器（与 CPU/背板连接）
- 模块支持热插拔（需在系统配置中启用）
工作原理：
现场变送器输出的 4-20mA 或 0-10V 信号经端子排进入模块，通过多路复用器选择当前采样通道，信号经信号调理电路（放大/滤波/隔离）后送入 16 位 Sigma-Delta A/D 转换器。A/D 转换结果经数字滤波后通过 AC 800M 系统总线上传至 CPU。对于两线制变送器，模块内部提供 24V DC 隔离电源，通过同一对信号线同时传输电源与信号。
优势亮点：
- 20 通道高密度设计，比传统 8 通道模块减少 60% 以上模块数量
- 通道间 500V 电气隔离，彻底消除接地环路与串扰问题
- 断线检测功能可第一时间发现现场信号故障
- 灵活的输入类型配置，一种模块覆盖电流/电压/热电阻多种需求
- 16 位分辨率 + 0.1% FS 精度，满足高精度过程测量需求
适用行业：
石油化工、电力、水处理、冶金、制药、食品饮料、造纸、暖通空调
安装要求：
- 安装于 AC 800M 控制柜内，与 PCD CPU 通过系统总线背板连接
- 接线须使用 屏蔽双绞线，屏蔽层单端接地（控制柜侧）
- 4-20mA 两线制变送器接线注意极性（+/-不可反接）
- 热电阻输入须使用三线制接法以消除引线电阻误差
- 模块间保留 ≥ 10mm 间距以利散热
使用注意事项：
- 每个通道最大供电电流 30mA，配置变送器时须确认总功耗不超过此值
- 电压输入模式下输入阻抗为 1MΩ，须确认变送器输出阻抗匹配
- 断线检测阈值默认 3.6mA（对应 4-20mA 量程的 18%），可在组态中修改
- 长期不使用的通道建议短接或接入已知信号，避免浮空引入干扰
- 模块上电前须确认所有接线正确，反接将损坏通道隔离电路
