描述

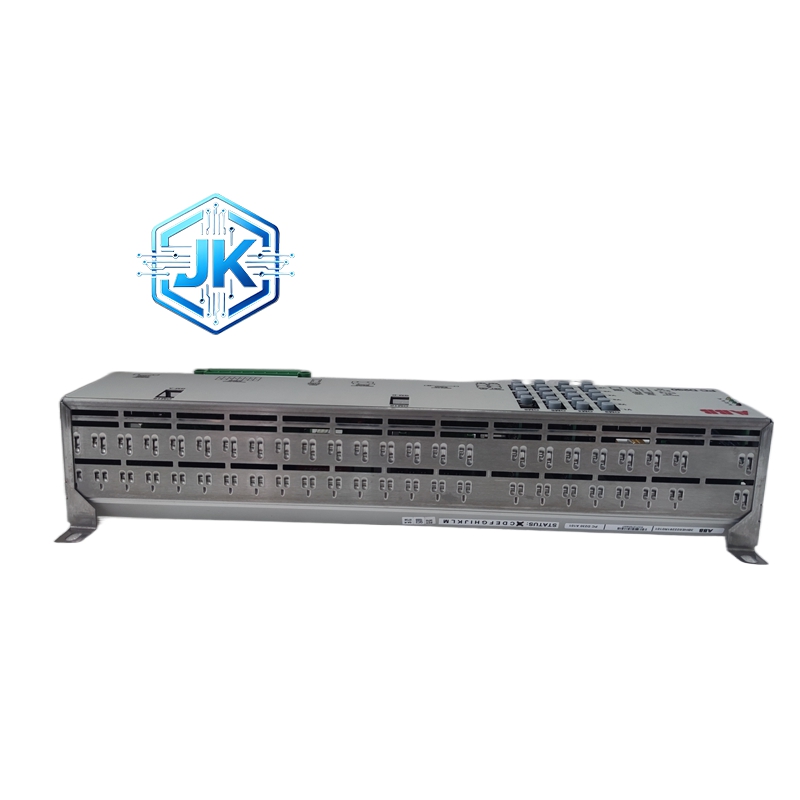

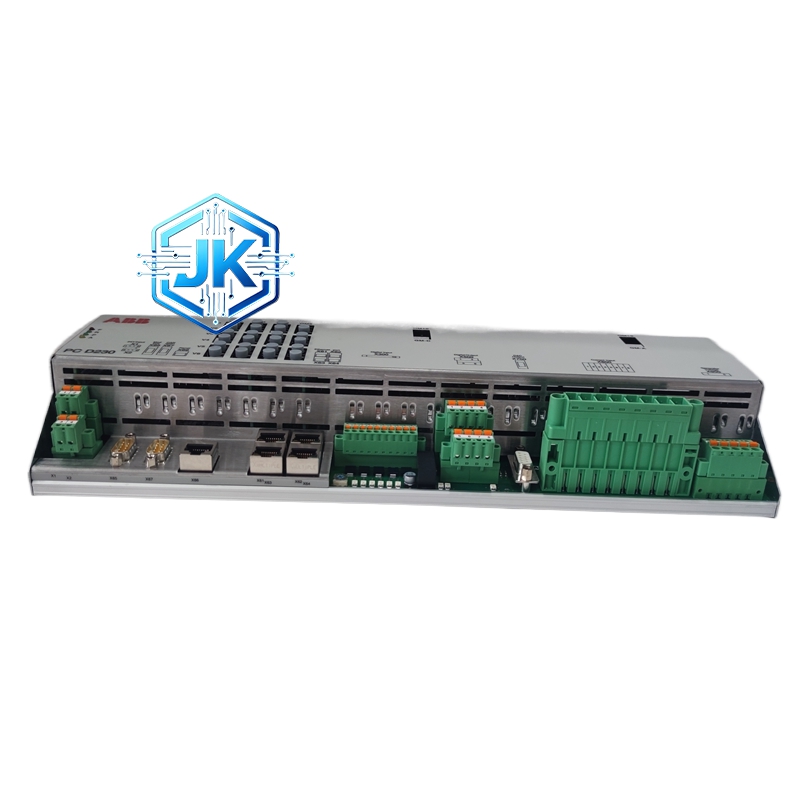

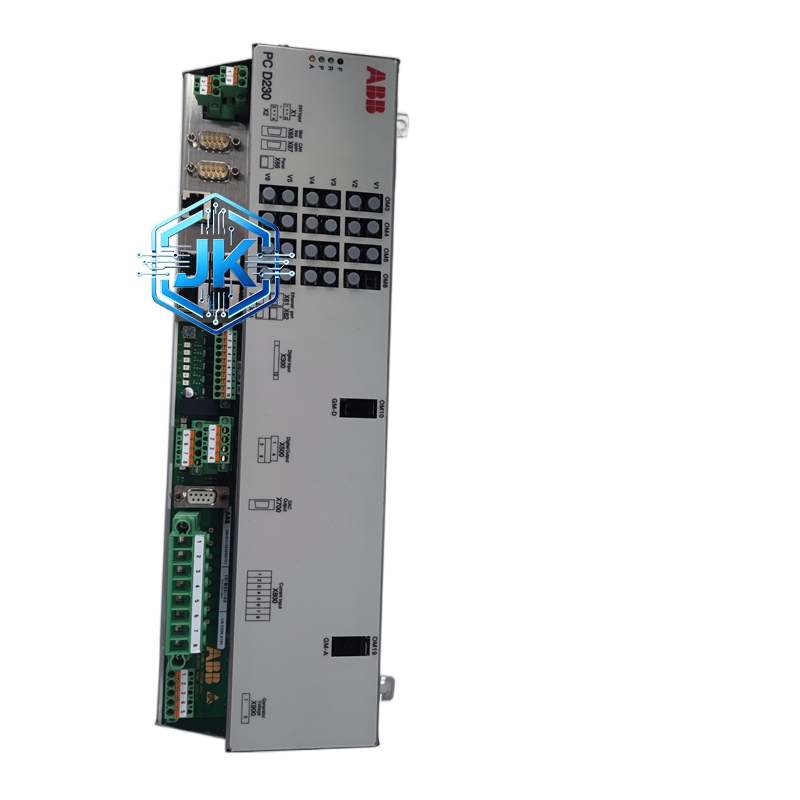

ABB AC 800M 系统 PCD230A CPU 处理器模块（3BHE022291R0101）
技术规格：
- 产品型号： 3BHE022291R0101
- 处理器架构： 32 位 RISC 处理器
- 程序内存： 2MB Flash + 8MB RAM
- 用户程序容量： 最大 256K 步
- 通信接口： 10/100Mbps 以太网 × 2（冗余）
- 现场总线： 支持 Profibus DP、DeviceNet、Modbus TCP
- I/O 容量： 最大 2048 点 I/O（取决于配置）
- 扫描周期： 最快 10ms
- 适用标准： IEC 61131-3、IEC 61508（SIL 2）
功能特点：
- 支持 IEC 61131-3 全部五种编程语言：LD、FBD、SFC、ST、IL
- 内置运动控制功能（定位、插补、电子凸轮）
- 支持冗余配置（双 CPU 热备），切换时间 < 50ms
- 内置 Web Server，支持远程诊断与在线监控
- 兼容 AC 800M 系列全部 I/O 模块、通信模块及人机界面
性能参数：
- 工作温度： 0°C ~ +55°C（无风扇自然冷却）
- 存储温度： -40°C ~ +70°C
- 相对湿度： 5% ~ 95%（无凝露）
- 抗震性能： 5g（正弦），符合 IEC 60068-2-6
- EMC 抗扰度： 符合 IEC 61000-6-2 工业环境等级
- 功耗： ≤ 15W（典型值）
- 安装方式： 面板安装 / 导轨安装（DIN 43880）
材质构成：
- 外壳：铝合金压铸 + 阳极氧化处理，散热性能优良
- 前面板：阻燃 ABS 工程塑料
- PCB 板：6 层 FR-4 板，含接地屏蔽层
- 连接器：镀金弹簧触点，抗氧化、高可靠性
结构特征：
- 紧凑型模块设计，宽度 160mm × 80mm × 140mm（W×H×D）
- 前面板带有状态 LED 指示灯（RUN/STOP/FAULT/COMM）
- 底部设有 DIN 导轨安装卡扣与面板安装螺孔
- 顶部设有以太网接口与电源接口
- 模块支持热插拔（需在系统配置中启用）
工作原理：
PCD230A 处理器通过双以太网接口与 AC 800M 系统的控制网络连接，周期性读取各 I/O 模块的现场数据，执行用户编写的控制程序（循环扫描或事件驱动），计算结果通过通信网络下发至输出模块驱动现场设备。冗余配置下，两台 CPU 同步运行，主 CPU 故障时备 CPU 在 50ms 内无缝接管，确保系统不间断运行。
优势亮点：
- 32 位 RISC 处理器，运算能力强，满足复杂控制算法需求
- 双以太网冗余通信，网络可靠性高
- 支持 SIL 2 安全等级，适用于安全相关控制回路
- 内置运动控制功能，减少额外运动控制器投资
- 编程环境 Compact Control Builder 界面友好，工程效率高
适用行业：
电力（火电/水电/风电）、石油化工、造纸、冶金、水处理、建材、食品饮料
安装要求：
- 安装于控制柜内，上下左右保留 ≥ 50mm 散热空间
- 电源须为 24V DC（±20% 容差），纹波 ≤ 5%
- 以太网线须使用屏蔽双绞线（STP），Cat5e 及以上规格
- 冗余配置时两台 CPU 须分别连接至不同网络交换机
使用注意事项：
- 上电前须确认电源极性正确，反接将损坏模块
- 程序下载须通过 Compact Control Builder 软件进行，禁止直接修改 Flash 数据
- 定期备份程序与配置数据，建议使用 USB 接口导出
- 清洁时使用干燥压缩空气，禁止使用液体清洁剂
