描述

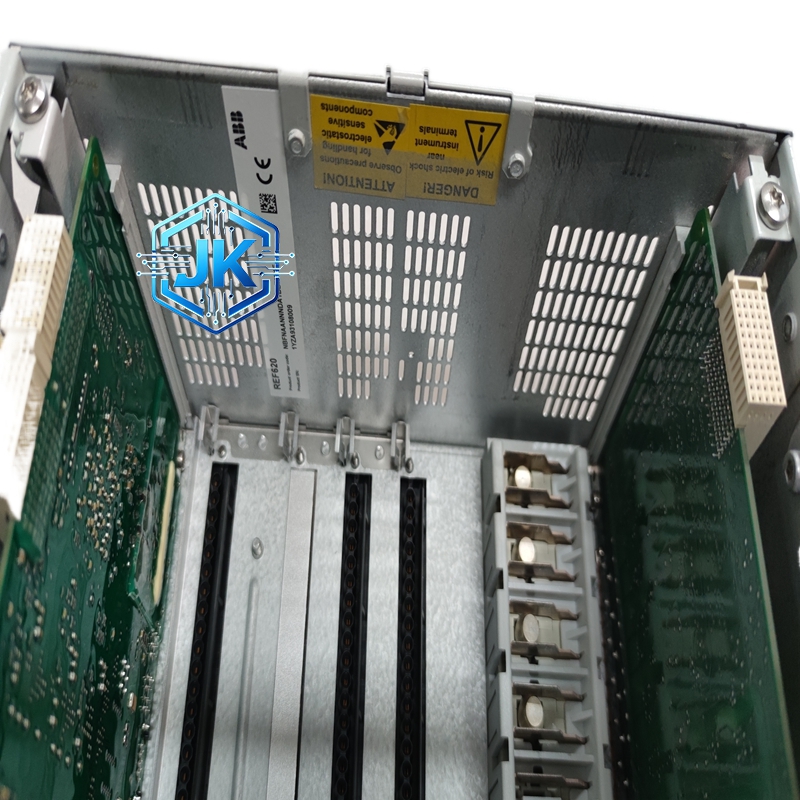

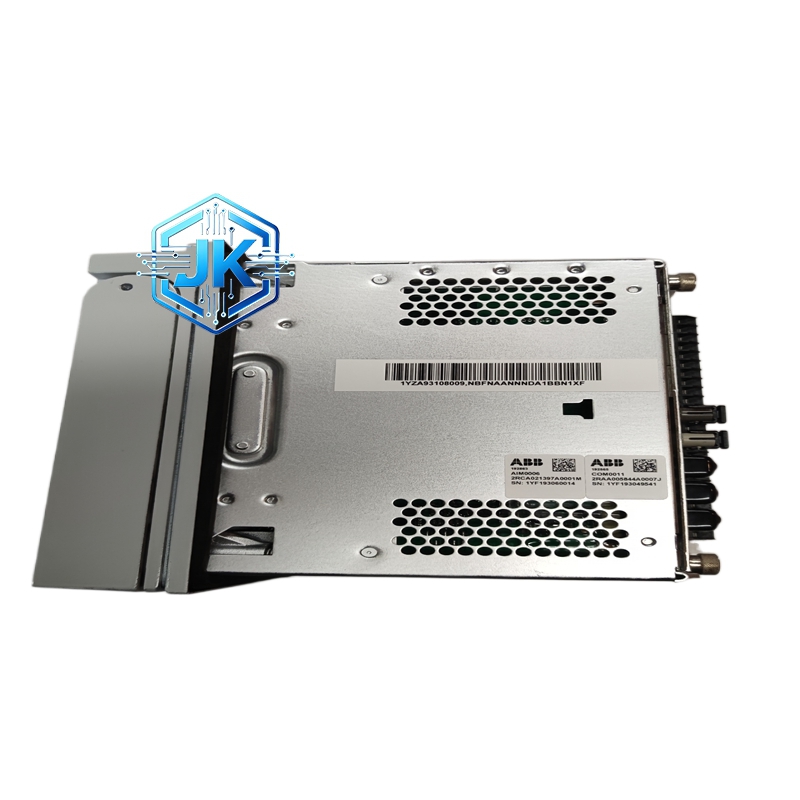

ABB REF620 NBFNAANNNDA1BBN1XF 线路保护继电器（特定配置版本）
技术规格：
- 额定电流：1 A或5 A（可选）
- 额定电压：110 V DC/AC或220 V DC/AC
- 测量精度：电流0.2级，电压0.5级
- 距离保护：三段式距离保护（Z1、Z2、Z3），四边形特性
- 过流保护：三段式过流保护（I1、I2、I3），定时限和反时限
- 零序保护：零序过流保护、零序方向过流保护
- 重合闸：单相重合闸、三相重合闸
- 通信接口：1个以太网端口（10/100 Mbps）+ 1个RS485串口
- 二进制输入：12路（可编程）
- 二进制输出：6路（可编程）
- 工作电压：110 V DC/AC或220 V DC/AC
- 功耗：小于18 W（典型值）
- 防护等级：IP50（前面板）
功能特点：
- NBFNAANNNDA1BBN1XF编码中N代表标准网络、B代表基本保护、F代表标准I/O
- 专为输电线路保护优化，距离保护和过流保护为核心功能
- 支持就地和远方整定
- 内置故障录波，采样率4000 Hz
- 支持IEC 60870-5-103通信协议
性能参数：
- 最快保护动作时间：小于20毫秒（距离I段）
- 以太网通信速率：100 Mbps
- MTBF：大于180000小时
材质构成：
- 外壳：压铸铝合金，IP50
- 前面板：6英寸彩色TFT液晶屏（800×480像素）
- PCB板：8层FR-4（Tg180）
- 内部存储：128 MB Flash + 64 MB RAM
安装要求：
- 光纤通信不可用，使用RS485与上位系统通信
- 以太网电缆使用CAT5e屏蔽线，最长100米
- 安装环境温度-10℃至+55℃
使用注意事项：
- 该版本不支持IEC 61850，与支持61850的系统对接需使用网关转换
- 编码配置与其他版本不通用，升级需确认兼容性
