描述

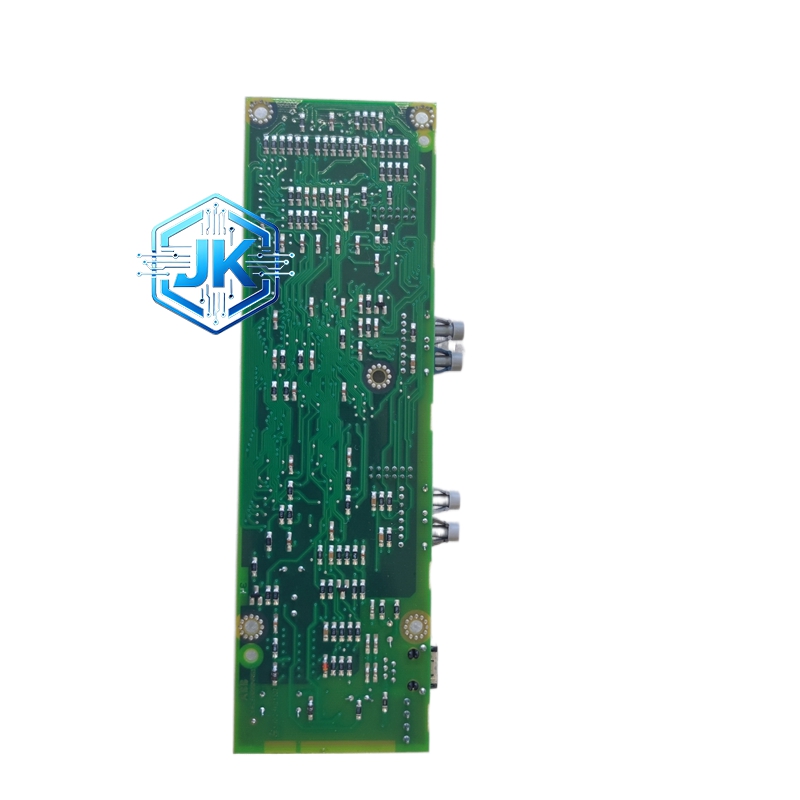

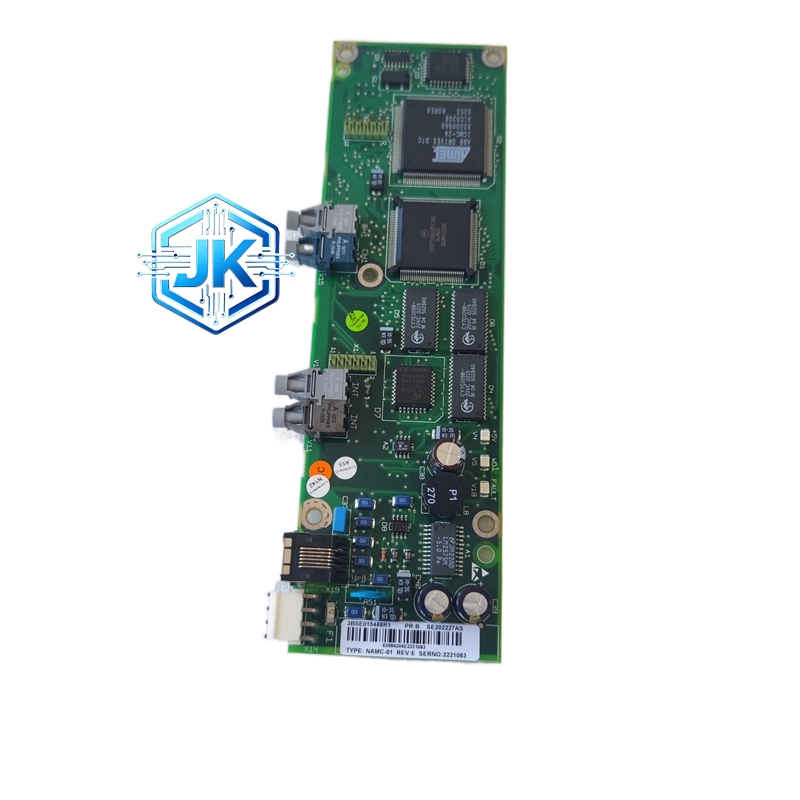

NAMC-01 3BSE015488R1 数字I/O控制模块
技术规格：
- 模拟量输入通道：4 路（可配置为电压/电流）
- 模拟量输出通道：2 路（4~20mA）
- 输入信号范围：0~10V DC / 0~20mA / 4~20mA / ±10V DC
- 输出信号范围：4~20mA DC（负载能力 500Ω）
- A/D 分辨率：16 位
- D/A 分辨率：12 位
- 精度：±0.1% 满量程（输入）/ ±0.2% 满量程（输出）
- 通道间隔离：是，隔离电压 1500V DC
- 供电：24V DC，功耗 ≤3W
- 通信接口： Modbus RTU / Profibus DP（视型号）
功能特点：
- 输入通道支持软件配置信号类型及量程
- 具备断线检测、超限报警功能
- 输出通道支持手动/自动无扰切换
- 支持信号线性化修正（通过模块参数设置）
材质构成：
- 外壳：阻燃 ABS 工程塑料（UL94 V-0）
- 端子排：磷铜镀锡
- PCB 板：FR-4 玻纤板， conformal coating 三防涂层
结构特征：
- DIN 导轨安装，宽度 12mm
- 前端可拆卸弹簧式接线端子
- 顶部设通信状态与故障指示 LED
- 模块背部设拨码开关用于地址设定
工作原理： 模拟输入信号经信号调理（滤波、隔离、放大）后送入 16 位 A/D 转换器，数字量通过控制器内部总线传输至 CPU 进行处理；模拟输出由 CPU 发送数字量经 12 位 D/A 转换并经 V/I 变换电路输出 4~20mA 电流信号。
优势亮点：
- 16 位高精度 A/D，采集精度 ±0.1% FS
- 通道间隔离，抗干扰能力优异
- 支持多种信号类型灵活配置
- 紧凑型设计，适配 AC800M 控制柜
适用行业： 化工 DCS 系统、电厂辅机控制、水处理自动化、油气田过程控制
安装要求：
- DIN 35mm 导轨安装
- 通信线缆需使用屏蔽双绞线，屏蔽层单端接地
- 模拟信号线与数字线缆分开布线，间距 ≥50mm
使用注意事项：
- 输入信号严禁超过最大量程的 120%
- 上电前确认拨码地址与系统配置一致
- 存储温度 -40℃~+85℃
