描述

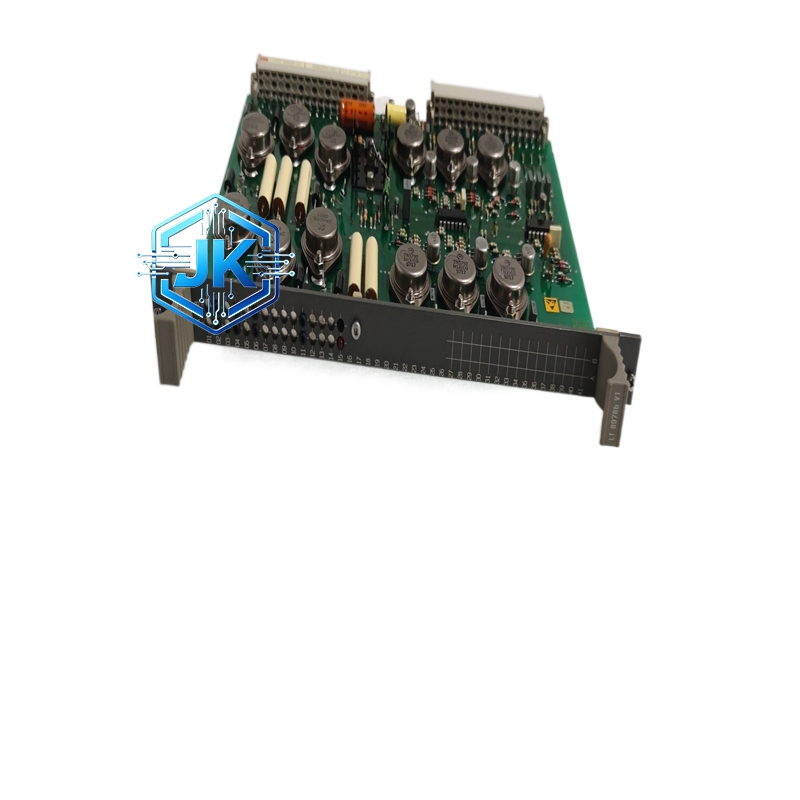

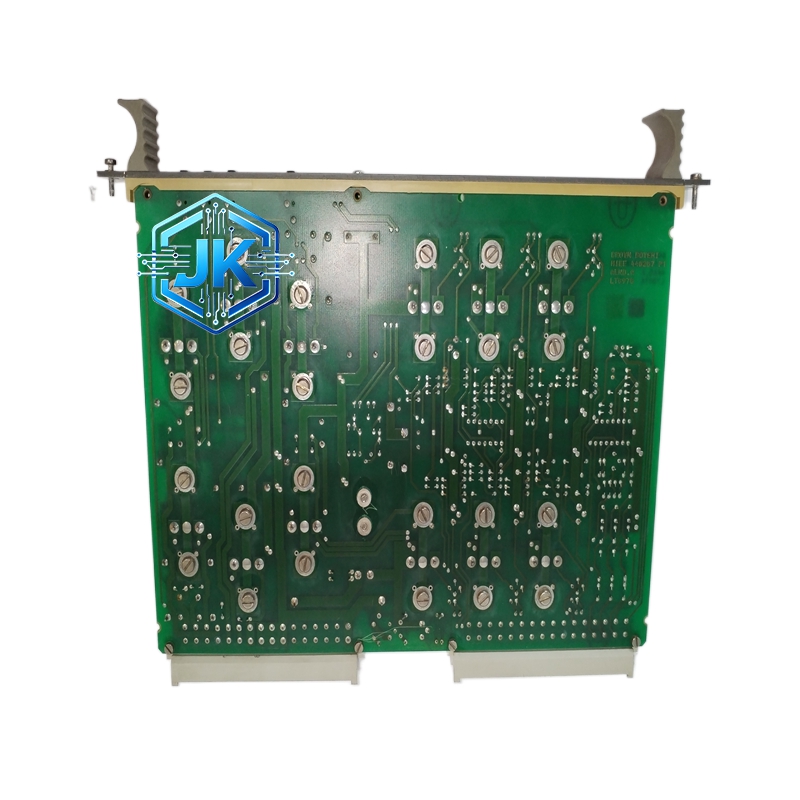

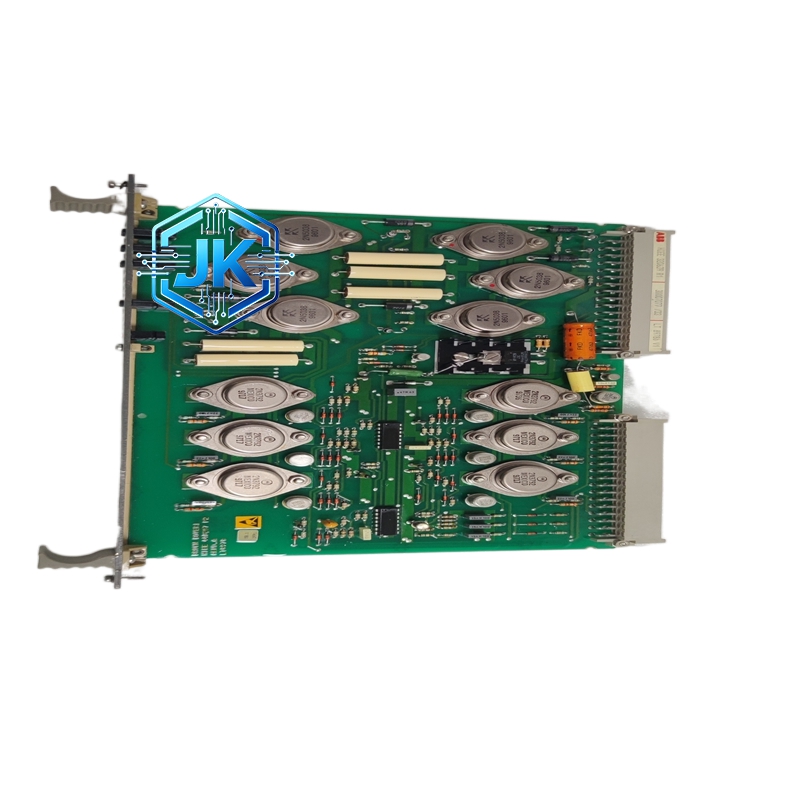

ABB LT8978bV1（订货号 HIEE320639R0001）励磁调节器模块
技术规格
- 产品型号：LT8978bV1
- 订货号：HIEE320639R0001
- 控制对象：同步发电机励磁绕组
- 控制方式：PID 闭环调节、自动 / 手动切换
- 输入信号：发电机电压、电流、转速、功率因数
- 输出信号：励磁电流控制信号（0～10V DC/4～20mA DC）
- 供电电源：220V AC±10% 50/60Hz，功耗≤150W
- 工作温度：-20℃～+60℃
- 存储温度：-40℃～+85℃
- 防护等级：IP20
- 外形尺寸：233mm×124mm×25mm
- 净重：2.1kg
- 通信接口：系统背板总线、Modbus-RTU
- 调节精度：电压调节精度≤±0.5% FS
- 响应时间：≤20ms
功能特点
- 自动电压调节（AVR），维持发电机端电压稳定
- 无功功率均衡分配，支持多机组并联运行
- 过励、欠励、过流、失磁、低频多重保护
- 自动 / 手动无扰切换，保障励磁系统连续运行
- 故障自诊断、事件记录，支持故障溯源分析
性能参数
- 电压调节范围：额定电压 ±10%
- 无功调节范围：0～100% 额定无功
- PID 参数：比例增益 1～100、积分时间 0.1～10s、微分时间 0～5s
- 保护动作时间：过励≤100ms、失磁≤200ms
- 长期稳定性：≤±0.2% FS / 年
材质构成
- 外壳：金属框架 + 阻燃工程塑料，抗振动、散热好
- 内部 PCB：多层高精度线路板，镀金端子，耐高温
- 功率元件：进口大功率晶闸管、精密运算放大器
- 散热部件：铝合金散热片，高效散热、降低温升
结构特征
- 机架插卡式结构，标准插槽安装，支持热插拔
- 前后分区布局：前端信号端子、后端电源 / 通信接口
- 面板状态指示灯（电源、运行、故障、调节状态）
- 内置散热风道，保障大功率元件稳定运行
工作原理
采集发电机端电压、电流、转速等信号，与设定值比较，经 PID 运算输出精准控制信号，调节励磁绕组电流，改变发电机励磁磁场，实现端电压稳定、无功功率调节；故障时触发保护动作，切断励磁或告警，保障发电机安全。
优势亮点
- 调节精度高、响应快，适配发电机动态工况
- 多重保护功能完善，有效防范励磁系统故障
- 自动 / 手动切换无扰，保障机组连续运行
- 与 ABB DCS 系统原生适配，无缝集成
- 宽温、抗振动，适配电厂严苛环境
适用行业
火力发电厂、水力发电厂、燃气电站、自备电站、新能源并网电站
型号系列
LT8900 系列（含 LT8978bV1、LT8979bV1 等励磁控制模块）
安装要求
- 标准控制柜机架插槽安装，固定牢固防振动
- 信号线缆采用屏蔽双绞线，强弱电分开布线
- 励磁输出线采用耐高温电缆，接线牢固无松动
- 保证散热空间，周边无遮挡，环境温度≤60℃
- 接地可靠，接地电阻≤4Ω
使用注意事项
- 严禁带电插拔模块，避免烧毁内部元件
- 定期校验电压、电流采样精度，每年至少 1 次
- 避免长期过励运行，防止励磁绕组过热损坏
- 定期清理散热片灰尘，防止散热不良导致温升过高
- 故障告警时及时停机检查，排除故障后再重启
