描述

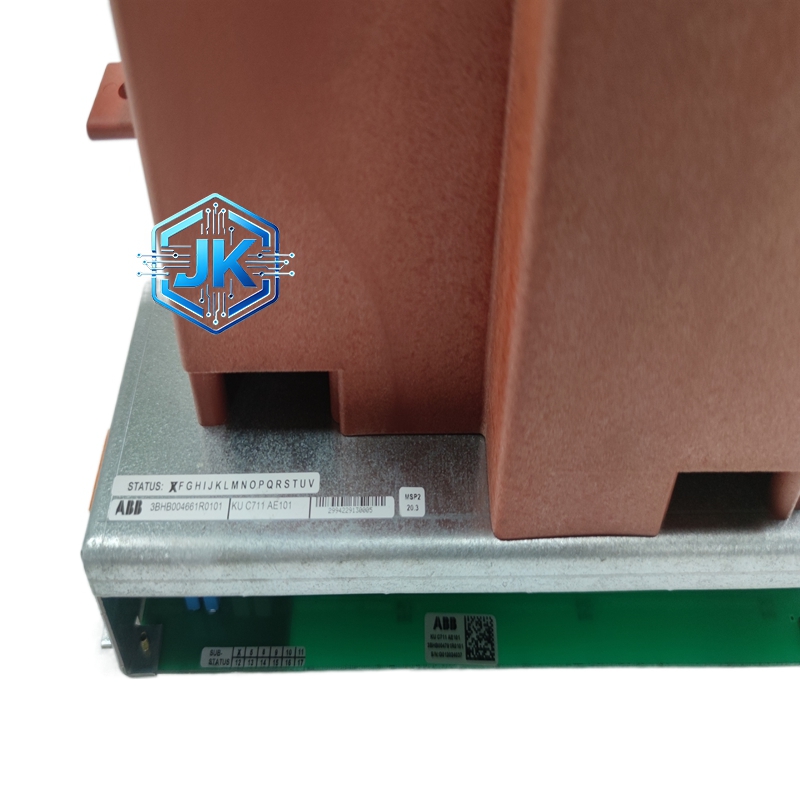

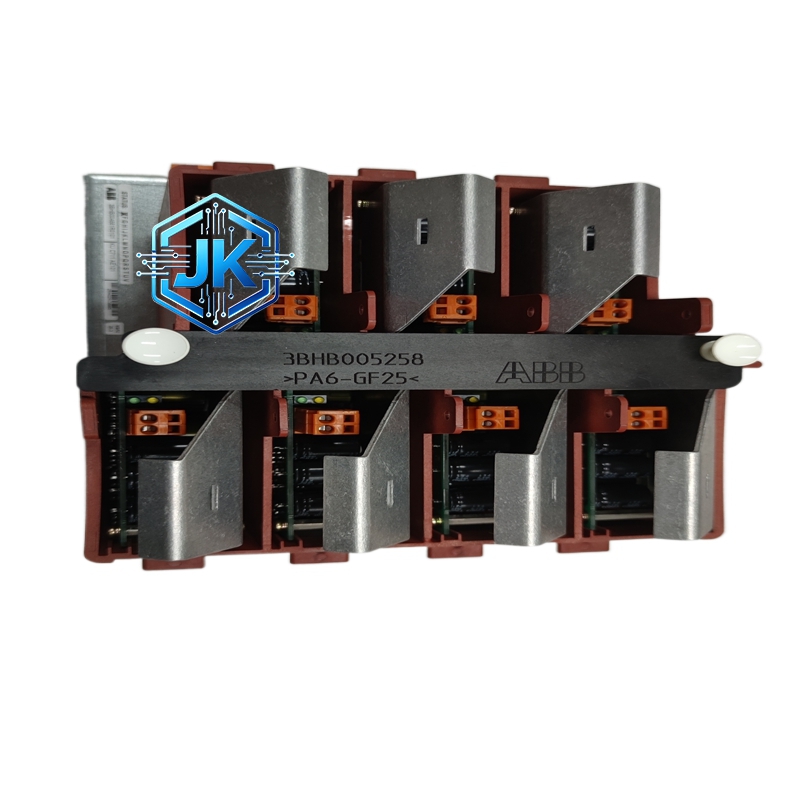

ABB KUC711AE 3BHB004661R0001 UNITROL 5000 励磁系统数字式主控制器
技术规格：
处理器：32 位浮点 DSP，主频 200MHz
内存：Flash 16MB，RAM 64MB
模拟量输入：12 通道 16 位 ADC
模拟量输出：6 通道 16 位 DAC
数字量输入：24 路干接点
数字量输出：12 路继电器触点
通信接口：2 路 RS-485，1 路以太网
扫描周期：2ms（全系统最快）
供电：DC 24V，由励磁电源模块供电
功能特点：
内置完整的 AVR 调节算法（恒电压、恒无功、恒功率因数）
内置 PSS2B 电力系统稳定器
内置 V/Hz 限制、定子过流限制、转子过流限制
内置失磁保护、过压保护、欠压保护、转子接地保护
支持黑启动功能
支持双机热备冗余配置
支持远程参数修改和固件升级
具备事件记录功能，可存储 128 条故障记录
支持 Web Server 远程监控
应用场景：
UNITROL 5000 大型静止励磁系统的核心控制器
1000MW 超超临界汽轮发电机组的励磁系统
700MW 水轮发电机组的静止励磁系统
所有需要最高性能励磁控制的 ABB 项目
性能参数：
工作温度：-20°C 至 +60°C
防护等级：IP54（前面板）
MTBF：大于 150,000 小时
EMC 等级：IEC 61000-6-4 工业级
材质构成：
PCB 为 8 层板，FR-4 玻纤板，沉金工艺
连接器为 ABB 原装欧洲卡连接器
继电器为 OMRON 原装，寿命大于 100,000 次
外壳为铸铝合金，表面粉末喷涂
内部散热片为铜合金
结构特征：
标准 1/4 DIN 前面板尺寸（比 KUC321AE 略大）
前面板设有大型彩色 LCD 显示屏、6 个操作按键、10 个 LED 指示灯
底部为双排欧洲卡连接器（分为上下两排，上排为信号，下排为电源）
背部无接线，所有接线在前面板端子上
工作原理：
DSP 每 2ms 采样一次所有 12 路模拟量输入，经数字滤波后与参考值比较，偏差进入数字 PID 调节器。PID 输出经过 D/A 转换后驱动 6 路触发板。PSS 模块根据频率偏差计算阻尼信号叠加到 PID 输出上。保护逻辑由独立硬件电路并行运行，不依赖软件，确保在 CPU 故障时仍能可靠跳闸。
安装要求：
必须垂直安装在控制柜面板上
前面板与柜体之间必须留有至少 50mm 散热空间
所有接线必须在断电状态下进行
通信电缆必须使用屏蔽线
以太网电缆使用超五类或六类屏蔽网线
使用注意事项：
参数修改必须由 ABB 授权工程师操作
不要在运行中拔插欧洲卡连接器
每 2 年更换一次主板电池
定期备份控制器参数和配置文件
