描述

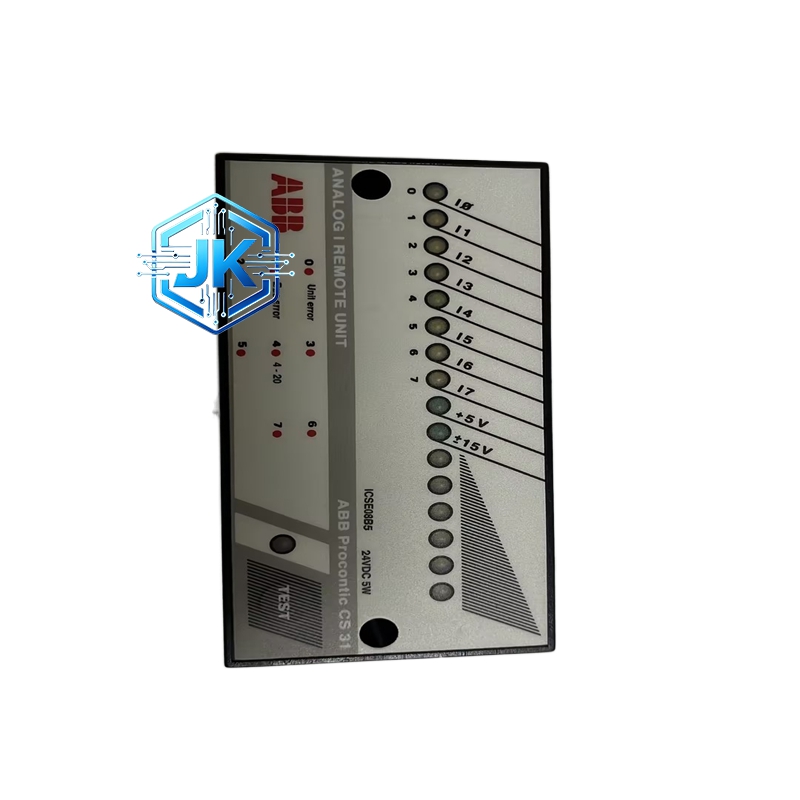

ABB ICSE08B5（FPR3346501R1012）8 路模拟量输入模块
技术规格
- 输入通道：8 路独立模拟量输入
- 输入信号类型：4-20mA 电流、0-10V 电压
- 转换精度：±0.1% FS（满量程）
- 分辨率：12 位
- 采样速率：每通道 10 次 / 秒
- 隔离电压：2000VAC/1 分钟
- 供电：24VDC±20%，功率 8W
- 输出电流：0.33A
- 工作温度：-25℃~+70℃
- 存储温度：-40℃~+85℃
- 防护等级：IP20
- 尺寸：54mm×90mm×114.5mm
- 重量：约 0.35kg
功能特点
- 8 路通道独立电气隔离，消除共模干扰，保障信号精度
- 支持电流 / 电压信号软件切换，适配多种传感器
- 内置EMC 滤波电路，抑制工业高频电磁干扰
- 具备输入超限 / 断线告警，故障精准定位
- 宽电压供电范围，适配工业电网波动
- 紧凑型设计，节省控制柜安装空间
性能参数
信号转换响应时间≤3ms；线性度≤0.05%；温度漂移≤60ppm/℃；长期稳定性≤0.03% FS / 年；支持热插拔（系统允许时）。
材质构成
外壳为工业级阻燃塑料，内部搭载高精度 ADC 转换芯片、信号调理放大电路、光电隔离器件、EMC 滤波元件，PCB 板喷涂防潮防腐三防漆，接线端子为镀金铜质。

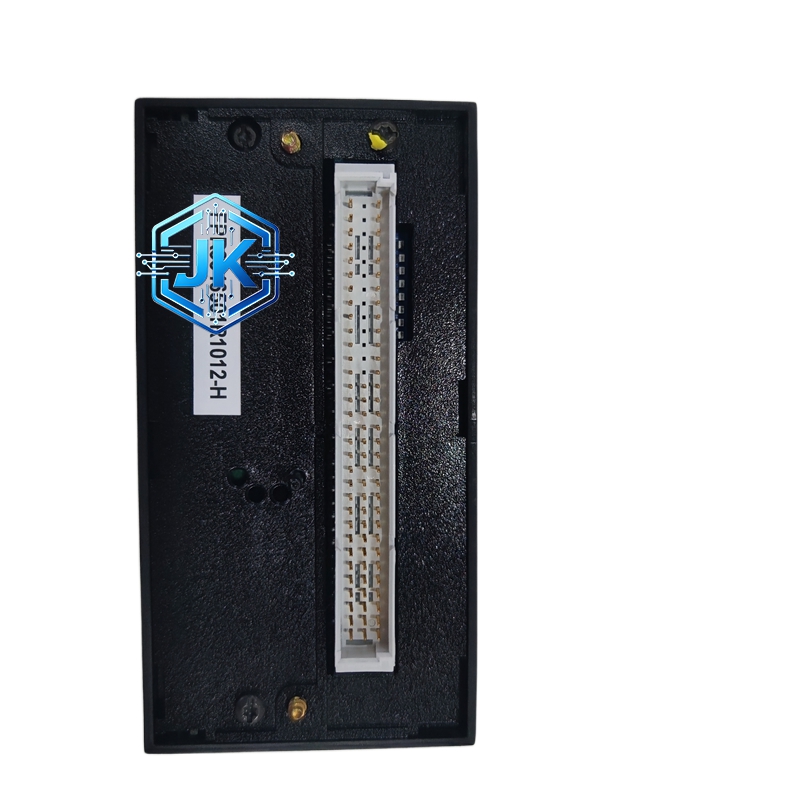

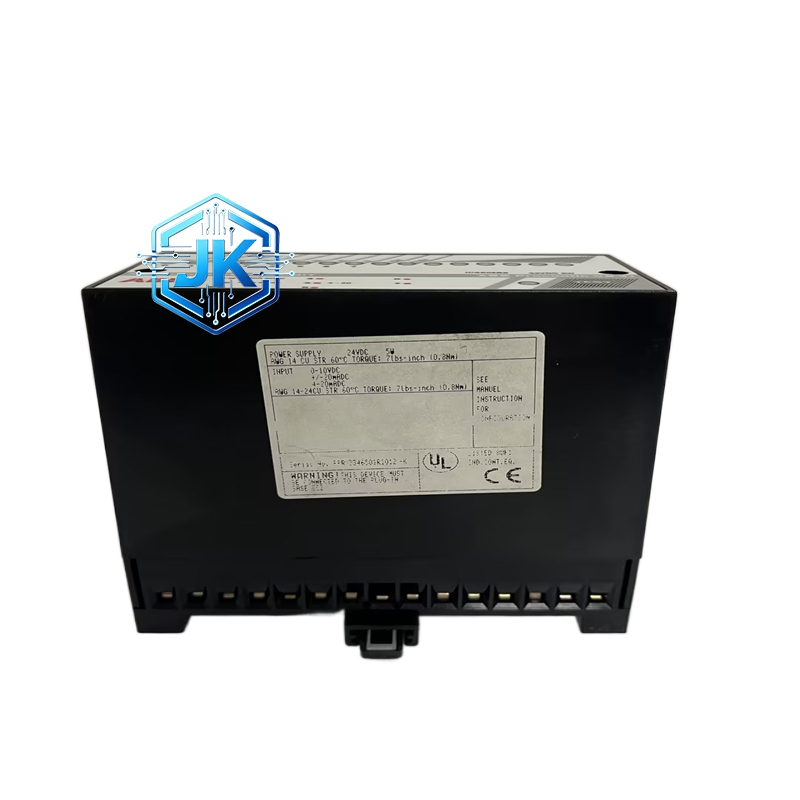

结构特征
窄体紧凑型模块，正面分布 8 路输入状态指示灯与故障指示灯；侧面为 24VDC 供电端子与信号输入端子；底部为标准 DIN 导轨安装卡扣；通道标识清晰，端子排列规整，便于现场接线与调试。
工作原理
现场传感器输出的 4-20mA/0-10V 模拟信号接入模块通道，经 EMC 滤波、信号放大、光电隔离后，由高精度 ADC 芯片转换为数字信号；数字信号经背板总线上传至控制器；实时监测输入信号状态，超限或断线时触发告警并上传故障代码。
优势亮点
8 路高密度采集，适配多参数监测场景；高精度转换，保障过程控制精准度；电气隔离抗干扰能力强，适配复杂工业环境；宽温运行稳定，可靠性高；体积小巧，安装维护便捷。
适用行业
石油化工、冶金钢铁、电力能源、制药、食品加工、水处理、暖通空调、造纸、水泥建材等流程工业温度、压力、流量、液位等参数采集场景。
安装要求
标准 DIN 导轨垂直安装，预留≥20mm 散热空间；模拟量输入线采用屏蔽双绞线，远离动力电缆；供电电源稳定，纹波≤30mV；信号线单端接地，避免环流干扰。
使用注意事项
严禁输入超量程信号；避免在强电磁干扰环境使用；定期校准采集精度；长期停机时断开供电；接线时区分电流 / 电压输入端子。
