ABB REU615 HBUAEAADANB6ANN1XG 备用电源自动投入装置
技术规格：
- 功能类型： 备用电源自动投入（ATS）、电压监测、失压保护
- 额定电压： 110 V DC/AC
- 电压监测范围： 20 V至150 V（可编程）
- 电压测量精度： 0.5级
- 切换逻辑： 主电源失压切备用、备用电源失压切主电源、电压异常切换
- 切换时间： 0.1秒至10秒（可编程）
- 通信协议： IEC 61850（GOOSE、MMS）
- 通信接口： 2个以太网端口（10/100 Mbps）+ 1个光纤接口（GOOSE）
- 二进制输入： 8路（可编程）
- 二进制输出： 6路（可编程）
- 工作电压范围： 88 V DC至264 V DC/AC
- 功耗： 小于8 W（典型值）
- 防护等级： IP54（前面板）
- 安装方式： 盘面安装或DIN导轨安装
功能特点：
- 双电源电压实时监测，支持主电源和备用电源的独立设置
- 多种切换逻辑可选：失压切换、欠压切换、过压切换、频率异常切换
- 切换延时可编程，避免瞬间失电造成的误切换
- GOOSE通信实现与断路器的快速联动，切换时间小于100毫秒
- 支持IEC 61850标准，便于与变电站自动化系统集成
- 内置事件记录功能，记录每次切换的原因和时间
- 支持就地和远程两种操作模式
- 具备自检功能，实时监测装置运行状态
性能参数：
- 电压测量精度： 0.5级
- 切换动作时间： 小于100毫秒（GOOSE方式）
- 事件记录容量： 最多200条事件
- 平均无故障时间（MTBF）： 大于100000小时
- 抗震能力： 符合IEC 60255-21-1标准，1级
材质构成：
- 外壳： 压铸铝合金，表面粉末喷涂处理，防护等级IP54
- 前面板： 防眩光钢化玻璃+铝合金边框
- 端子排： 黄铜镀银
- PCB板： 4层高TG FR-4板材（Tg170）
- 液晶屏： 128×64像素背光LCD
结构特征：

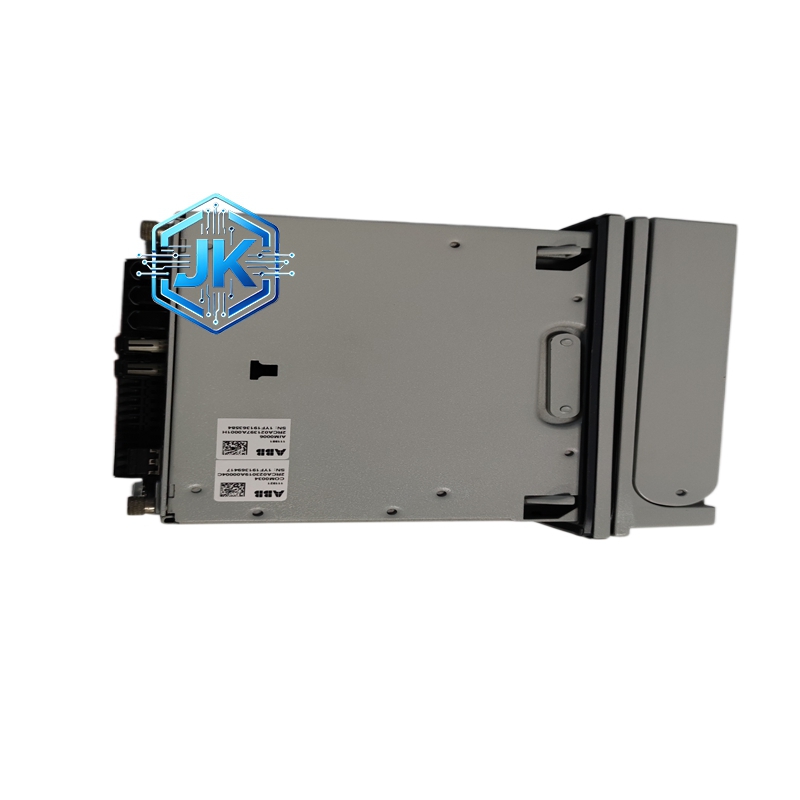

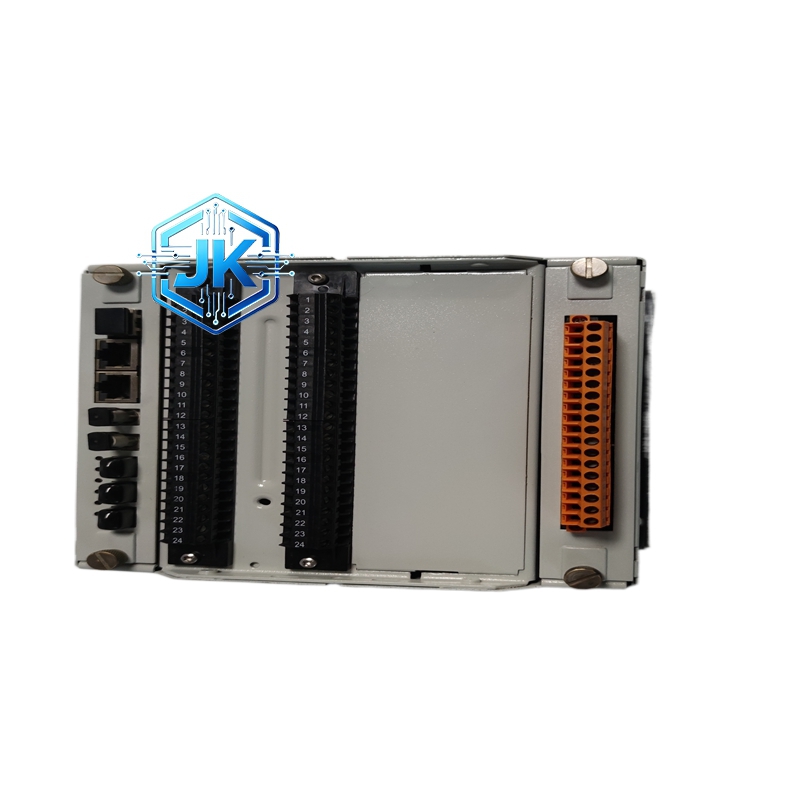

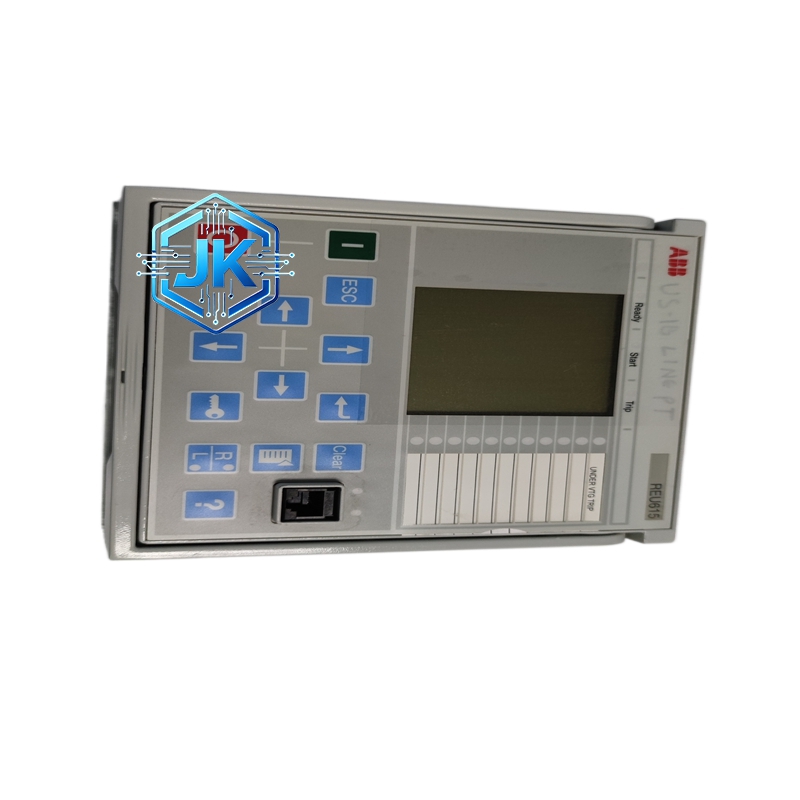

尺寸约为146毫米×190毫米×68毫米（约四分之一DIN尺寸），重量约0千克。正面设有液晶显示屏和6个操作按键。背面设有2个RJ45以太网接口、1个光纤接口、8路二进制输入端子和6路二进制输出端子。
工作原理：
REU615持续监测主电源和备用电源的电压和频率。当主电源电压低于设定值（或频率异常）且持续时间超过设定延时后，装置判定主电源失效，通过GOOSE报文向备用电源侧断路器发出合闸命令，同时向主电源侧断路器发出跳闸命令，完成电源切换。当主电源恢复正常后，经设定的延时，装置自动将负载切回主电源。
优势亮点：
- 切换速度快，GOOSE方式下小于100毫秒
- 多种切换逻辑可编程，适应不同的供电方案
- 体积小巧，适合安装在开关柜门板上
- IEC 61850支持，便于接入智能变电站
适用行业：
- 发电厂厂用电的备用电源切换
- 变电站站用电的ATS
- 工业企业的双电源供电切换
- 数据中心的UPS切换
- 医院、银行等重要负荷的电源切换
型号系列：
属于ABB REU600系列，REU615为增强型版本。HBUAEAADANB6ANN1XG为特定配置代码。
安装要求：
- 安装在开关柜门板上或DIN导轨上
- 电压信号取自主电源和备用电源的PT二次侧
- 光纤和以太网电缆需分开走线
- 装置需可靠接地
- 安装环境温度-10℃至+55℃
使用注意事项：
- 电压定值需根据实际供电系统参数整定
- 切换延时需与上下级保护配合，防止越级切换
- 定期检查电源监测功能是否正常
- 整定修改后需进行传动试验
