描述

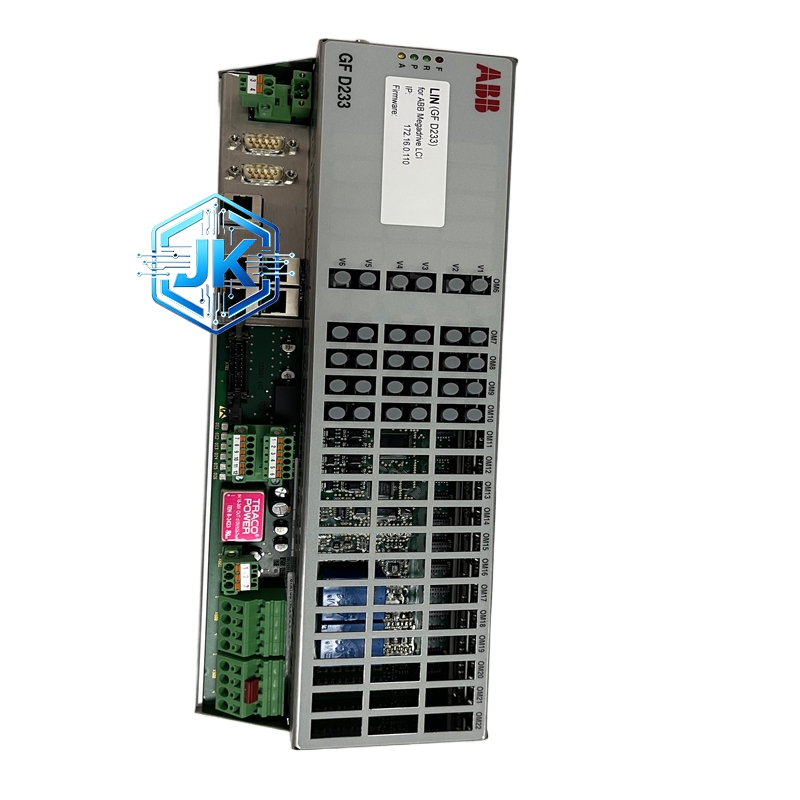

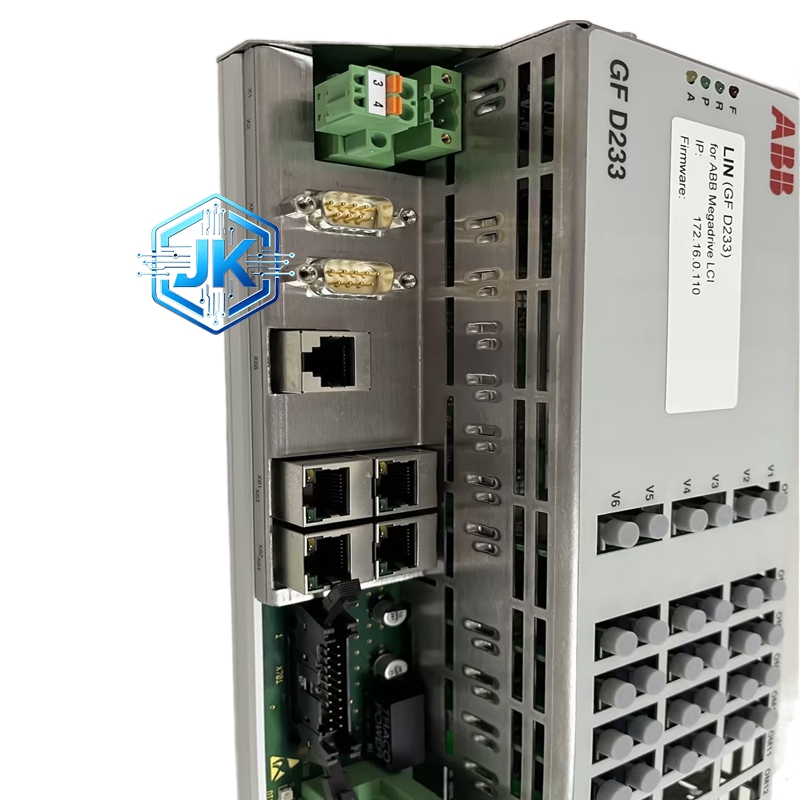

ABB GFD233A（3BHE022294R0103）励磁控制器模块
技术规格
- 型号：GFD233A；物料编码：3BHE022294R0103
- 控制模式：恒电压、恒电流、恒功率因数
- 输入电压：24VDC±10%，双冗余电源输入
- 功耗：≤30W
- 模拟量输入：8 路（4-20mA）
- 模拟量输出：4 路（4-20mA）
- 数字量输入：16 路
- 数字量输出：8 路
- 通信接口：Profibus DP、Modbus RTU/TCP、OPC UA
- 工作温度：-20℃~+65℃；存储温度：-40℃~+85℃
- 防护等级：IP20
- 尺寸 / 重量：140mm×220mm×80mm；约 1.5kg
功能特点
- 多模式励磁控制：恒压 / 恒流 / 恒功率因数一键切换。
- 高精度调节：电压调节精度 **±0.5%**，无功功率分配误差≤3%。
- 动态响应快：负载突变时响应时间≤100ms，电压波动小。
- 完备保护：过流、过压、欠压、过热、失磁保护。
- 双冗余电源：两路 24VDC 供电，单路故障不影响运行。
- 通信功能强：支持多协议通信，远程监控与参数修改。
- 故障录波：记录故障前后数据，便于故障分析。
性能参数
- 励磁电流调节范围：0~100% 额定励磁电流。
- 电压调节范围：±5% 额定电压。
- 系统响应时间：≤100ms。
- 抗振动：2g（10-500Hz），抗冲击 15g（11ms）。
材质构成
- 外壳：工业级铝合金壳体，散热好、强度高。
- 电路板：高精密玻纤 PCB，镀金触点，防潮防腐涂层。
- 核心芯片：工业级宽温处理器，运算速度快、稳定性高。
结构特征
- 标准机架式结构，适配 AC800PEC 系统机架。
- 正面：PWR/RUN/FAULT状态 LED，通信接口、调试端口。
- 侧面：模拟量 / 数字量接线端子排，标识清晰。
- 背部：背板连接器，与系统总线对接。
工作原理
模块接收发电机电压、电流、功率因数等模拟量信号，经 AD 转换后，由内置 PID 控制器计算励磁电流给定值；输出控制信号至励磁功率单元，调节励磁电流大小，维持发电机输出电压、功率因数稳定；实时监测运行状态，故障时触发保护动作并上报故障信息。
优势亮点
- 控制精准：高精度调节，动态响应快，保障发电机稳定运行。
- 可靠性高：双冗余电源、完备保护，适配恶劣工况。
- 通信灵活：多协议支持，远程监控与运维便捷。
- 集成度高：一体化设计，减少外围配件，简化系统架构。
适用行业
火力发电、水力发电、风力发电、太阳能发电、工业自备电站、新能源并网系统、大型电机励磁控制。
安装要求
- 安装于AC800PEC 系统标准机架，固定螺丝紧固无松动。
- 模拟量信号使用屏蔽双绞线，屏蔽层单端接地。
- 供电电源采用双路独立 24VDC，避免单路故障。
- 模块四周预留≥30mm 散热空间，环境温度不超过 65℃。
使用注意事项
- 严禁超量程输入模拟量信号，易损坏 AD 转换电路。
- 励磁参数严格匹配发电机铭牌，避免过励磁或欠励磁。
- 定期检查散热风扇（若有），清理灰尘，保障散热良好。
- 故障录波数据定期备份，便于故障追溯分析。
- 长期停机时，断开双路供电电源，延长模块使用寿命。
