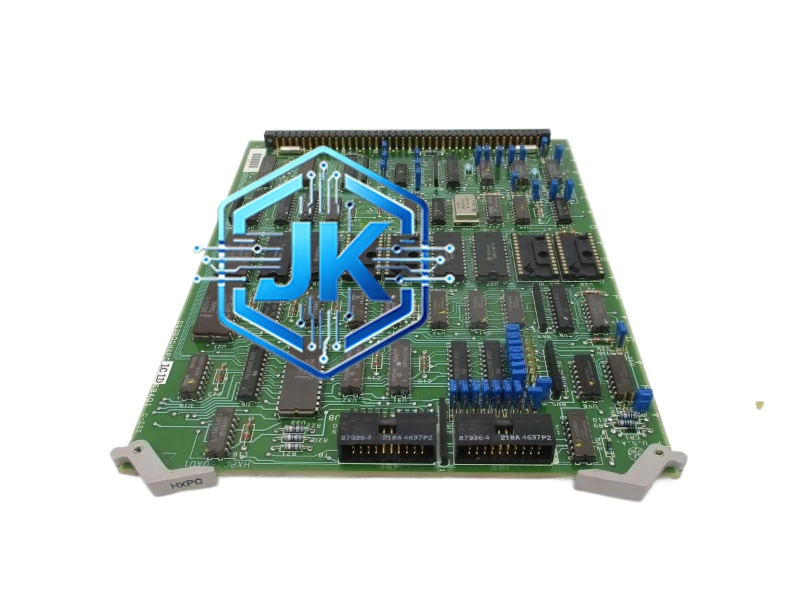

GE（通用电气）DS3800HMPK1B1B — 高速多协议通信模块（B1B 版本）
技术规格：
- 品牌：GE（General Electric）
- 型号：DS3800HMPK1B1B
- 模块类型：高速多协议通信模块（基础版）
- 通信接口：单端口 RJ45 以太网口（10/100 Mbps 自适应）
- 通信速率：10 Mbps / 100 Mbps 自适应
- 支持协议：GE SRTP、Modbus TCP、DNP3.0、IEC 61850（精简子集）
- 背板总线：32 位并行总线
- 供电方式：背板总线供电（无外部供电选项）
- 工作温度：-20°C 至 +70°C
- 存储温度：-40°C 至 +85°C
- 相对湿度：5% 至 95%（无凝露）
- 防护等级：IP40
- 安装方式：DIN 导轨安装 / 机架安装
- 尺寸：约 170mm × 100mm × 25mm（标准模块尺寸）
- 重量：约 0.4kg
材质构成：
- 外壳：镀锌钢板 + ABS 塑料前面板
- PCB 板：四层 FR-4 板，表面三防涂层
- RJ45 接口：带磁隔离，支持 1000V 隔离
- 背板连接器：镀金金手指，32 位标准接口
结构特征：
- 前面板设有 3 颗 LED：电源（绿）、通信（绿闪）、故障（红）
- 背面为 32 位背板连接器 + DIN 导轨卡扣
- 模块两侧设弹簧固定卡扣
- 整体为半封闭金属外壳，正面塑料面板便于观察指示灯
工作原理：
控制器通过背板总线将数据送入 DS3800HMPK1B1B，模块内部的网络处理器根据配置的协议（如 Modbus TCP）对数据进行封装，经 RJ45 口发送至外部网络。接收时外部数据经 RJ45 进入，由网络处理器解析后送入背板总线。模块内置看门狗，通信超时自动复位。
功能特点：
- 成本低于 H1H 版本，适合预算有限的项目
- 支持 4 种主流工业协议，满足大多数电厂需求
- 10/100 Mbps 自适应，兼容老旧网络设备
- 内置 1000V 电气隔离，保护控制器
- 支持在线诊断和故障自报
- 模块化设计，支持热插拔
应用场景：
- 电厂 DCS 系统的标准通信节点
- 变电站站控层网络的接入设备
- 工业控制系统的以太网联网
- 中小型 SCADA 系统的通信网关
安装要求：
- 插入 Mark VIe 或 DS3800 系列机架的通信槽位
- RJ45 网线使用超五类屏蔽线，长度不超过 100 米
- 确保背板连接器完全插入，听到卡扣声
使用注意事项：
- 不支持光纤接口，如需光纤通信需选用 H1H 版本
- 工作温度上限为 +70°C，不适合极高温环境
- 禁止带电插拔模块
- 定期检查 LED 状态，异常时需排查网络链路
