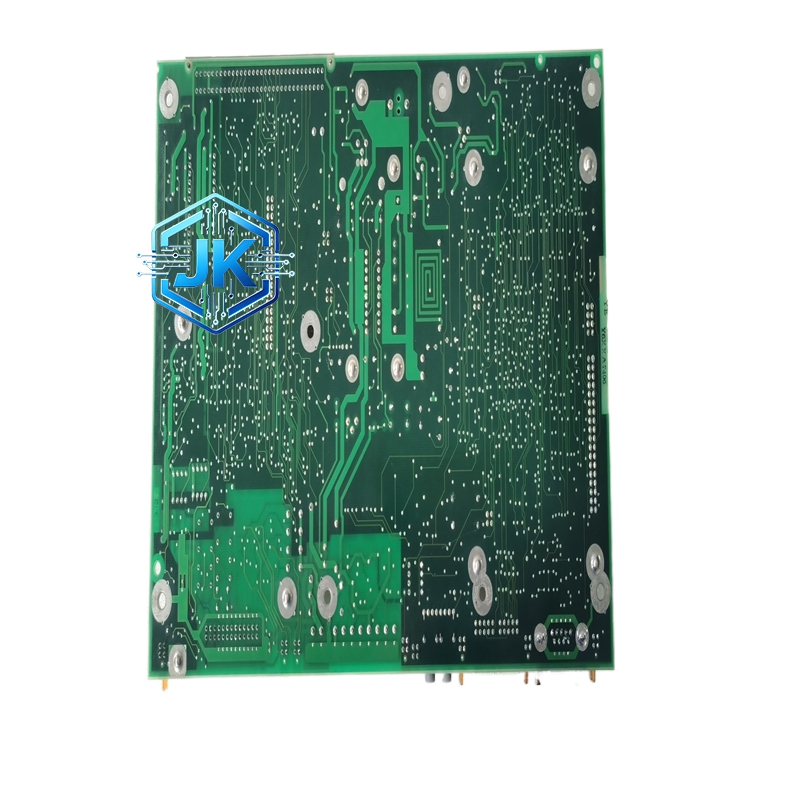

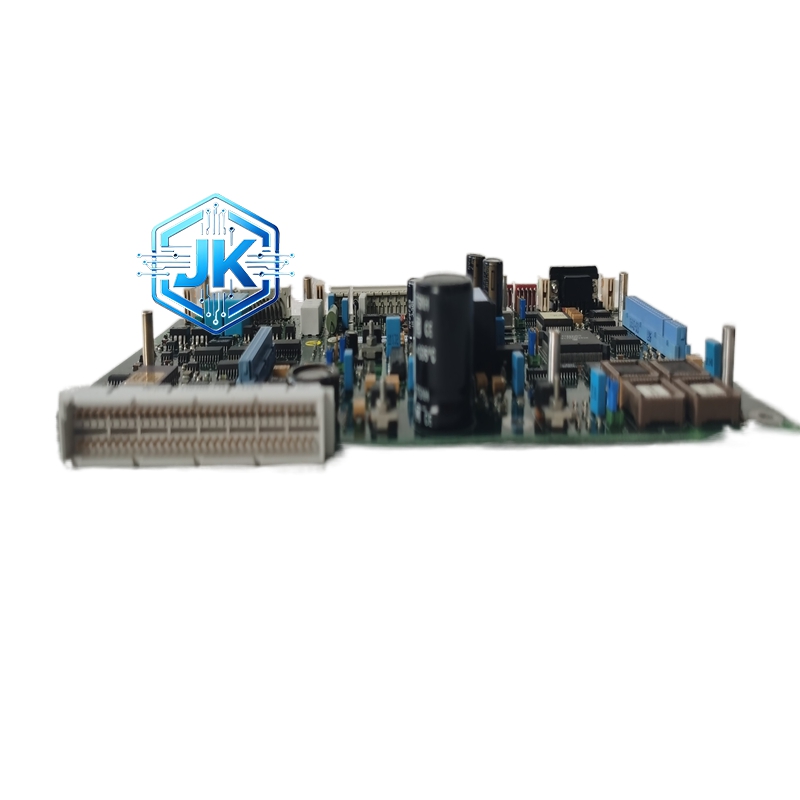

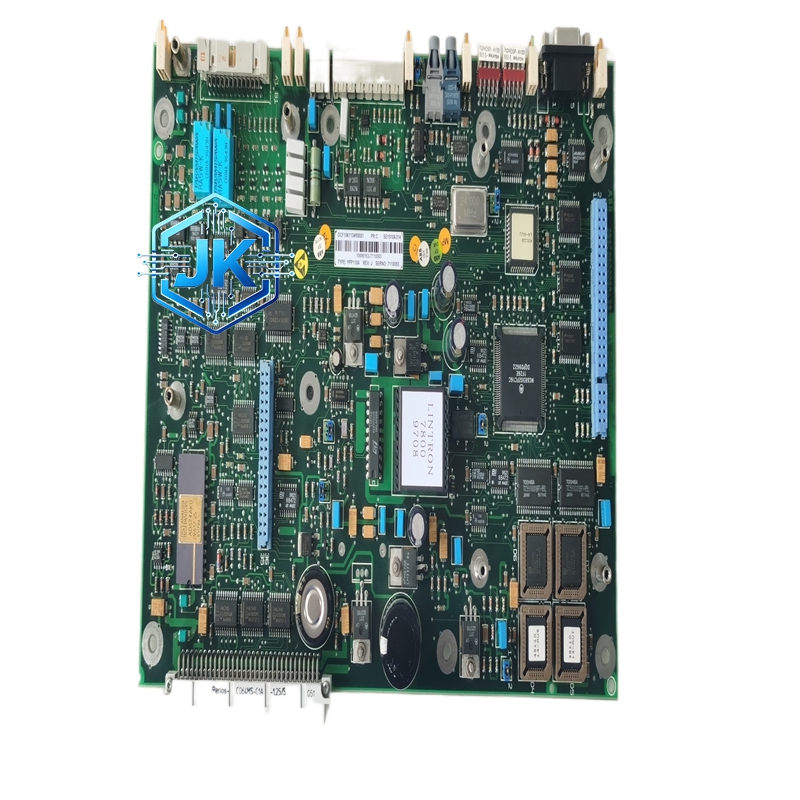

Name: ABB DCF1061134R0001 YPP110A 电源控制板卡
Brand: simple

描述

ABB DCF1061134R0001 YPP110A 电源控制板卡

技术规格

型号别名：YPP110A
物料编码：DCF1061134R0001
额定输入电压：AC 220V±10% 50/60Hz（系统辅助供电）
多路输出电压：+24VDC（5A）、+15VDC（2A）、-15VDC（2A）、+5VDC（3A）
信号输入类型：数字量（24VDC）、模拟量（4-20mA/0-10V）
信号输出类型：数字量（继电器触点 / 24VDC）、模拟量（4-20mA）
工作温度：-20℃ ~ +70℃
存储温度：-40℃ ~ +85℃
绝缘电阻：≥500MΩ（500VDC）
板卡尺寸：230mm×180mm×30mm
安装方式：标准机架插槽安装（适配 ABB 传动系统专用机架）
通信接口：RS485（Modbus-RTU）、光纤接口（可选）

功能特点

多路辅助电源生成：将 220V 交流电转换为系统所需4 路标准直流电压，为主控板、IO 板、传感器、继电器供电
信号隔离转换：实现强弱电信号电气隔离（隔离电压 AC2500V），杜绝干扰，保障信号精准传输
故障信号采集：实时采集过流、过压、过热、短路等16 路故障信号，编码后上传主控单元
参数存储与掉电保持：内置非易失性存储器，存储系统运行参数、故障日志，断电后数据保存≥10 年
过流 / 过压保护：每路输出均配备自恢复保险丝 + TVS 管，过载 / 短路时自动切断输出，保护板卡与后端设备
在线监测与诊断：支持在线电压监测、信号质量诊断，可通过上位机读取板卡运行状态
冗余备份：关键电路采用冗余设计，单通道故障不影响整体功能

性能参数

电源转换效率：≥89%（满载工况）
电压输出精度：≤±0.5%（全负载范围）
模拟量信号转换精度：±0.1%（16 位 AD/DA 转换）
数字量信号响应时间：≤1ms
故障信号采集响应时间：≤2ms
掉电保持时间：≥10 年（参数 / 故障日志）
连续运行寿命：≥8 万小时（工业级）
工作湿度：10%~90% RH（无凝露）

材质构成

基板：高阻燃玻纤 PCB 板（UL94 V-0 级），耐高温、抗变形、绝缘性强
核心元件：进口开关电源芯片、光电隔离器、16 位 AD/DA 转换器、非易失性存储芯片、固态继电器
线路材质：加厚高纯铜质线路（≥70μm），低阻抗、抗氧化
接口端子：镀金插拔式端子，防氧化、接触可靠，支持热插拔
防护涂层：板卡表面喷涂防潮防腐三防漆，适应恶劣工业环境
固定件：不锈钢卡扣 + 定位柱，抗震防松

结构特征

标准插卡式结构：适配 ABB 传动系统19 英寸标准机架插槽，插拔便捷
分区布局：左侧电源输入 / 输出区、中间信号调理 / 隔离区、右侧通信 / 故障采集区，功能分区清晰，布线规整
板载指示灯：集成电源灯（PWR）、运行灯（RUN）、故障灯（ALM），直观显示工作状态
插拔式接口：所有外部接口采用快速插拔端子，无需焊接，便于现场接线与维护
加固设计：板卡边缘增设金属加固条，防止插拔弯折，提升抗震性
密闭防尘：板卡元器件采用全封闭防尘处理，减少粉尘堆积

工作原理

220V 交流电输入后，经整流滤波电路转为直流，再通过高频开关电源芯片降压稳压，生成 + 24V、±15V、+5V 四路标准直流电源，为系统各部件供电；外部数字 / 模拟信号经光电隔离器隔离干扰后，由 AD 转换器转为数字信号上传主控单元；主控单元下发指令经 DA 转换器转为模拟信号或直接输出数字信号，控制外部执行器；同时实时监测系统运行状态，采集故障信号并编码存储，支持上位机在线读取与诊断。
