描述
ABB CP435-T-ETH AC800M 4.3 英寸触摸屏操作面板
技术规格：
显示屏：4.3 英寸 TFT 彩色液晶，分辨率 480×272
触摸屏：电阻式触摸屏
处理器：32 位 ARM Cortex-M4，主频 120MHz
内存：128MB Flash，64MB RAM
通信接口：1 路以太网（10/100Mbps），1 路 USB
供电：DC 24V，由 IM 总线供电
防护等级：前面板 IP65（防水防尘）
工作温度：-10°C 至 +50°C
功能特点：
支持 DynamO Lite 简化版操作员软件
支持最多 20 幅自定义操作画面
支持报警显示和确认
支持趋势记录（最多 20 个测点）
支持操作员权限管理（三级权限）
以太网通信支持 Modbus TCP 和 AC800M 原生协议
支持 USB 导出数据（CSV 格式）
前面板 IP65 防护，可在潮湿粉尘环境使用
应用场景：
安装在现场机柜上作为本地操作面板
小型泵站的就地监控
水处理加药系统的本地参数调整
暖通空调机组的就地控制
作为大型操作员站的备用面板
性能参数：
MTBF：大于 40,000 小时
ESD 防护：大于 8kV 接触放电
重量：约 0.4kg
尺寸：120mm x 90mm x 45mm
材质构成：
外壳为铸铝合金，表面粉末喷涂（灰色）
前面板为钢化玻璃，厚度 3mm
内部 PCB 为 FR-4 玻纤板
接线端子为铜合金镀镍

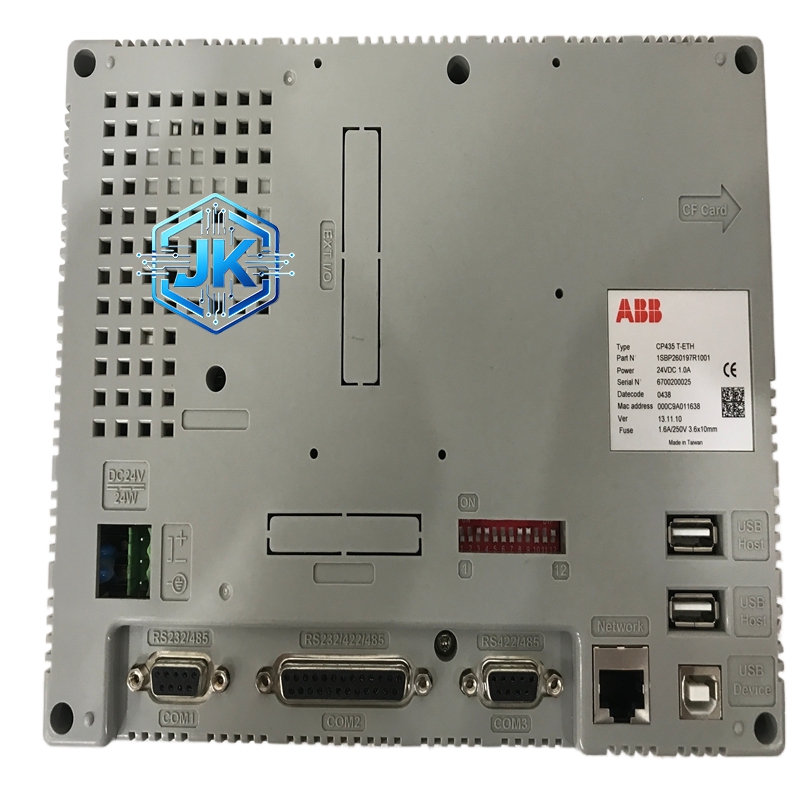

结构特征：
面板安装式，开孔尺寸 108mm x 82mm

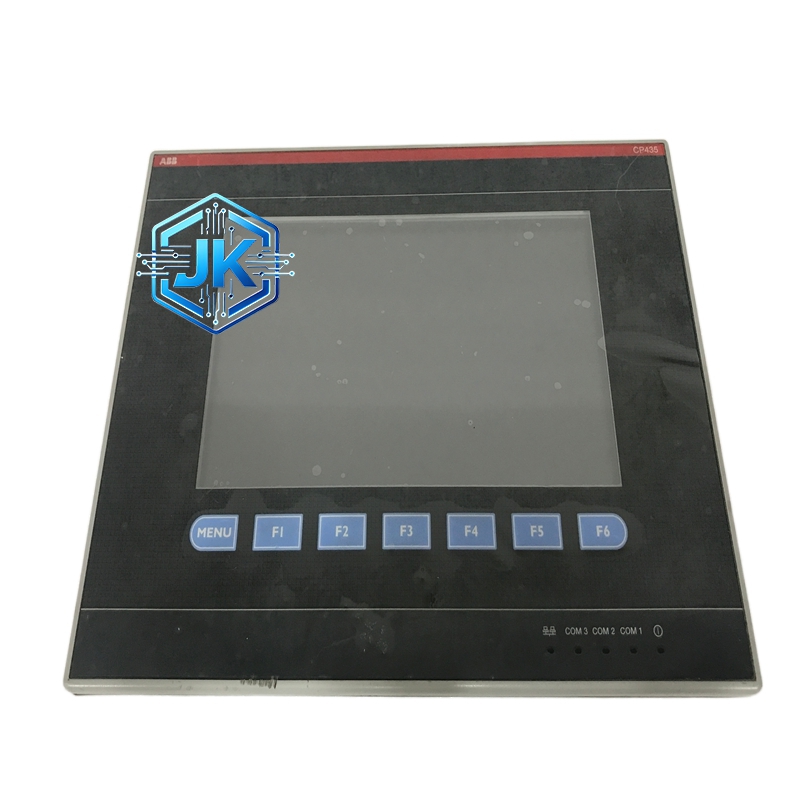

前面板为 4.3 英寸彩色触摸屏
底部有 1 个 USB 接口和 1 个以太网口
背面有电源接线端子
工作原理：
CP435-T-ETH 通过以太网与 AC800M 控制器通信，每 250ms 刷新一次画面数据。DynamO Lite 软件将控制器传送的数字量转换为图形元素显示在触摸屏上。操作员触摸屏幕点击按钮，操作指令经以太网传送给控制器执行，执行结果返回后更新显示。
安装要求：
安装在控制柜面板的嵌入式开孔中
以太网电缆使用超五类屏蔽网线
电源使用 DC 24V，由 IM 总线直接供电
前面板与柜体之间必须密封，防止灰尘进入
使用注意事项：
操作系统由 ABB 统一授权，不可自行安装其他软件
定期备份操作画面配置
触摸屏使用软布清洁，不可使用有机溶剂
不要在运行中强制断电，必须通过软件正常关闭
