描述

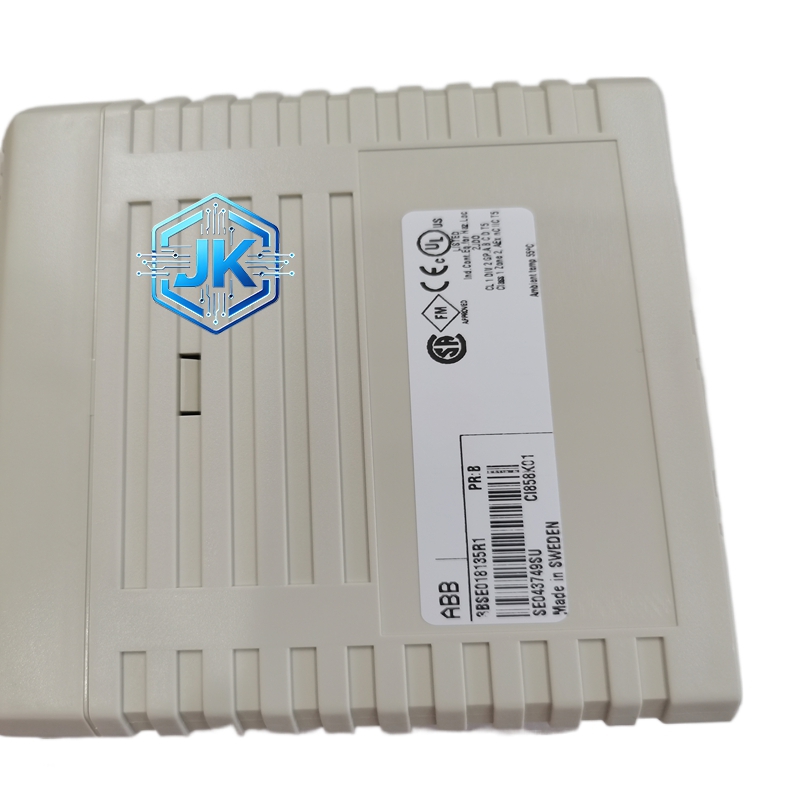

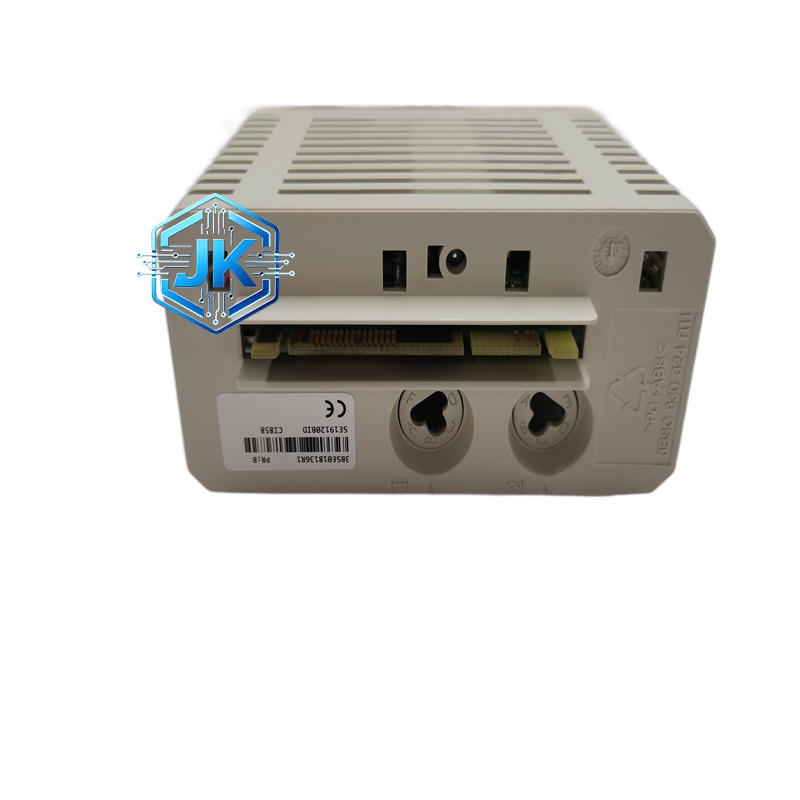

ABB CI858 3BSE018136R1 AC800M MODBUS RTU 通信模块
技术规格：
通信接口：1 路 RS-485 串行口
支持协议：MODBUS RTU（主站/从站）
波特率：300bps 至 115200bps（软件可设）
数据位：7/8 位可选
校验：无校验/偶校验/奇校验
最大连接数：每路最多 32 个从站
隔离电压：500V DC（RS-485 侧对 IM 总线侧）
供电：DC 24V，由 IM 总线直接供电
功能特点：
支持 MODBUS RTU 主站模式，主动轮询第三方设备
支持 MODBUS RTU 从站模式，被第三方 SCADA 轮询
内置 4KB 数据缓冲区，防止通信阻塞时数据丢失
前面板设有 Tx、Rx、Error 三个 LED 指示灯
支持热插拔
协议简单开放，无需授权费用
应用场景：
与施耐德 PowerLogic 智能电表通信
与 ABB REF 系列马达保护器通信
与 Emerson 智能阀门定位器通信
与国产 PLC 进行数据交换
与智能传感器（温度、压力变送器）通信
性能参数：
工作温度：-25°C 至 +70°C
MTBF：大于 100,000 小时
ESD 防护：大于 8kV 接触放电
防护等级：IP20
电缆最长距离：1200m（9600bps 时）
材质构成：
外壳为阻燃 PC 塑料
RS-485 收发器为 TI 原装隔离型芯片
接线端子为 DB9 连接器，铜合金镀镍
PCB 为 FR-4 玻纤板，表面三防漆处理
结构特征：
标准欧洲卡尺寸
前面板设有 DB9 接口和 3 个 LED 指示灯
底部为 IM 总线连接器
工作原理：
控制器通过 IM 总线将需要发送的数据发送给 CI858。模块内部的通信处理器将数据封装为 MODBUS RTU 帧（包含地址码、功能码、数据、CRC 校验），通过 RS-485 收发器以差分信号方式发送到现场总线。同时，模块监听总线上的数据帧，校验 CRC 正确后解包，通过 IM 总线传回控制器。
安装要求：
RS-485 电缆必须使用屏蔽双绞线，屏蔽层单端在控制柜侧接地
总线末端必须安装 120Ω 终端电阻
设备地址必须唯一，不可冲突
电缆不可与动力电缆平行捆绑，间距大于 30cm
使用注意事项：
通信参数（波特率、地址、校验）必须与现场设备完全一致
不要将 RS-485 A/B 线接反
总线上不可混入 RS-232 设备
定期检查通信误码率
