描述

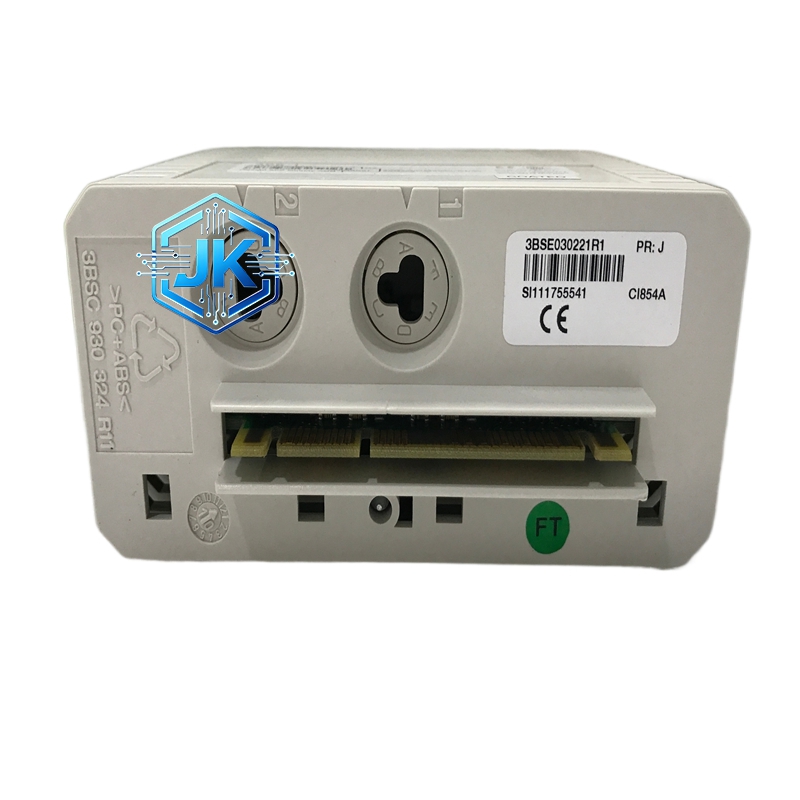

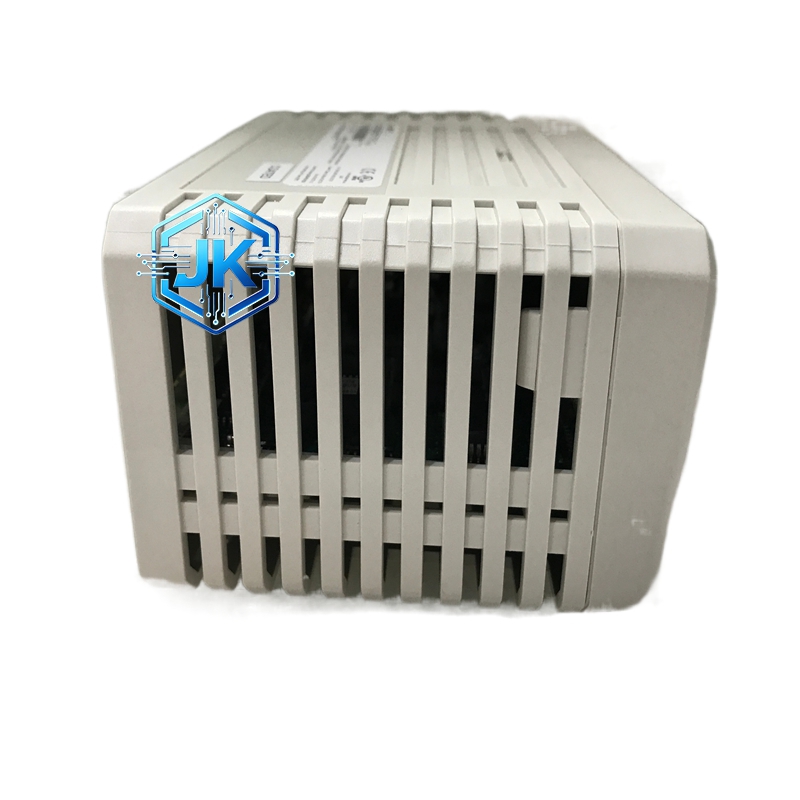

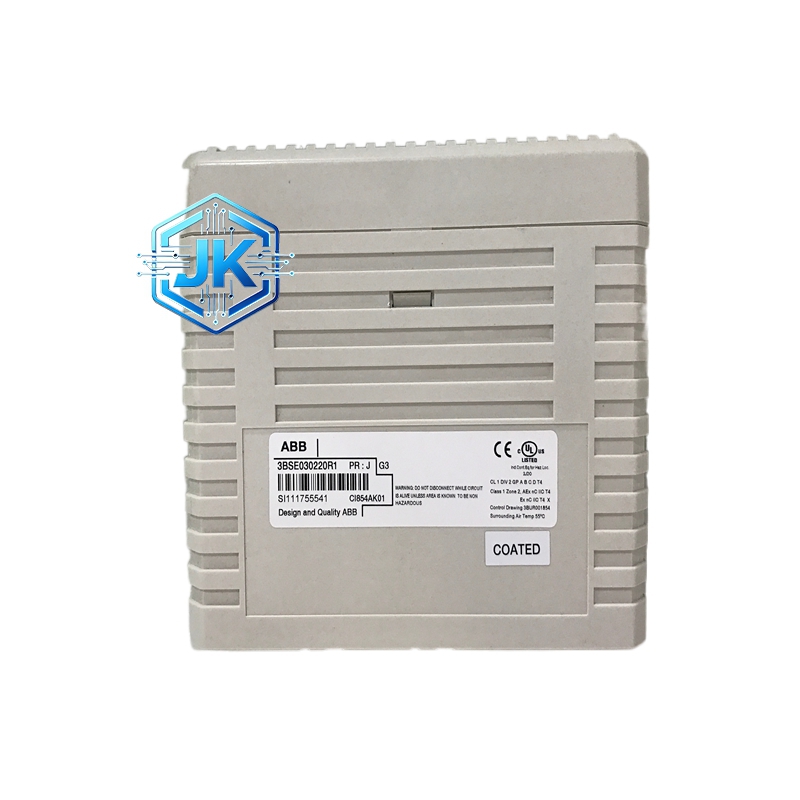

ABB CI854A 3BSE030220R1 AC800M PROFIBUS DP 从站通信模块
技术规格：
通信接口：1 路 PROFIBUS DP，RS-485 物理层
传输速率：9.6kbps 至 12Mbps（自动适应）
支持协议：PROFIBUS DP V0/V1
最大输入字节：244 字节
最大输出字节：244 字节
站地址：1 至 126（软件可设）
隔离电压：1500V DC（PROFIBUS 侧对 IM 总线侧）
供电：DC 24V，由 IM 总线直接供电
功能特点：
完全兼容西门子 PROFIBUS DP 主站（如 S7-300、S7-400、S7-1500）
支持 GSD 文件导入，主站可直接识别模块的 I/O 配置
支持 DP V0 和 DP V1 两种协议版本
前面板设有 Bus LED、Data LED 和 Fault LED 三个指示灯
支持热插拔，更换时不影响其他模块
内置诊断功能，可监测总线误码率和站状态
应用场景：
与西门子 S7-300/400 PLC 集成的 DCS 项目
使用 PROFIBUS DP 现场总线的水处理厂
与西门子 ET200 分布式 I/O 通信
与 ABB 变频器 ACS800 的 PROFIBUS 接口通信
性能参数：
工作温度：-25°C 至 +70°C
MTBF：大于 100,000 小时
ESD 防护：大于 8kV 接触放电
防护等级：IP20
总线终端电阻：模块内部集成，软件可控
材质构成：
外壳为阻燃 PC 塑料
PROFIBUS 收发器为西门子原装芯片（SP3）
内部隔离为光耦隔离
接线端子为铜合金镀镍 DB9 连接器
结构特征：
标准欧洲卡尺寸
前面板设有 DB9 通信接口和 3 个 LED 指示灯
底部为 IM 总线连接器
背面无接线端子
工作原理：
PROFIBUS DP 主站（如 S7-400）周期性地轮询所有从站。当轮询到 CI854A 时，主站发送输入数据请求，CI854A 将 AC800M 控制器采集的 I/O 数据打包后通过 PROFIBUS 总线返回给主站。同时，主站将需要 AC800M 执行的输出数据发送给 CI854A，模块解包后通过 IM 总线传回控制器。光耦隔离确保总线侧的电气干扰不会传导到控制器侧。
安装要求：
PROFIBUS 电缆必须使用紫色屏蔽双绞线，屏蔽层单端在主站侧接地
总线两端必须各安装一个 120Ω 终端电阻（主站端和最后一个从站端）
模块站地址必须与主站组态中的地址一致，不可冲突
电缆最长距离：9.6kbps 时 1200m，1.5Mbps 时 200m，速率越高距离越短
使用注意事项：
通信参数（站地址、传输速率）必须与主站组态完全一致
不要将 PROFIBUS A/B 线接反（A 为绿色，B 为蓝色）
总线上不可混入 RS-232 设备
定期检查 Bus LED 是否常亮，若闪烁或熄灭需检查接线
