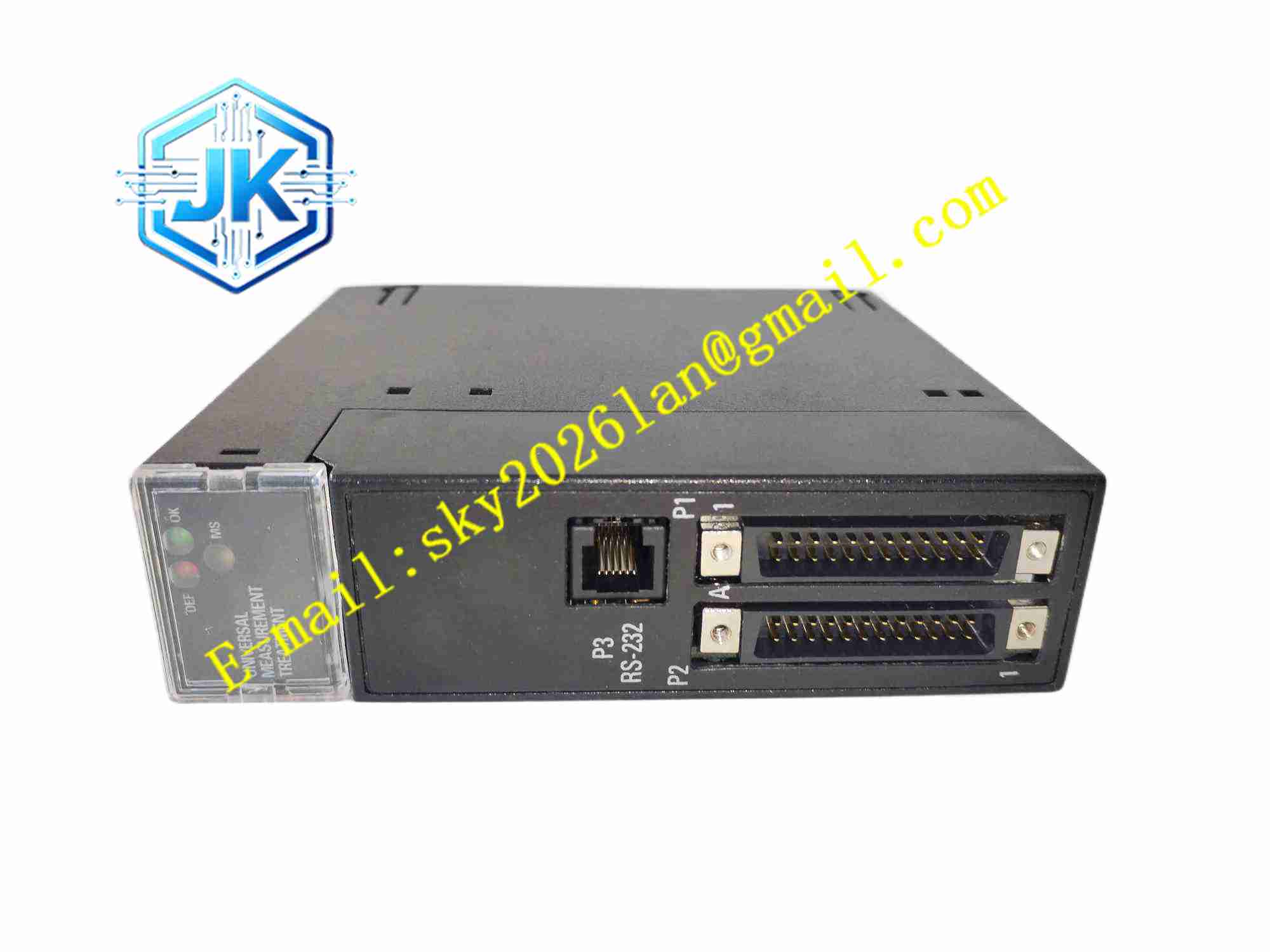

Alstom UMT162 CS-C3
详细技术规格
- 产品类型：中压综合保护测控装置
- 测量通道：三相电压、三相电流、有功功率、无功功率、频率
- CT 输入规格：1A /5A 可选
- PT 输入规格：100V~400V
- 保护功能：过流保护、过载反时限保护、缺相保护、接地故障保护
- 装置供电：DC110V / DC220V，交流供电可选
- 通信接口：RS485、以太网通信接口
- 输出触点：多路继电器输出触点，用于跳闸、告警
- 工作温度范围：-10℃ ~ +55℃
- 存储温度范围：-25℃ ~ +70℃
- 环境湿度：5%~95% 相对湿度，无凝露
- 防护等级：前面板 IP40，背板端子 IP20
- 安装方式：开关柜面板开孔嵌入式安装
- 人机交互：LCD 液晶显示屏 + 操作按键，状态 LED 指示灯
功能特点
- 集成电机保护、馈线保护功能，一台设备完成多种故障保护逻辑
- 实时采集三相电参量，支持电能计量，统计用电量
- 内置反时限过载保护曲线，匹配电机发热特性，避免电机烧毁
- 检测缺相、三相不平衡、接地故障，快速识别各类电气故障
- 支持遥控分合闸操作，可通过上位 SCADA 远程控制断路器
- 大容量事件记录，保存故障发生时刻电压电流、动作类型、时间戳
- 通信接口对接 SCADA 系统，实现远程参数读取、定值修改
- 前面板按键可以就地查看参数、修改保护定值、手动测试
- 前面板 LED 指示灯，区分运行、告警、跳闸不同状态
- 端子可拆卸，柜内检修更换时无需拆除全部电缆
应用场景
- 中压异步电动机综合保护
- 中压馈线开关柜保护测控
- 配电变压器后备保护
- 无功补偿电容器组保护
- 电厂厂用电配电系统监控保护
- 大型工厂中压配电回路
材质构成
- 前面板：阻燃高强度塑料，带密封橡胶圈
- 电路板：FR4 电路板，做三防涂覆，防潮防霉防盐雾
- 采样单元：微型隔离 CT、PT 互感器
- 出口器件：密封电磁继电器
- 接线端子：可拆卸螺钉金属端子
- 显示组件：LCD 液晶屏幕，薄膜操作按键
结构特征
- 矩形面板式壳体，柜体面板开孔嵌入安装
- 前面板集成 LCD 屏幕、功能按键、状态 LED 指示灯，配备密封圈
- 壳体后侧布置密集端子排，分为 CT 端子、PT 端子、电源端子、跳闸出口、通信端子
- 壳体内部分为信号采样板、CPU 主板、继电器出口板三块功能板卡
- 端子采用可拆卸结构，松开卡扣即可取下端子排，方便布线检修
- 外壳密封胶圈，阻挡柜内粉尘进入装置内部
工作原理 一次系统的 CT、PT 将高压侧大电流高电压转化为二次小信号送入装置。装置内部采样电路对三相电压电流进行高速采集，CPU 计算各类电气参数，将实时数值和预设保护定值持续对比。当参数超出保护定值阈值，CPU 按照设定延时触发出口继电器，输出触点信号驱动断路器跳闸，切断故障回路。装置同步记录故障时间、故障类型、故障时刻电参量，通过 RS485 或者以太网上传至 SCADA 系统。操作人员可以通过前面板就地查看实时数据、修改保护定值。
安装要求
- 在开关柜面板按照产品开孔尺寸开孔，将装置从面板前方嵌入
- 拧紧面板固定卡扣，压紧前面板密封圈，保证密封防护
- 区分端子功能，依次接入 CT 二次回路、PT 二次回路、断路器控制电缆、装置电源、通信线缆
- 通信线缆使用屏蔽双绞线，屏蔽层单端接地
- 装置保护接地端子可靠接入柜体保护地
- 工作环境维持 – 10℃~+55℃，柜内通风散热
- 上电前配置 CT 变比、PT 变比，录入全部保护定值
- 接线完成后开展保护传动试验，验证跳闸回路动作逻辑
使用注意事项
- CT 二次回路全程保持闭合，严禁开路，防止产生危险高压
- PT 二次回路禁止短路，短路会烧毁电压互感器
- 保护定值严格按照电机、电缆铭牌参数计算设定，不可随意放大定值
- 定期开展保护传动试验，确认跳闸回路、告警回路动作正常
- 同一总线内多台装置通信地址唯一，不可地址重复
- 备用装置存放于干燥环境，避免潮湿腐蚀电路板
- 装置记录的故障事件定期导出归档，用于故障分析
