描述

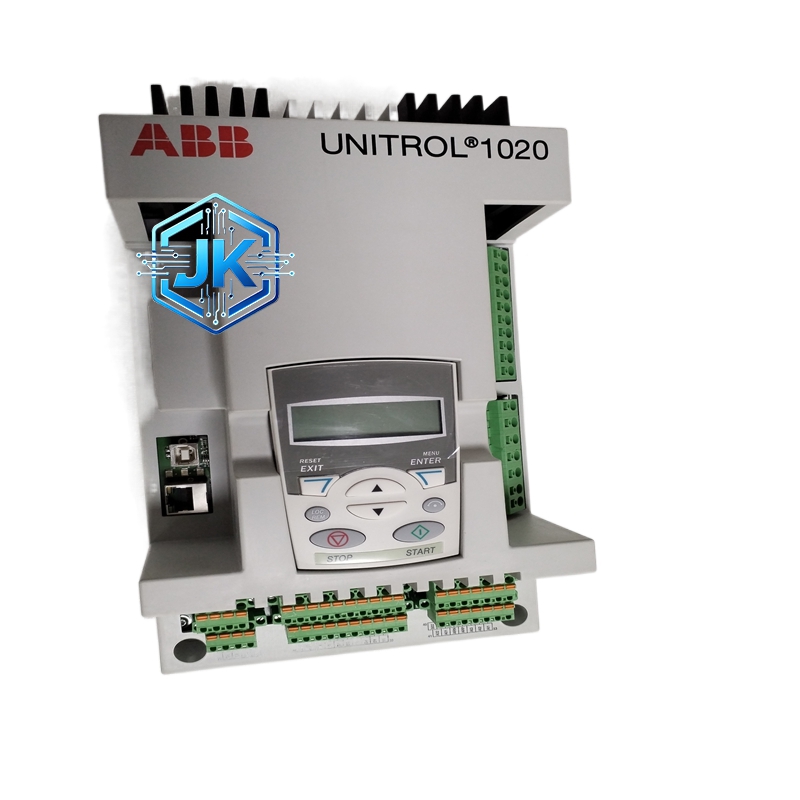

ABB UNITROL 1020 静止励磁控制系统
技术规格：
控制器型号：UFC800 系列（模拟式 AVR）
整流方式：三相全控桥整流
输出励磁电流：最大 800A（持续）
控制精度：电压调节精度 ±1%
响应时间：< 50ms
保护功能：过压、欠压、过流、失磁
功能特点：
纯模拟电路设计，不受软件故障影响，可靠性极高
面板上设有大量电位器，可现场调整 PID 参数
支持恒电压和恒无功两种运行模式
具备软启动功能，并网冲击小
备件充足，维护成本低
应用场景：
老旧水电站的励磁系统改造
小型柴油发电机组的电压控制
对可靠性要求极高但预算有限的工业项目
性能参数：
工作温度：-10°C 至 +50°C
防护等级：IP20
MTBF：> 60,000 小时
材质构成：
控制器外壳为金属钣金喷涂
整流柜为钢板焊接
内部元件为工业级模拟器件
结构特征：
控制器为 1/4 DIN 面板安装
整流柜为独立落地柜
两者之间通过多芯电缆连接
工作原理：
发电机电压经电压互感器降压后送入 UFC800 控制器。控制器内部的比较放大器将实测电压与给定电压比较，偏差信号经 PID 运算后控制触发脉冲的移相角，从而调节整流桥的输出直流电压，最终稳定发电机端电压。
安装要求：
模拟电位器调整前需记录原始位置，防止误调
整流柜与控制器之间的触发电缆必须使用屏蔽电缆
接地必须可靠
使用注意事项：
电位器调整需使用绝缘螺丝刀，防止短路
不要随意更换内部运算放大器，需使用原型号
