描述

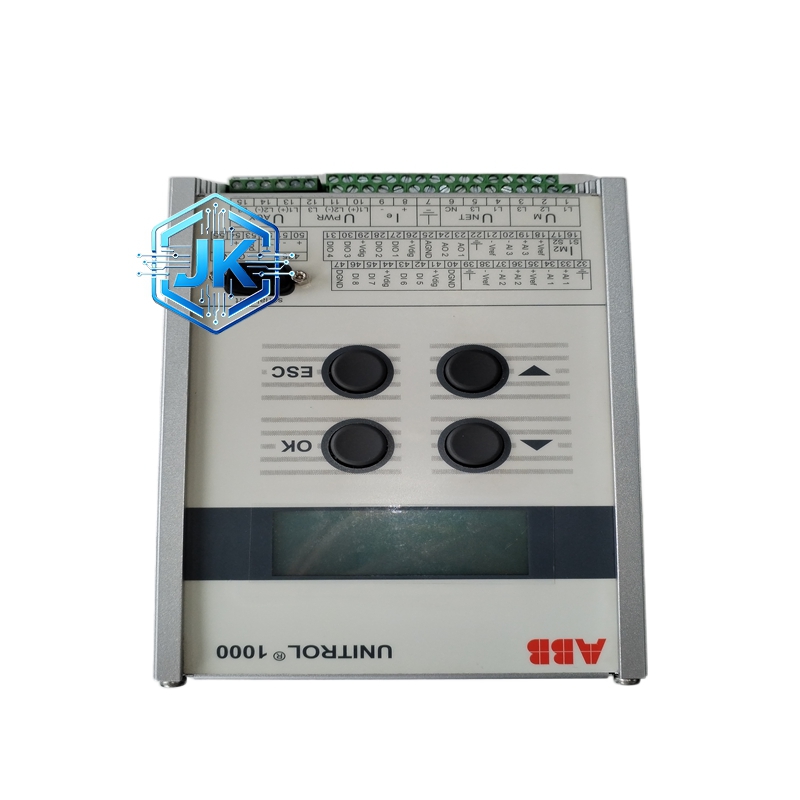

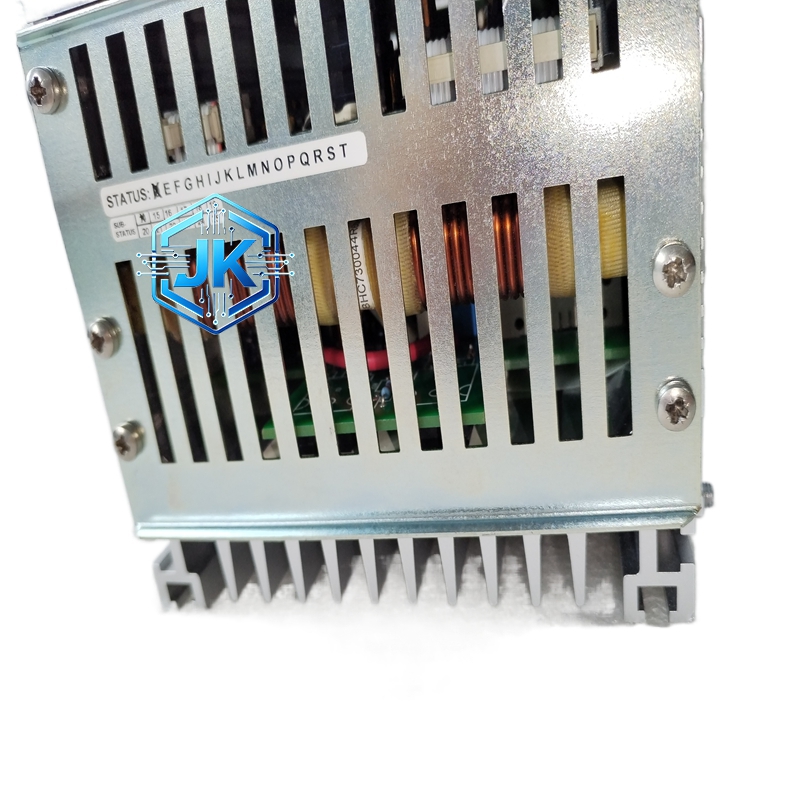

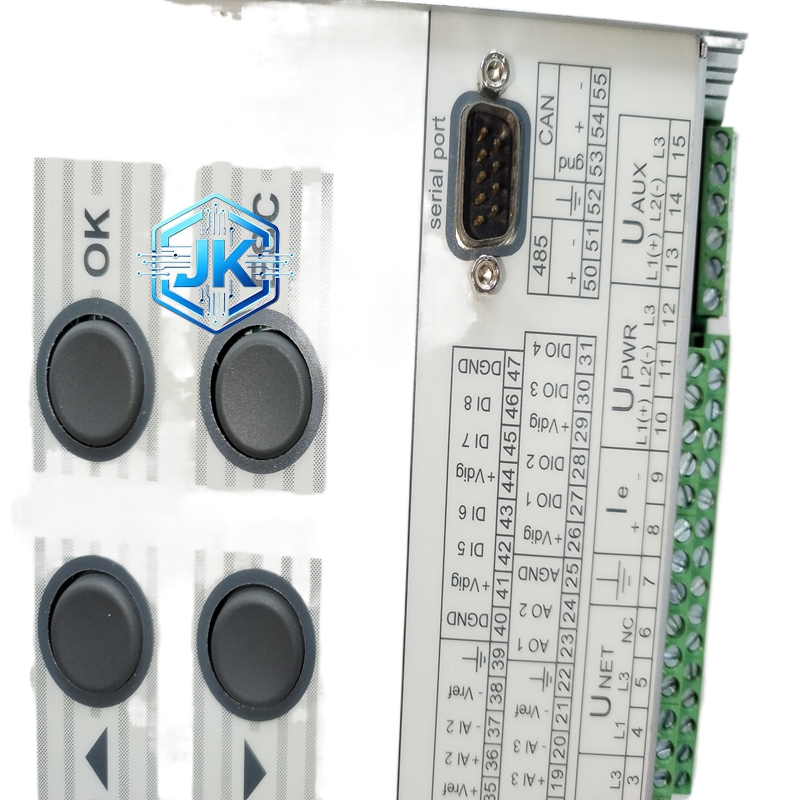

ABB UNITROL 1000-15 15MW 额定功率励磁系统
技术规格：
额定励磁功率：15MW（对应发电机容量约 15MVA）
最大励磁电流：约 2500A（DC）
最大励磁电压：约 350V（DC）
整流方式：12 脉波整流（纹波极小）
控制器：UNITROL 1000 数字式 AVR
冷却方式：强迫风冷
功能特点：
整套出厂已调试完毕，现场只需接线即可
包含完整的保护配置（过压、欠压、过流、失磁、接地等）
支持与电厂 DCS 系统通讯
具备快速灭磁功能（灭磁时间 < 0.2 秒）
提供 2 年质保和全套技术文档
应用场景：
中型水电站的新建机组
老旧机组的励磁系统整体更换
工业自备电厂的 15MW 发电机组
性能参数：
整流效率：> 98%
响应时间：< 30ms
工作温度：-10°C 至 +45°C
防护等级：IP20（柜体）
材质构成：
功率柜为 3mm 厚钢板焊接
晶闸管为 ABB 原装高压模块
母线为镀锡铜排
控制器为铝合金面板
结构特征：
功率柜为独立落地柜，尺寸约 800mm x 800mm x 2200mm
控制器安装在功率柜门板上
放电电阻柜为独立小柜
工作原理：
与 UNITROL 1000 控制器配合，通过 12 脉波整流桥将交流电转换为高质量直流电供给转子。
安装要求：
功率柜必须安装在通风良好的房间内
直流电缆必须使用双拼铜排，截面不小于 300mm²
交流进线必须安装断路器和浪涌保护器
使用注意事项：
首次上电必须由 ABB 工程师现场指导
定期检查散热风扇运行状态
