描述

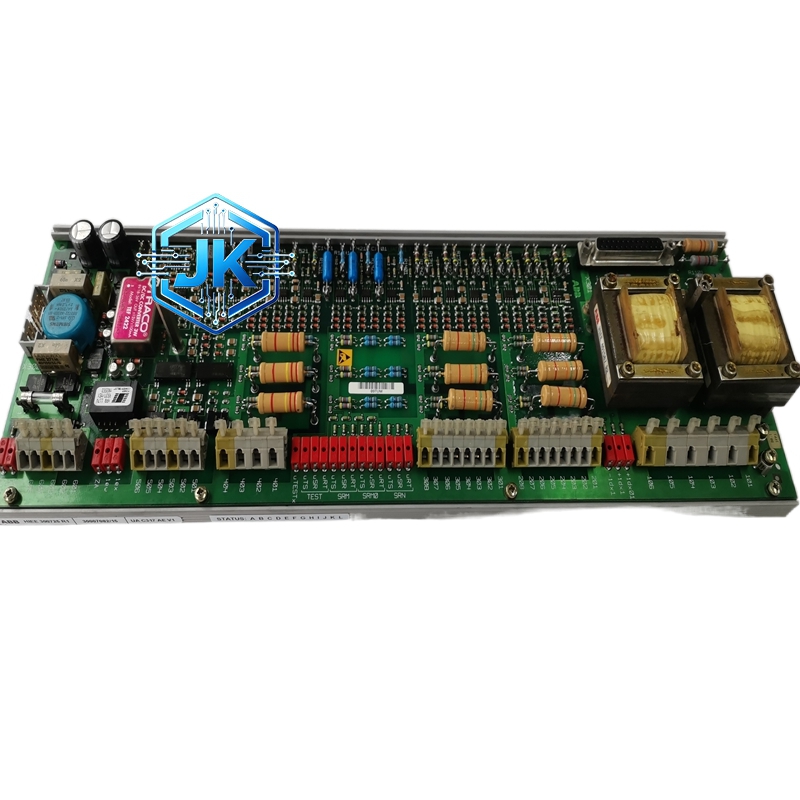

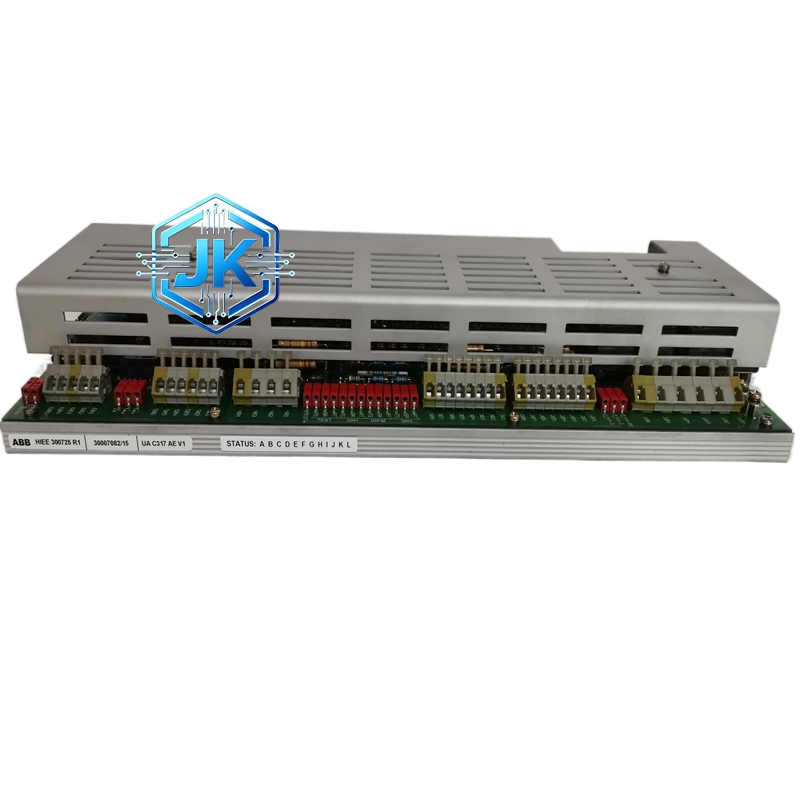

ABB UAC317AEV1 通用模拟量控制模块
技术规格：
所属系列：AC500 系列 PLC 模拟量模块（UAC 系列）
模拟量输入（AI）：8 路，DC 0-10V 或 4-20mA，12 位分辨率
模拟量输出（AO）：0 路（纯 AI 版本）或 4 路（混合版本）
输入阻抗：电压模式 > 100kΩ，电流模式 250Ω
输出能力：电压输出可驱动 > 2kΩ 负载，电流输出可驱动 < 500Ω 负载
精度：±0.2% FS（满量程）
隔离：通道间 > 1500V DC 隔离，与主回路 > 1500V DC 隔离
通信：通过 AC500 背板总线与 CPU 通信
供电：由 AC500 背板直接供电，24V DC
功能特点：
通道独立配置：每路 AI/AO 均可通过软件设置为电压型或电流型
两点标定：支持零点和满度两点标定，可将原始 ADC 值映射为实际工程量
断线检测：AI 通道具备断线检测功能，信号线断开时自动报警
过限报警：当 AI 信号超过设定的高限或低限时，向 CPU 发送报警
即插即用：插入背板后，CPU 自动识别模块类型和通道数
模块化扩展：可与其他 UAC 模块组合，扩展更多通道
性能参数：
采样周期：≤ 10ms（与 PLC 扫描周期同步）
温漂：< 50 ppm/℃
工作温度：-10℃ 至 +50℃
防护等级：IP20（安装于柜内）
MTBF：> 100000 小时
材质构成：
PCB：四层 FR-4 电路板，表面涂覆三防漆
AD/DA 芯片：12 位高精度模数/数模转换器（TI 或 ADI 产品）
隔离器件：数字隔离器 + 隔离 DC-DC 电源
接线端子：插拔式弹簧端子，支持 0.5-2.5mm² 导线
外壳：阻燃 ABS 塑料壳体
结构特征：
尺寸：标准 DIN 导轨宽度模块（约 72mm 宽）
安装方式：插入 AC500 控制器背板扩展槽
前面板：每路通道设有 LED 状态指示灯
接线端子：底部设有 AI/AO 接线端子排，标识清晰
地址设置：通过模块上的拨码开关或软件设置地址
工作原理：
外部传感器的模拟信号（如 4-20mA）经接线端子进入模块，通过信号调理电路（滤波、放大）后送入 ADC 芯片采样。数字量经背板总线传给 PLC CPU，CPU 进行工程量转换和控制运算。反之，CPU 将计算结果送入 DAC 芯片，经数模转换和功率放大后，以 0-10V 或 4-20mA 形式从输出端子送出。
安装要求：
安装前确认 AC500 背板上有可用的扩展槽
模块插入时需对准槽口，轻轻推入直至锁紧
模拟量信号线必须使用屏蔽双绞线，屏蔽层单端接地
各通道的信号类型（电压/电流）必须在软件中正确配置，否则读数错误
使用注意事项：
输入信号范围严禁超过模块额定值，否则会损坏 ADC 芯片
如果某路 AI 读数始终为零，需检查该通道的接线和软件配置
AO 输出不可直接驱动大功率负载，需通过中间继电器或放大器隔离
模块不具备本安特性，在防爆区域使用时需配合安全栅
长期不使用的 AI 通道建议接入中值信号，避免浮空引入干扰
