描述

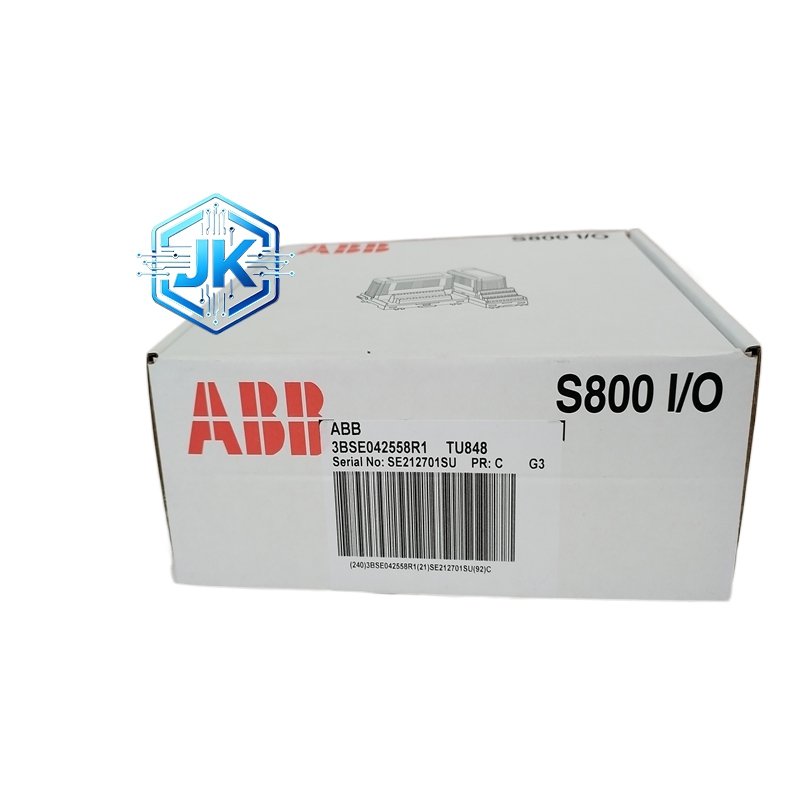

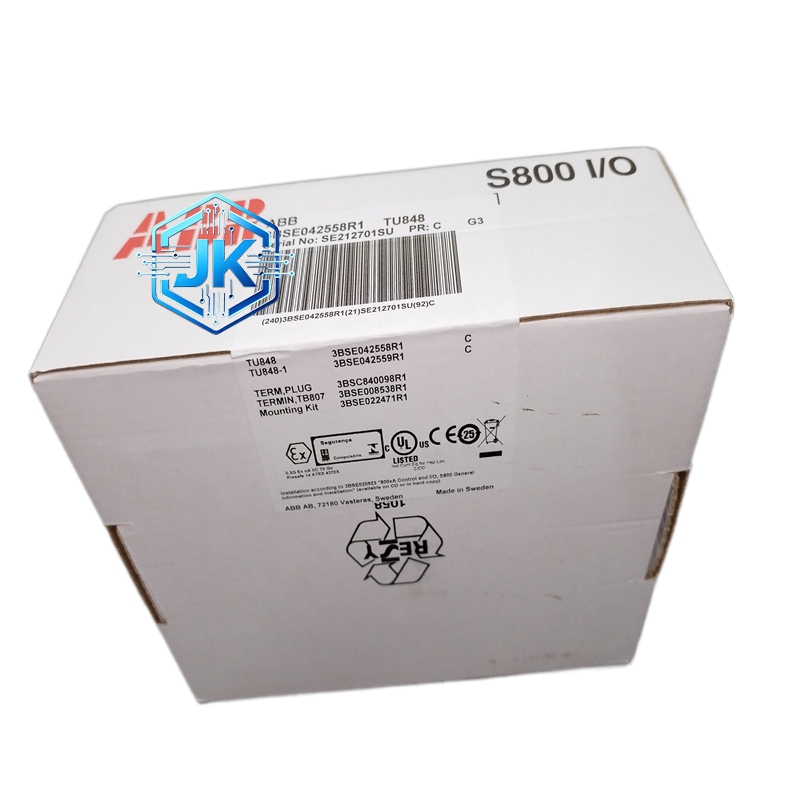

ABB TU848 继电器触点输出模块
技术规格：
输出通道：8 路或 16 路继电器输出
触点形式：1 组转换触点（CO）
触点容量：AC 250V / 5A 或 DC 30V / 5A
触点寿命：机械寿命 100,000 次，电气寿命 100,000 次（AC-15 类别）
响应时间：小于 10 毫秒
供电：DC 24V（IM 总线供电）
功能特点：
触点容量大，可直接驱动接触器、电磁阀、指示灯等
交直流通用，无需区分负载类型
具备状态反馈功能，可将触点实际位置回传给控制器
支持强迫输出功能
应用场景：
驱动现场大功率指示灯和警报器
控制电磁阀的通断
驱动中间继电器以扩展控制回路
需要电气隔离的强电控制场合
性能参数：
绝缘电压：触点对线圈 2.5kV AC / 1 分钟
工作温度：零下 25 摄氏度至零上 70 摄氏度
MTBF：大于 100,000 小时
材质构成：
外壳为阻燃 ABS 塑料
继电器采用密封型，填充环氧树脂
触点为银镍合金，耐电弧
结构特征：
标准欧洲卡尺寸
前面板 LED 指示每路继电器状态
背部端子排
顶部 IM 总线接口
工作原理：
控制器发送指令，模块内部继电器线圈得电，衔铁吸合，触点动作，接通外部负载回路。线圈失电后，弹簧复位，触点恢复初始状态。
安装要求：
安装在 AC800M 机笼内
感性负载需并联灭弧装置
使用注意事项：
严禁超过触点额定容量
感性负载必须加装 RC 灭弧器或压敏电阻
