描述

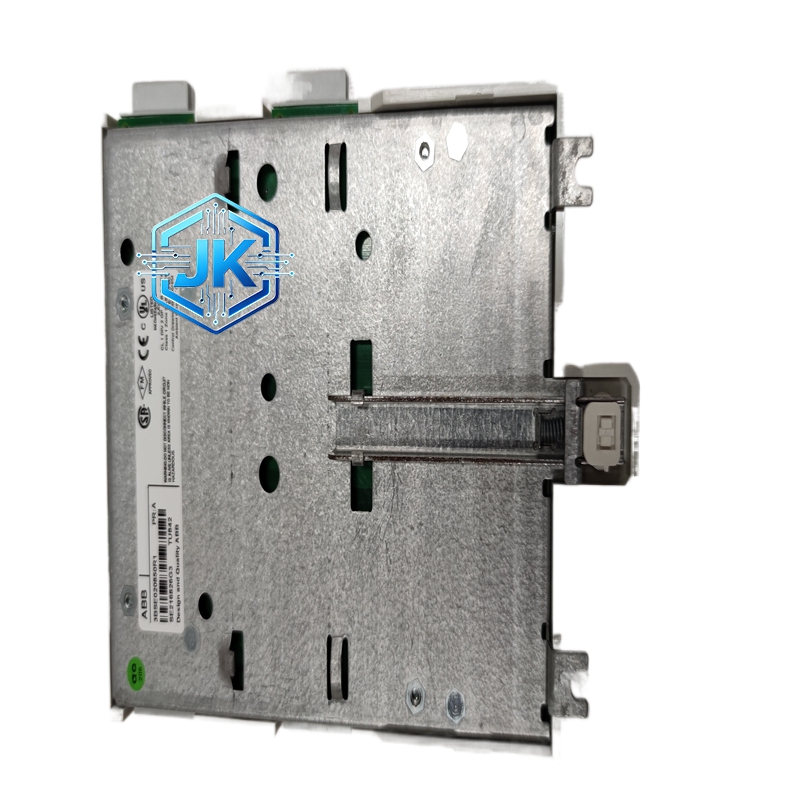

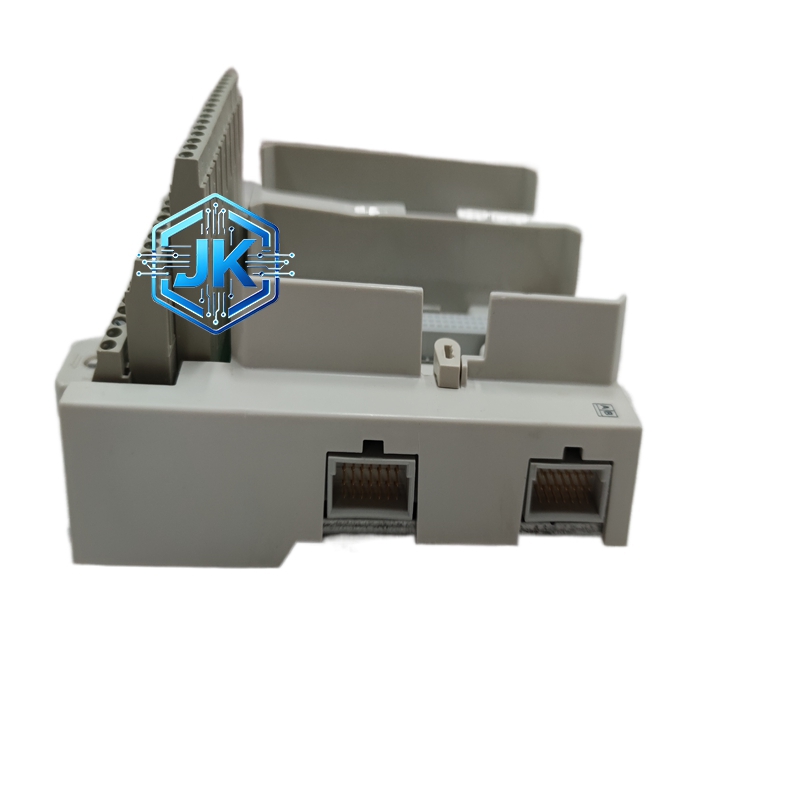

ABB TU842 通信控制单元（Symphony Plus）
技术规格：
所属系列：Symphony Plus DCS 通信模块（TU800 系列）
通信协议：Symphony Plus 专用协议 + OPC DA/UA + Modbus TCP（网关功能）
网络接口：双冗余以太网（10/100/1000 Mbps），支持 RJ45 和 光纤（SFP） 接口
网关功能：内置 OPC 服务器，可直接向外部系统发布数据
数据吞吐量：支持 > 10000 个数据点 的实时刷新
供电：24V DC，双电源冗余输入
安装方式：19 英寸机架安装
功能特点：
OPC 集成：内置 OPC DA 和 OPC UA 服务器，无需额外软件即可对外提供数据
多协议转换：可将 Symphony Plus 内部协议转换为 Modbus TCP、Profinet 等标准协议
大数据处理：相比 TU818，TU842 具备更强的数据缓冲和转发能力
安全隔离：内部网络与外部网络之间具备防火墙功能，防止外部攻击进入 DCS
远程诊断：支持 ABB 远程服务团队通过网络进行在线诊断
性能参数：
网络带宽：1 Gbps（千兆以太网）
OPC 更新率：最快 100ms
MTBF：> 120000 小时
工作温度：0℃ 至 +55℃
防护等级：机柜内安装，模块本身 IP20
抗振动：符合 IEC 60068-2-6 标准
材质构成：
外壳：铝合金压铸外壳，表面阳极氧化处理，散热性能优异
PCB：六层 FR-4 电路板，涂覆 conformal coating
光模块：SFP 插槽支持千兆光纤模块，传输距离可达 10km
连接器：镀金 RJ45 插座 + LC 光纤接口
风扇：部分高配版本内置低噪音散热风扇
结构特征：
尺寸：标准 Eurocard 尺寸，约 160mm x 233mm
前面板：LED 指示灯（Power, Run, Fault, Net1, Net2, OPC）+ 2 个 RJ45 网口 + 1 个 SFP 光口
背板：双针式连接器，连接系统背板
重量：约 0.8kg 至 1.2kg（含风扇版本）
工作原理：
TU842 同时连接 Symphony Plus 内部背板和外部以太网。内部数据通过背板总线进入模块，经过协议转换后，通过 OPC 或 Modbus TCP 协议发送到外部系统。外部系统的请求同样经过协议解析后转发给内部节点。模块内部运行独立的网关操作系统，将内部通信任务和网关任务隔离运行，互不干扰。
安装要求：
光纤接口连接时需使用 ABB 指定的 SFP 模块，不可混用其他品牌光模块
外部网络连接需经过工厂 IT 部门审批，设置正确的 VLAN 和 IP 地址
OPC 客户端连接时需在模块参数中启用 OPC 服务并设置访问权限
双网必须分别接入不同的交换机，确保物理冗余
使用注意事项：
OPC 服务启用后会增加模块 CPU 负荷，需监控模块的 CPU 使用率
外部网络接入使 DCS 面临网络安全风险，必须配置防火墙规则
定期备份模块的配置参数，防止配置丢失
如果光纤通信中断，检查 SFP 模块是否插紧以及光纤是否弯折过度
