描述

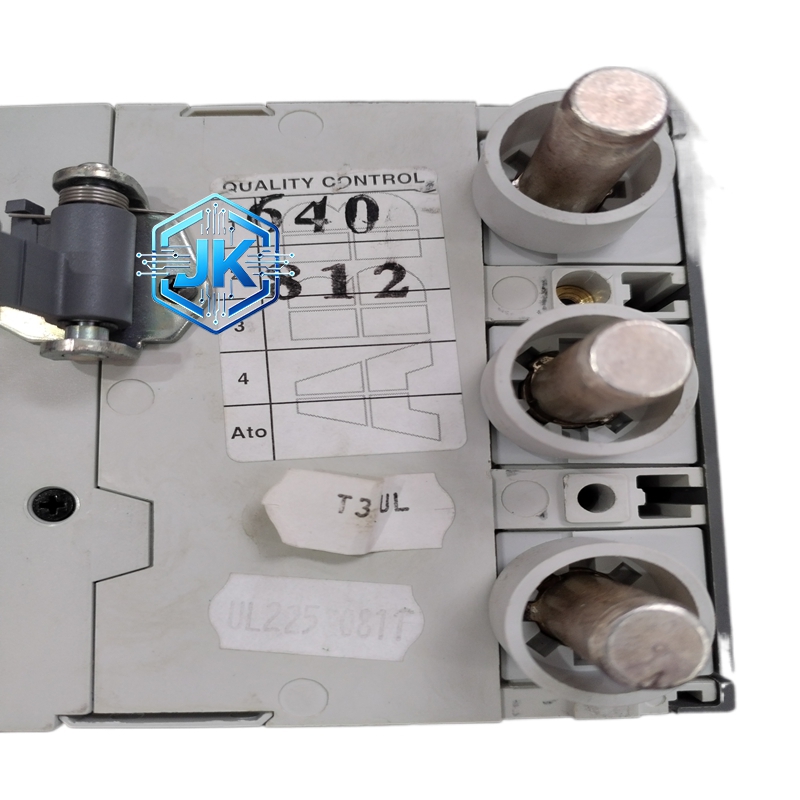

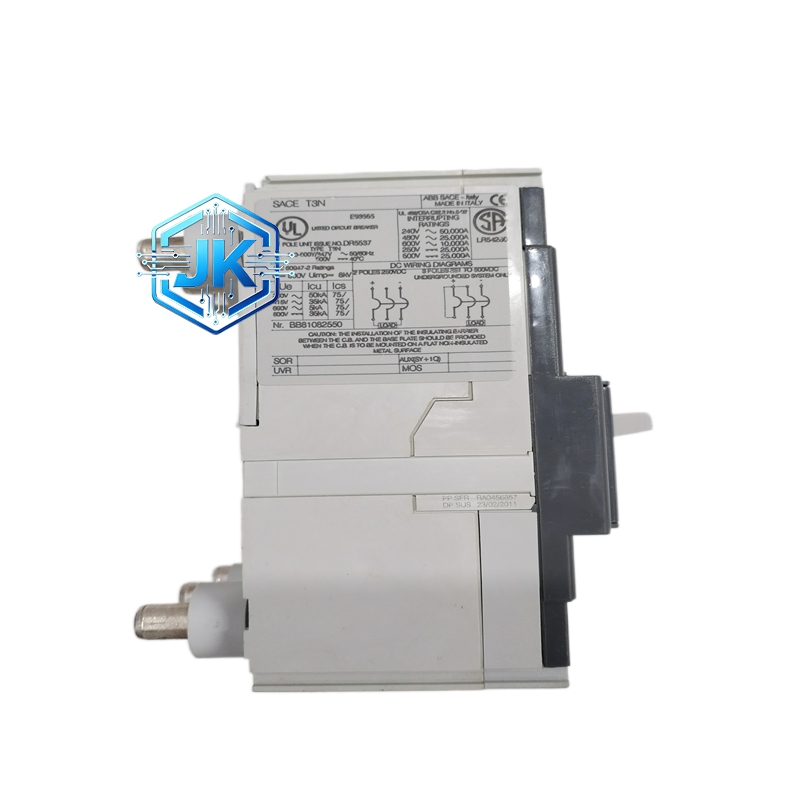

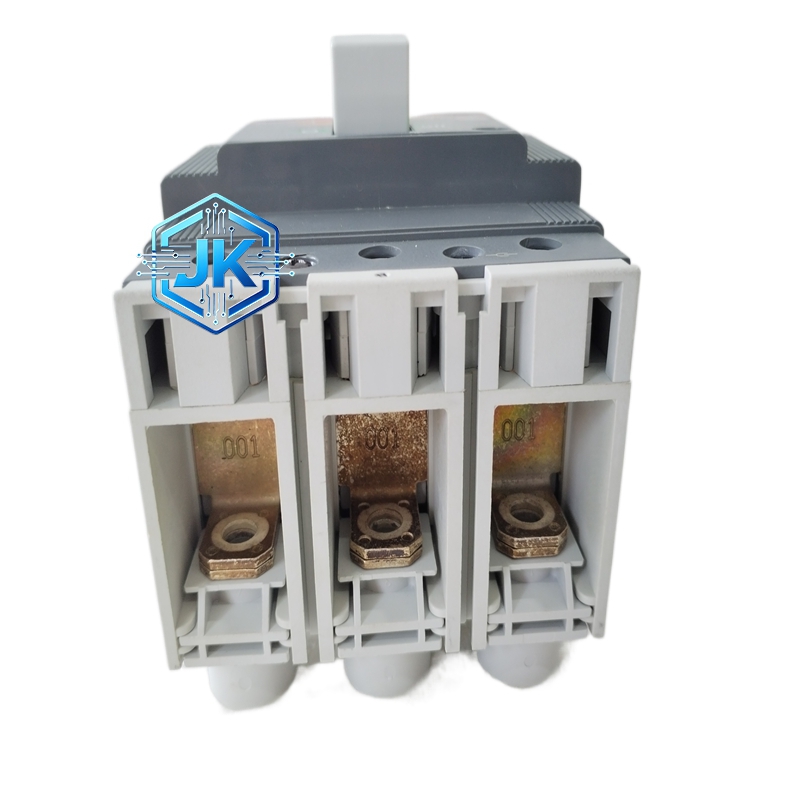

ABB T3N225 塑壳断路器（Tmax XT 系列）
技术规格：
额定电流 In：225A
极数：3P（三极）或 4P（四极，带中性线保护）
额定绝缘电压 Ui：690V
额定工作电压 Ue：AC 690V 及以下
额定短路分断能力 Icu：36kA（在 440V 时），50kA（在 415V 时），最高可选 70kA
运行短路分断能力 Ics：100% Icu（Tmax XT 系列优势）
脱扣器类型：热磁式（TMD）或电子式（TMA, TMG）
安装方式：插入式（插入式底座）或 固定式（螺杆固定）
功能特点：
具备 Icu = Ics 的高运行分断能力，确保断路器在切除短路电流后无需更换，可继续使用
电子式脱扣器（TMA/TMG）提供长延时（L）、短延时（S）、瞬时（I）三段保护，且均可精确调节
支持旋转手柄操作，也可加装电动操作机构实现远程分合闸
具备接地故障保护功能（G 保护），灵敏度可调
前门或旋转门操作机构，安全性高，防止带电误操作
性能参数：
额定限制短路电流：85kA（峰值）
电气寿命：8000 次（TMD），4000 次（TMA）
机械寿命：20000 次
工作温度：-25°C 至 +70°C
防护等级：IP40（安装后），IP20（抽出式）
功耗：每极约 4.5W（225A 满载时）
材质构成：
外壳采用高强度、自熄灭的热塑性塑料，抗冲击且阻燃
灭弧室采用耐高温的特种材料，能承受电弧的高温冲刷
触点采用银钨合金或银石墨材料，抗熔焊、耐磨损
操作机构采用高强度锌铝合金压铸，经久耐用
结构特征：
经典的 Tmax 造型，体积紧凑
分为本体和底座两部分，插入式安装可实现不停电更换断路器（抽出式）
前方设有透明的脱扣指示窗，红色表示已脱扣，绿色表示合闸，黄色表示预备（对于电子式）
背部接线空间大，可接入 35mm² 至 120mm² 的铜电缆
工作原理：
热磁式脱扣器：双金属片感受过载电流热量变形触发脱扣；电磁铁感应短路电流磁场吸合触发瞬时脱扣。
电子式脱扣器（TMA）：内部 CT 采集电流信号，传入微处理器。CPU 根据用户设定的 L、S、I 阈值曲线进行运算。当检测电流超过 L 段阈值并持续一定时间（反时限特性），或超过 S/I 段阈值（定时限/瞬时），CPU 发出指令驱动脱扣线圈，使机构分闸。
安装要求：
必须配合专用的 Tmax 底座安装，插入式安装需确保断路器已完全推入到位，手柄闭合
进出线电缆需通过专用的铜排或电缆连接器接入，严禁直接将多股软线拧成一股接入端子
上下级配合时，需保证选择性（Selectivity），下级额定电流应小于上级
使用注意事项：
不可将 T3N225 用于超过 690V 的系统中
电子式脱扣器不可自行调整内部电位器，参数修改需使用 ABB 专用软件或面板按键
若发生短路跳闸，必须检查灭弧室是否完好，触头是否熔焊，确认无故障后方可合闸
