描述

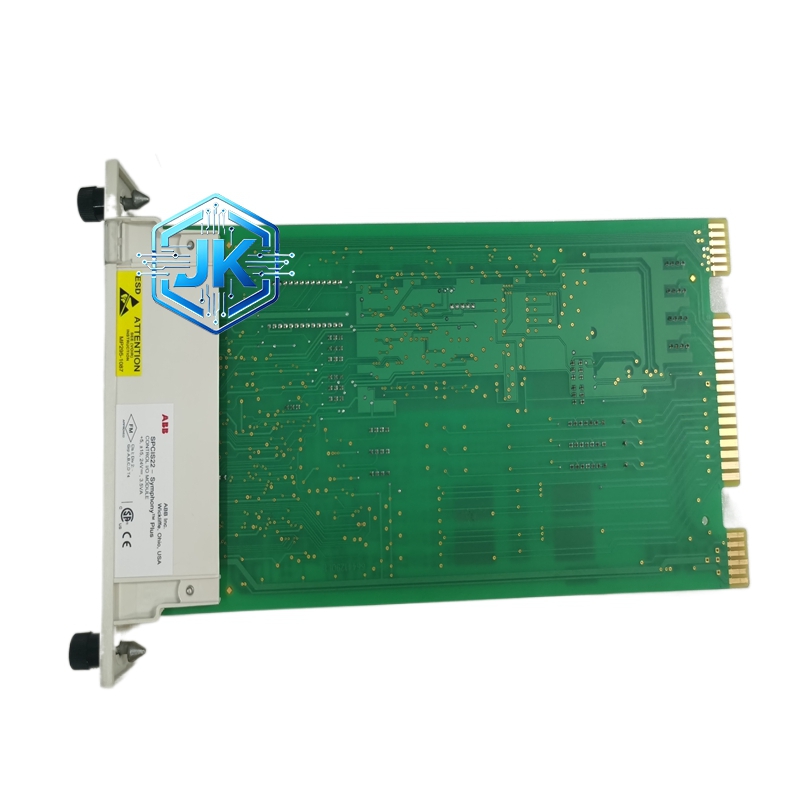

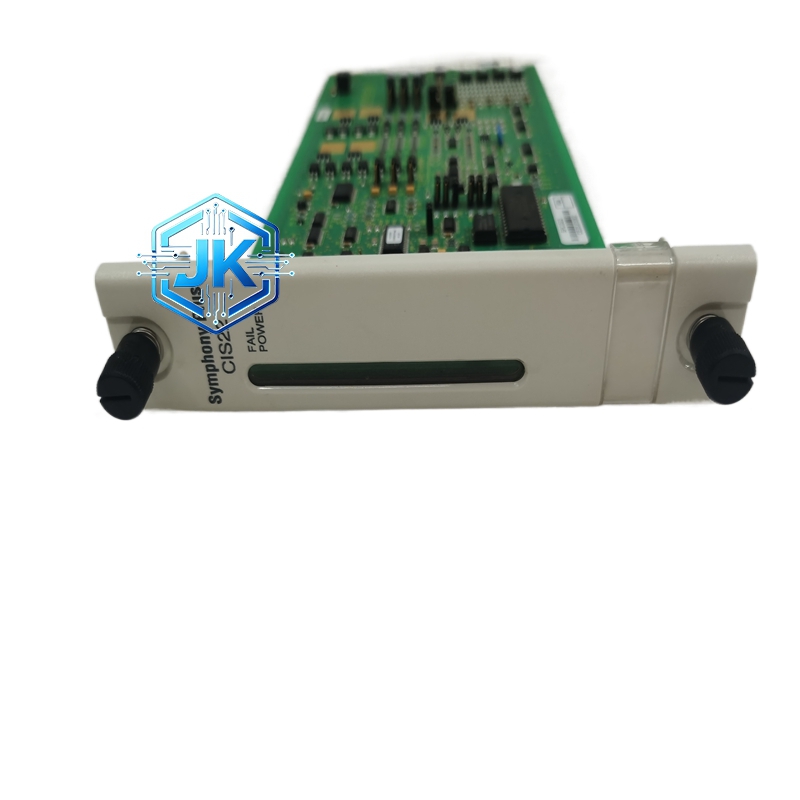

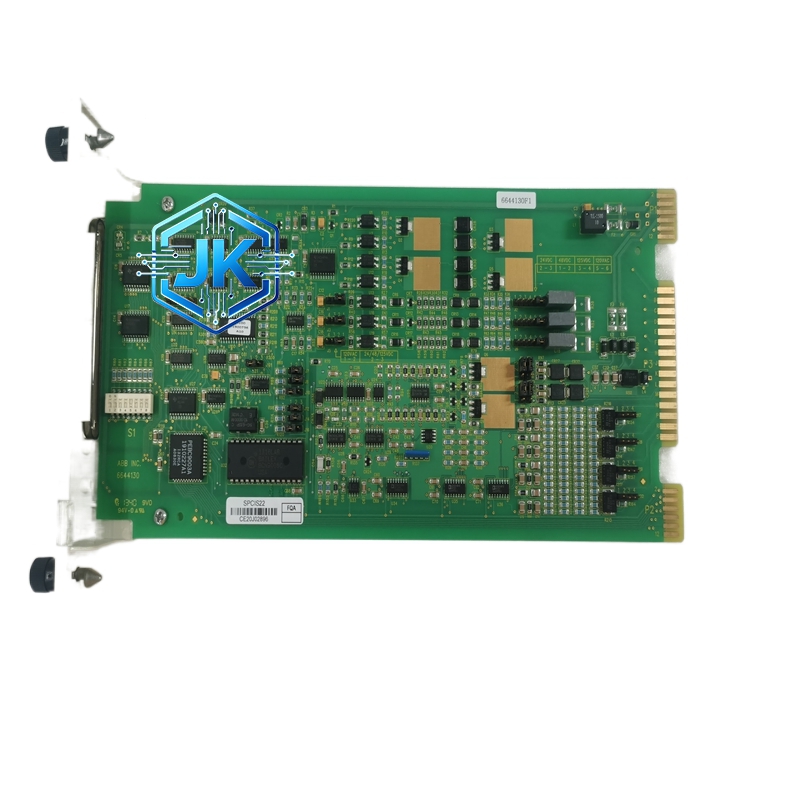

ABB SPCIS22 模拟量电流输入模块
技术规格：
输入通道数：2 路（Dual Channel）
输入信号类型：4-20mA DC 或 0-20mA DC（通过跳线选择）
输入阻抗：250Ω（在 4-20mA 模式下）
分辨率：12 位 ADC
采样速率：每通道 10 次/秒
隔离电压：输入对地 500V DC
功能特点：
完全即插即用，通过 SPA-Bus 总线与 SPA 主机通信，无需额外编程
支持软件微调（Calibration），可修正传感器的线性误差
具备断线检测功能，当输入信号断路时，主机可检测到故障状态
通道之间相互隔离，防止信号串扰
应用场景：
电力柜内的温湿度监测（接入温湿度传感器）
变压器油温监测（接入油面温度计信号）
水处理系统中的流量、压力监测信号采集
性能参数：
精度：±0.2% FS（满量程）
温漂：< 50 ppm/°C
响应时间：< 100ms
材质构成：
模块外壳采用阻燃 PC 材料
接线端子为磷铜镀锡，抗腐蚀性强
结构特征：
标准宽度 2 个模数（36mm），与 SPA 主机并排安装在 DIN 导轨上
顶部有清晰的通道标识（CH1, CH2）
背部接线方便，支持Push-in 快速接线技术（部分批次）
工作原理：
外部传感器输出的 4-20mA 电流信号流入模块端子，经过精密采样电阻转换为电压信号，再进入 12 位 AD 转换器进行数字化。转换后的数值通过 SPA-Bus 总线发送给 SPA 主机，主机根据设定的变比系数将其还原为工程量（如摄氏度、MPa）。
安装要求：
必须紧邻 SPA 主机安装，总线连接距离不宜超过 10 米（若使用中继器可延长）
信号线建议使用屏蔽双绞线，且为二线制传感器供电时需注意回路压降
使用注意事项：
切勿在通电状态下插拔模块，以免损坏总线接口
输入信号严禁超过 25mA，否则将永久损坏模块
如果是二线制传感器，模块需提供 24V 辅助电源（通常由 SPA 主机或专用电源模块提供）
