描述

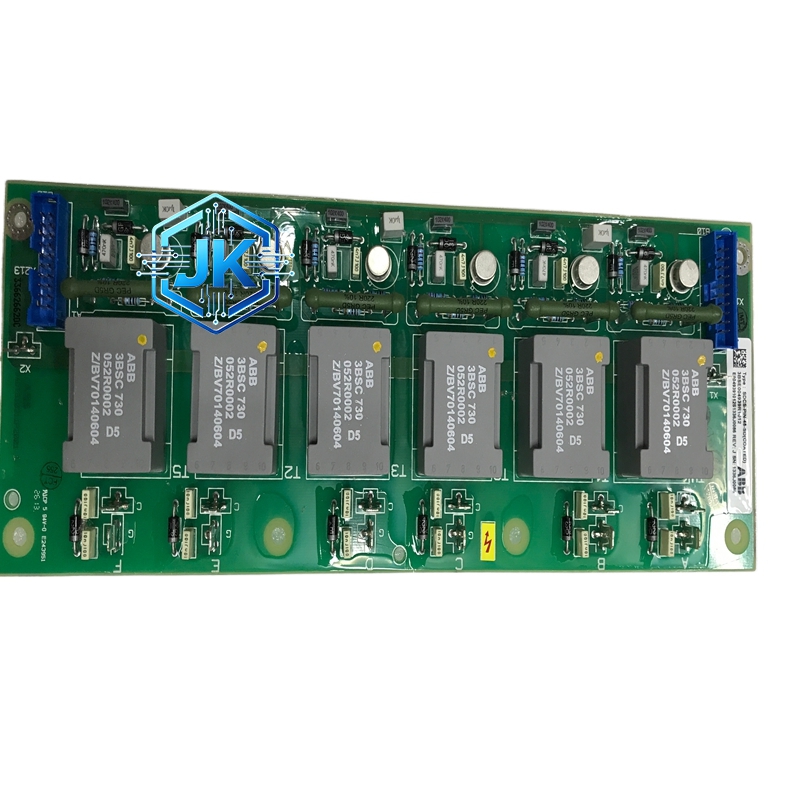

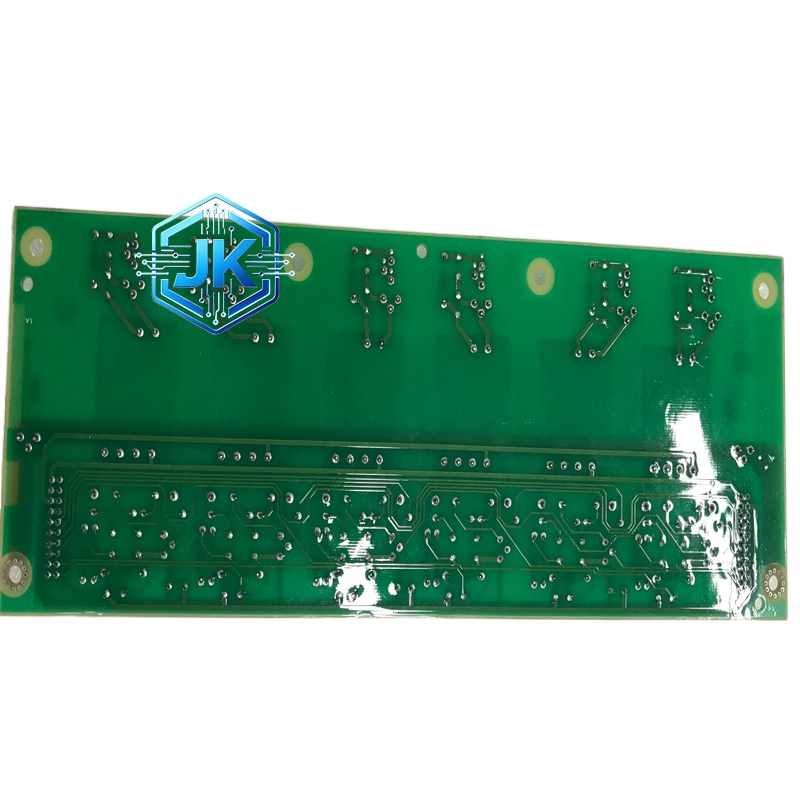

ABB SDCS-PIN-48-SD 模拟量输入数字量输入扩展模块（SD 版本）
技术规格：
所属系列：ACS1000 系列变频器扩展模块
模拟量输入（AI）：4 路，DC 0-10V 或 4-20mA
数字量输入（DI）：8 路，干接点输入，PNP/NPN 可选
AI 分辨率****：12 位 ADC
DI 响应时间****：≤ 5ms
隔离电压：AI/DI 与主回路 > 1500V DC 隔离
供电：由变频器背板直接供电
功能特点：
8 路 DI 大容量输入：满足大量开关量监控需求
4 路 AI 精度高：适合接入温度、压力、流量等模拟量传感器
通道独立配置：每路 AI 和 DI 均可在参数中单独定义功能和阈值
状态指示：前面板 LED 实时显示每路通道的通断状态
热插拔支持：支持带电插拔（需变频器支持该功能）
性能参数：
AI 精度****：±0.5% FS（满量程）
DI 滤波时间：可设置 1-100ms
工作温度：-10℃ 至 +50℃（标准版）
防护等级：模块本身 IP20（安装于柜内时由柜体提供防护）
MTBF：> 60000 小时
材质构成：
PCB：标准 FR-4 电路板（无三防涂层）
AD 芯片：12 位 ADC 转换器
光耦：数字隔离光耦
接线端子：标准镀锡弹簧端子
外壳：阻燃 ABS 塑料
结构特征：
尺寸：标准 DIN 导轨宽度模块（约 72mm 宽）
安装方式：插入 ACS1000 变频器背板扩展槽
前面板：12 个 LED 指示灯（4 个 AI 状态 + 8 个 DI 状态）
接线端子：底部 AI 区（4 组）和 DI 区（8 组），共 12 组端子
工作原理：
与 SDCS-PIN-46-COAT 原理一致，4 路 AI 信号经 ADC 采样后送入主控板，8 路 DI 信号经光耦隔离后送入主控板。主控板根据参数设置将这些信号用于控制逻辑运算。
安装要求：
仅适用于安装在封闭控制柜内的环境，不可直接暴露在室外
DI 接线需注意 PNP/NPN 类型与外部设备匹配
模块地址需唯一，不可与其他扩展模块地址重复
使用注意事项：
由于无三防涂层，不可安装在高湿度（>85% RH）或有腐蚀性气体的环境中
如果某路 AI 读数始终为零，需检查该通道的接线和参数设置
不使用的 DI 通道必须短接，防止浮空误触发
定期清洁模块表面灰尘，保持散热良好
