描述

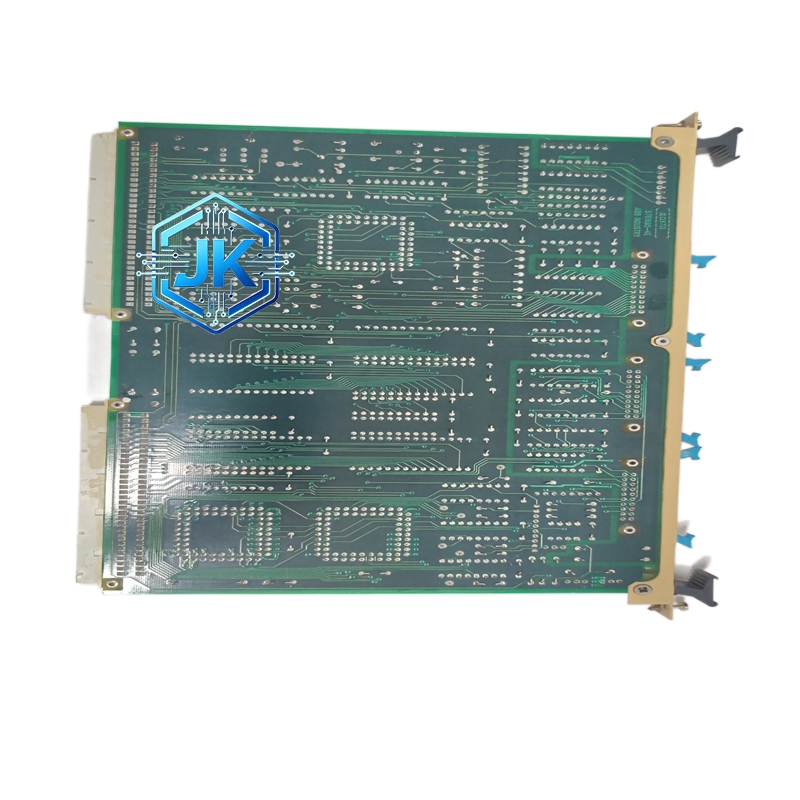

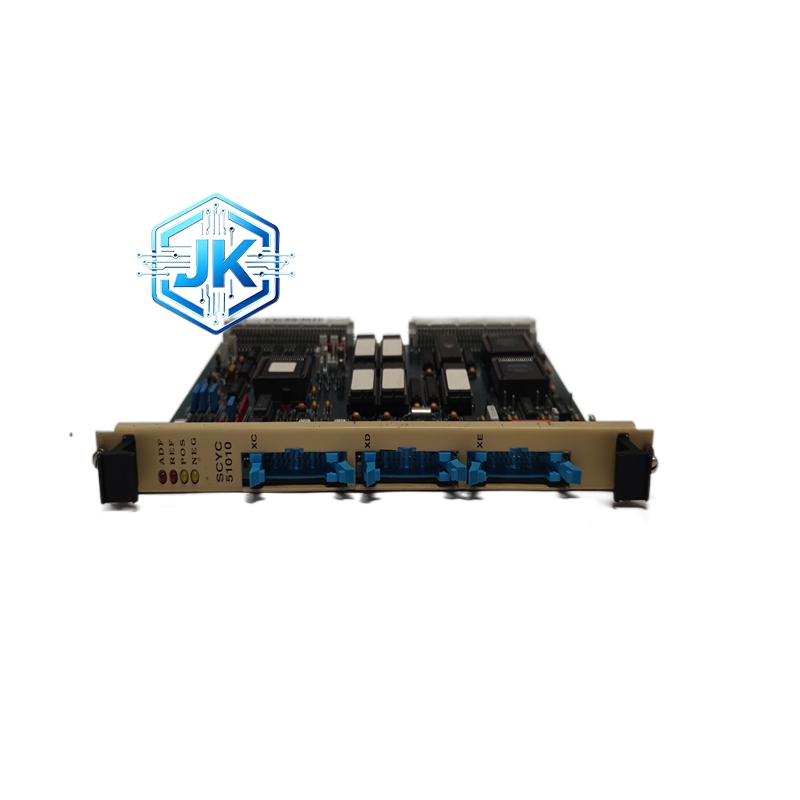

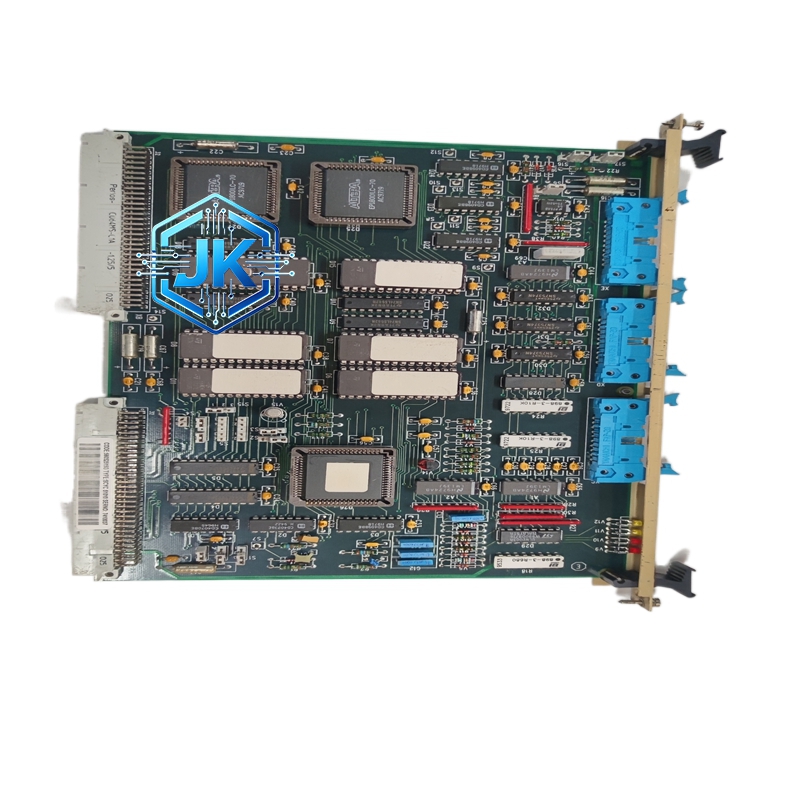

ABB SCYC51010 直流系统绝缘监察装置（58052515G）
技术规格：
监测电压等级： 220 V DC或110 V DC（通过内部设置选择）
绝缘电阻测量范围： 1 kΩ至1 MΩ（覆盖从严重绝缘降低到正常范围）
报警阈值设定： 25 kΩ（典型值），可在10 kΩ至100 kΩ范围内调节
测量精度： ±5%（在20 kΩ至500 kΩ范围内），±10%（在1 kΩ至20 kΩ范围内）
响应时间： 小于3秒（从绝缘下降到报警值开始计时）
输出继电器： 2组转换继电器（1组报警、1组预告警），触点容量250 V AC 5 A / 30 V DC 5 A
供电方式： 直接由被监测的直流系统供电，无需外部电源
功耗： 小于2 W
工作温度： -10至+55°C
安装方式： DIN 35 mm导轨安装
符合标准： IEC 61557-8、DL/T 856
材质构成：
外壳： 阻燃ABS工程塑料，IP40防护等级（前面板）
端子排： 铜合金镀镍，耐腐蚀
内部电路板： FR-4环氧玻璃纤维板，防潮涂层处理
继电器： 密封型电磁继电器，环氧树脂封装
显示屏： LCD液晶显示屏（部分型号），显示实时绝缘电阻值
结构特征：
外形尺寸： 标准DIN导轨安装宽度（约105 mm宽）
前面板： 设有LCD显示屏（显示正负极对地绝缘电阻值）、4个LED指示灯（电源正常、正极绝缘正常、负极绝缘正常、报警）、两个设定旋钮（报警阈值和延时时间）
接线端子： 上排为直流系统正负极输入端子，下排为继电器输出端子和报警信号端子
安装方式： DIN 35 mm标准导轨卡扣安装
工作原理：
SCYC51010采用电桥法（不平衡电桥原理）测量直流系统的对地绝缘电阻。装置内部向直流系统的正极和负极分别注入一个已知的低频交流检测信号（或利用直流系统自身的纹波），通过测量正负极对地的电压降来计算各自的对地绝缘电阻值。当任一极的对地绝缘电阻低于设定的报警阈值时，装置驱动报警继电器动作，同时通过LED和显示屏发出报警信号。由于采用注入信号法，测量不受直流系统电压波动的影响，精度高、抗干扰能力强。
功能特点：
同时监测正负极： 实时分别显示正极对地和负极对地的绝缘电阻值
双继电器输出： 报警继电器（严重绝缘降低时动作）和预告警继电器（绝缘开始下降时动作），实现分级报警
阈值可调： 报警阈值通过前面板旋钮连续可调，适应不同系统要求
延时功能： 设有动作延时设定，避免瞬时绝缘波动引起误报警
自检功能： 装置上电后自动进行自检，故障时发出指示
低功耗： 小于2 W的功耗对被监测直流系统几乎无影响
抗纹波干扰： 内部滤波电路有效抑制直流系统中的开关电源纹波干扰
安装要求：
接入方式： 装置的正负极输入端直接并联在直流母线的正负极上
安装位置： 安装在直流屏内或靠近直流母线的位置，便于观察和维护
接线要求： 正负极接线不可接反，否则将损坏装置
接地： 装置外壳应可靠接地
与直流系统的关系： 装置接入后对直流系统的影响极小（小于2 W功耗）
使用注意事项：
不可接入交流系统： 该装置仅适用于直流系统，接入交流将导致损坏
报警后及时处理： 绝缘降低报警后应立即查找接地点并消除，避免发展为两点接地短路
定期校验： 建议每年使用标准电阻进行一次精度校验
阈值设定： 报警阈值应根据直流系统的电压等级和运行要求合理设定，一般220 V系统设为25 kΩ
存储： 未使用时存放在干燥处，避免受潮
应用场景：
变电站直流操作电源绝缘监测、发电厂UPS和蓄电池组直流母线绝缘监测、通信基站-48 V直流电源绝缘监测、铁路信号直流系统绝缘监测、工厂应急直流电源绝缘监测、电动汽车充电站直流侧绝缘监测等。
