描述

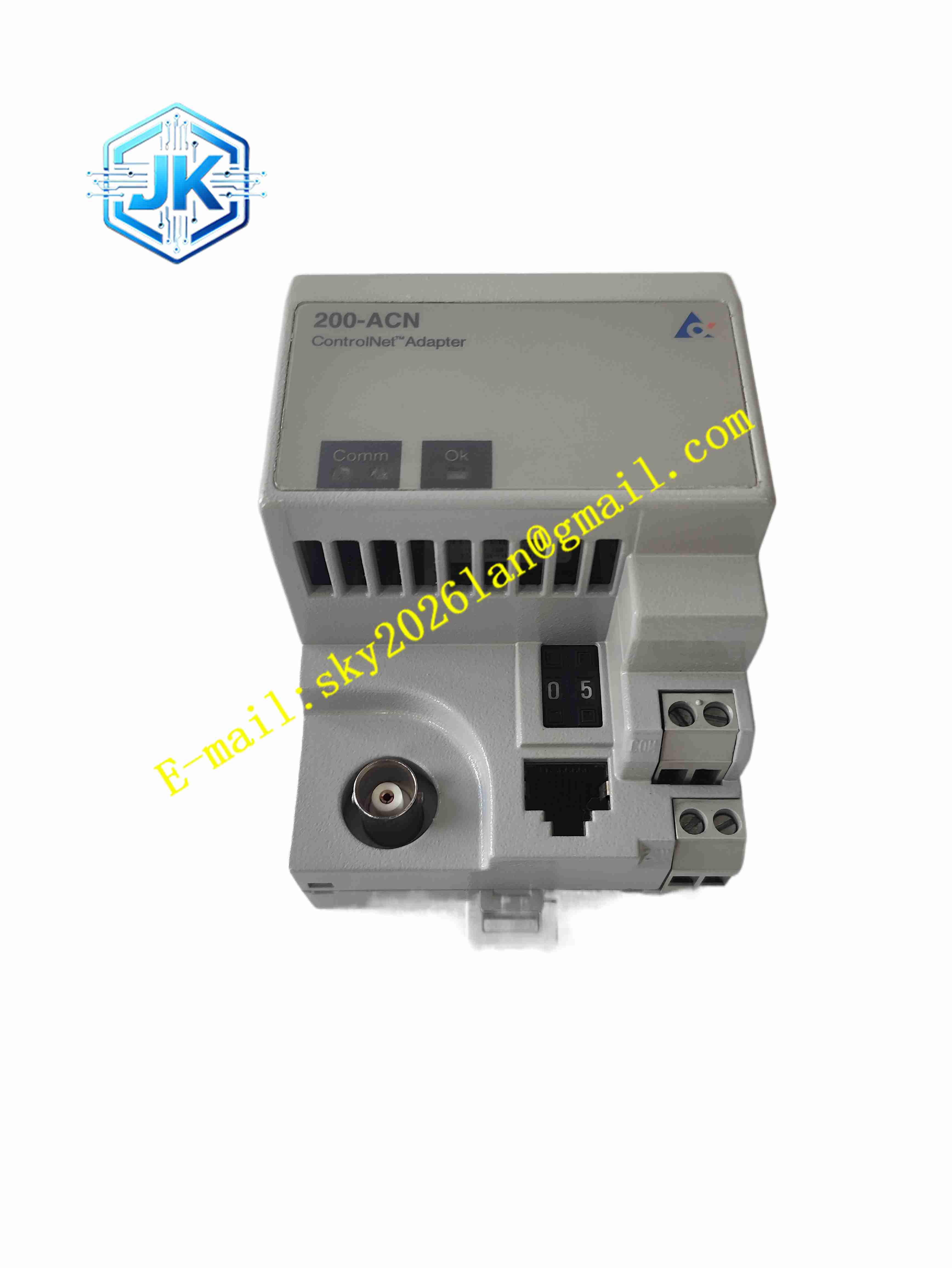

ABB S200-ACN (490176050)
技术规格
- 产品类型：S200 I/O 通信适配器
- 件号：490176050
- 背板接口：S200 I/O 机架背板
- 网络接口：工业控制网络口
- 电源：S200 机架背板供电
- 工作温度：0 °C 至 +60 °C
- 存储温度：-20 °C 至 +70 °C
- 湿度：5% 至 95%，无凝露
- 防护等级：IP20
- 安装方式：S200 I/O 机架插卡
- 状态指示：电源、运行、网络故障 LED
功能特点
- S200 I/O 机架与主自动化控制器接口
- 背板与工业网络间协议转换
- 与主控制器循环 I/O 数据交换
- 网络故障和背板故障诊断
- 前面板 LED 状态指示
- 支持 系列模拟和数字 I/O 模块
- 维护热插拔
- 网络错误计数记录
- 机架模块间数据同步
- 工业连续运行
应用场景
- ABB 分布式自动化远程 I/O 机架
- 水处理厂远程信号采集
- 电厂辅助系统远程 I/O
- 水泥厂过程自动化
- 通用工厂分布式控制系统
材质构成
- 前面板：工程塑料板
- 电路板：FR4 三防板
- 通信芯片：工业网络控制器
- 背板连接器：金手指边缘连接器
- LED：状态指示灯
- 安装：塑料锁扣
结构特征
- 机架插卡模块
- 前面板状态 LED
- 后侧金手指接 背板
- 内部网络处理器和背板接口电路
- 前面板锁扣
- 紧凑板结构适配 机架槽
工作原理 模块通过 背板与机架上所有 I/O 卡通信，采集输入数据并分配主控制器下发的输出命令。将背板并行数据转换为网络协议包发送主控制器。接收网络包解析为背板信号送 I/O 模块。诊断电路监测背板和网络通信健康，通过 LED 上报故障。
安装要求
- 断电后插入 机架指定槽
- 网络电缆接模块通信口
- 机架保护接地
- 环境温度 0 °C 至 +60 °C
- 在控制器软件配置网络站地址
- 上电后验证 I/O 机架与主控制器数据交换
- 锁好前面板锁扣
使用注意事项
- 处理模块佩戴防静电
- 控制网络内网络地址唯一
- 使用屏蔽网络电缆并正确接地
- 无系统冗余时不得热插拔
- 备用模块防静电包装存放
- 定期检查网络链路 LED
- 拔模块前断开机架电源
