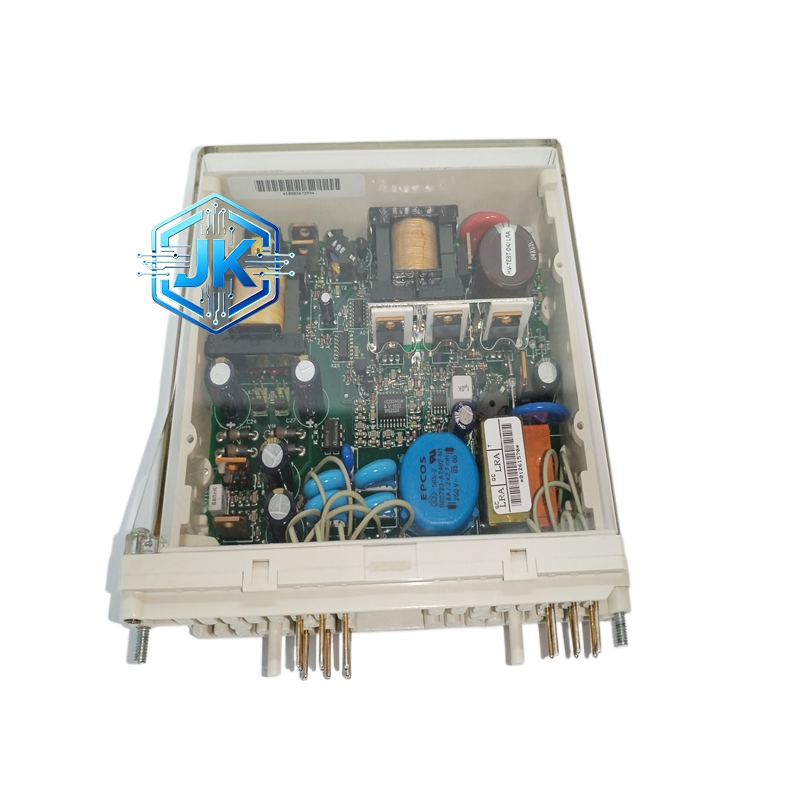

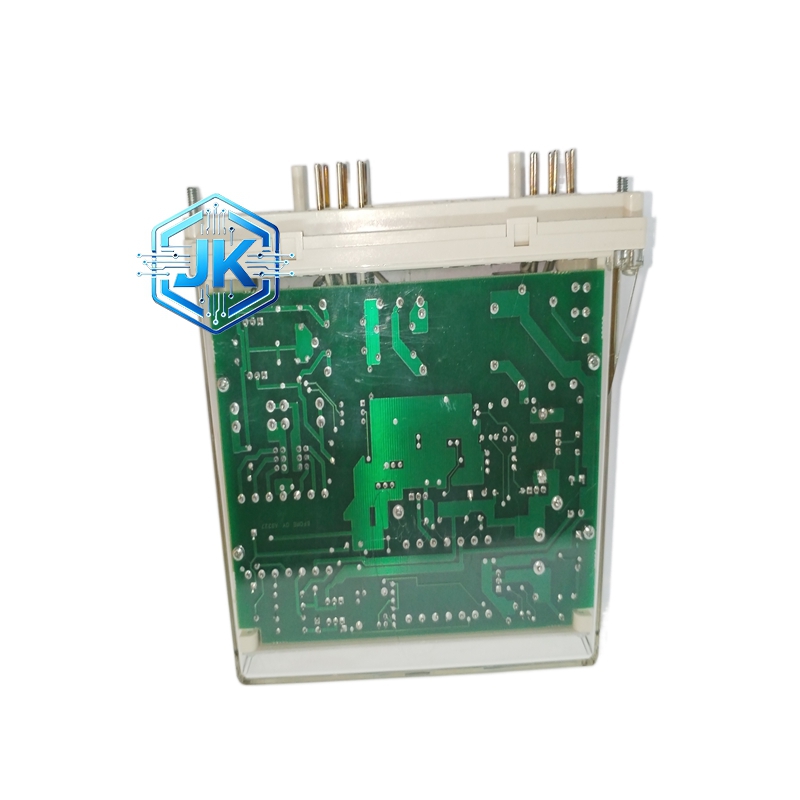

Name: ABB RXTUG 通用温度输入模块
Brand: simple

描述

ABB RXTUG 通用温度输入模块

技术规格：

通道数量： 8路模拟量输入（温度专用）
支持传感器类型：热电偶（J、K、T、E、N、S、R、B型）、热电阻（Pt100、Pt1000、Cu50、Cu100）、直流毫伏信号（-50 mV至+50 mV）
输入信号：热电偶mV信号 / 热电阻Ω信号 / 直流mV信号
分辨率： 16位A/D转换器
精度：热电偶±0.5℃（典型值），热电阻±0.3℃（典型值），直流mV±0.1% FS
冷端补偿：内置，精度±0.5℃
扫描速率：每通道每秒4次
激励电流：热电阻模式下提供1 mA恒流激励（可选0.5 mA或2 mA）
隔离方式：通道间隔离，通道与逻辑侧隔离
隔离电压： 500 V DC（通道间），500 V DC（通道与逻辑侧）
工作电压： 24 V DC（由I/O总线供电）
功耗：约4 W
安装方式： DIN导轨安装（35毫米标准导轨）
防护等级： IP20
环境温度： 0℃至+55℃

功能特点：

8通道温度输入，是RXIIK4通道数的2倍
同时支持热电偶、热电阻和直流毫伏三种输入类型，各通道独立配置
内置高精度冷端补偿，自动修正环境温度影响
内置线性化算法，支持所有标准热电偶类型
激励电流可软件设置（0.5 mA、1 mA、2 mA），适应不同热电阻
具备断线检测和传感器故障检测功能
模块自带8个LED指示灯，实时显示各通道状态
支持ABB Control Builder M的在线校准、诊断和参数配置
支持事件记录功能，记录温度越限和传感器故障事件

性能参数：

热电偶测量范围： -200℃至+1800℃（视类型而定）
热电阻测量范围： -200℃至+850℃（Pt100）
直流mV测量范围： -50 mV至+50 mV
转换时间：小于10毫秒/通道
线性度：满量程的±0.1%
温度漂移：小于15 ppm/℃
响应时间：小于500毫秒（90%阶跃响应）
平均无故障时间（MTBF）：大于120000小时

材质构成：

外壳：阻燃ABS工程塑料，UL94 V-0等级
PCB板： FR-4环氧玻璃纤维板，Tg170等级，6层板设计
冷端补偿传感器：高精度NTC热敏电阻，精度±0.1℃
A/D转换器：亚德诺（ADI）工业级16位ADC芯片
可编程激励源：精密恒流源芯片，可软件设置0.5/1/2 mA
端子排：黄铜镀镍，弹簧式接线端子，8通道共16至24个端子（视接线方式而定）
LED指示灯：高亮度绿色LED，8个

结构特征：
模块尺寸约为宽度80毫米、高度120毫米、深度80毫米（宽度是标准模块的2倍）。正面设有8个通道状态LED指示灯和4个系统状态LED指示灯。背部设有8组专用接线端子和1个I/O总线连接器。模块内部设有DIP开关或通过软件配置各通道的传感器类型和激励电流。模块内部分为两组，每组4通道，组间隔离。

工作原理：
各通道根据配置的传感器类型进行不同的信号处理。热电偶通道：信号经冷端补偿后送入A/D转换器，经线性化算法转换为温度值。热电阻通道：1 mA恒流激励流过热电阻产生电压降，经A/D转换后根据电阻-温度对照表计算温度值。直流mV通道：信号经放大和滤波后直接送入A/D转换器，按比例换算为工程量。所有通道的处理结果通过I/O总线传送至主处理器。
