ABB REX521GHHGSH05G 电机保护继电器
技术规格：
额定电流范围：0.1A 至 600A（通过外部 CT 接入，二次侧 5A 或 1A）。
辅助电源：AC/DC 24V 至 240V 宽范围供电。
保护功能：热过载保护（I²t 模型）、过流保护（I>>）、堵转保护、缺相保护、三相不平衡保护、接地故障保护（SEF/GEF）。
输出触点：3 组常开 + 1 组常闭（可编程）。
通信：RS-485（Modbus RTU），可选 Profibus DP 或 DeviceNet。
测量精度：电流测量精度 ±1%，温度模拟输出精度 ±2℃。
功能特点：
精确的热模型：基于 ABB 专利的热过载算法（I²t），精确模拟电机绕组的发热和冷却过程，避免误跳闸和保护不足。
温度模拟输出：提供 4-20mA 或 0-10V 模拟输出，实时反映电机绕组温度，可接入 DCS 系统。
启动监控：记录电机启动次数和启动时间，累计启动次数过多时发出预警。
故障诊断：提供详细的故障代码和事件记录，帮助快速定位问题。
可编程特性：所有保护定值、时间延迟、输出逻辑均可通过面板或通信修改。
性能参数：
动作时间：过流速断段小于 25ms，热过载段根据电流倍数在 2 至 300 秒之间。
整定范围：电流整定 0.1 至 1 倍额定电流，时间整定 0.1 至 60 秒。
工作温度：-25℃ 至 +55℃。
抗振动：符合 IEC 60068-2-6 标准。
MTBF：超过 100,000 小时。
材质构成：
外壳：阻燃 PC/ABS 合金塑料，耐冲击。
前面板：IP54 防护等级，可防尘防溅水。

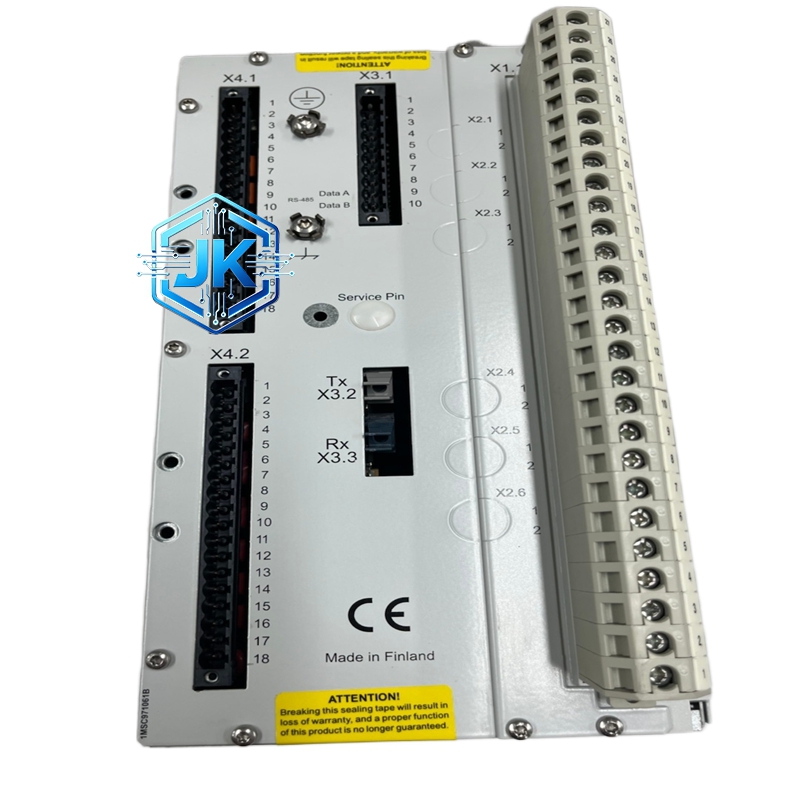

端子：弹簧式接线端子，接线迅速。
内部：全封闭灌封工艺，防潮防尘。

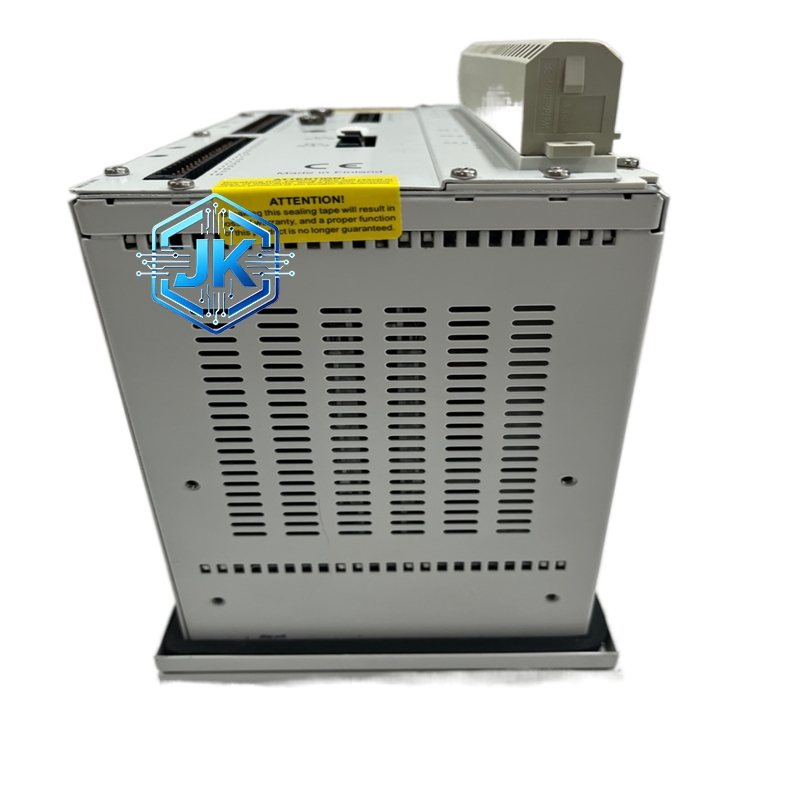

结构特征：
紧凑型设计，宽度为 1/4 DIN 或标准模块宽度。

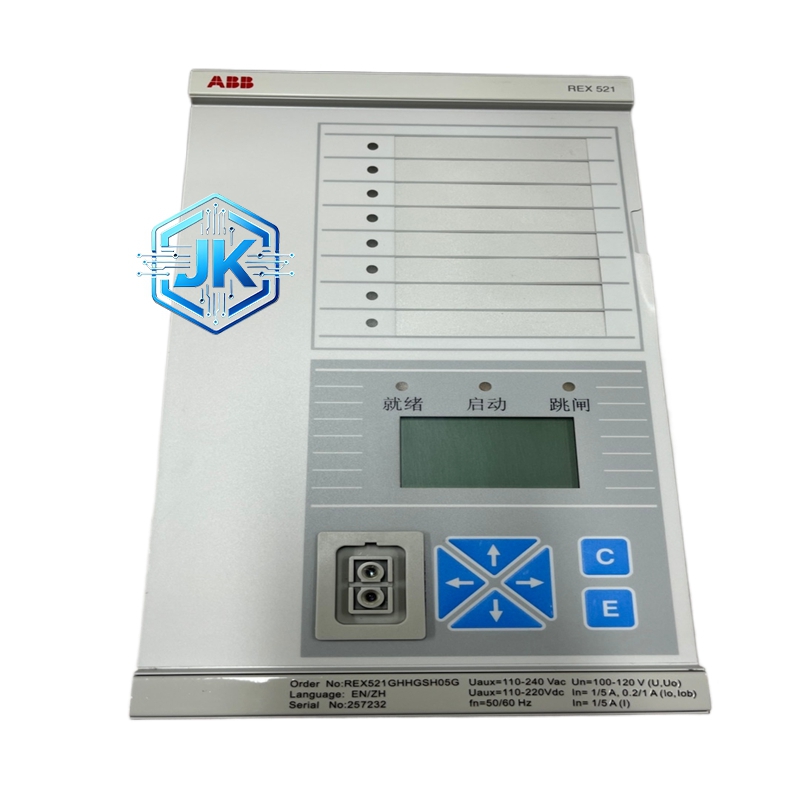

前面板带有图形 LCD 显示屏和 4 个编程按键。
顶部设有状态指示 LED（电源、运行、故障、报警）。
支持 DIN 导轨安装或螺钉固定安装。
工作原理：
REX521 通过 CT 采集三相电流，CPU 实时计算每相电流的有效值和负序分量。热保护算法根据 I²t 积分模型计算电机绕组的等效温度，当温度超过设定的报警阈值时输出报警信号，超过跳闸阈值时驱动出口继电器动作。堵转保护通过检测电流与转速的关系来判断电机是否堵转。所有数据通过通信接口上传至上位系统。
安装要求：
安装位置应远离大功率变频器和强磁场源，间距不小于 300mm。
CT 安装在继电器下方或旁侧，二次线长度不超过 5 米。
辅助电源接线注意正负极性，接反会烧毁内部电路。
接地端子必须可靠连接至控制柜接地排。
使用注意事项：
电机参数（额定电流、额定功率、额定电压）必须准确输入，否则热保护将不准确。
首次使用需进行电机参数自学习（Auto-tuning），让继电器自动匹配电机特性。
定期清洁前面板，确保显示屏清晰可读。
如果电机频繁在高温环境运行，需调整温度补偿系数。
