描述

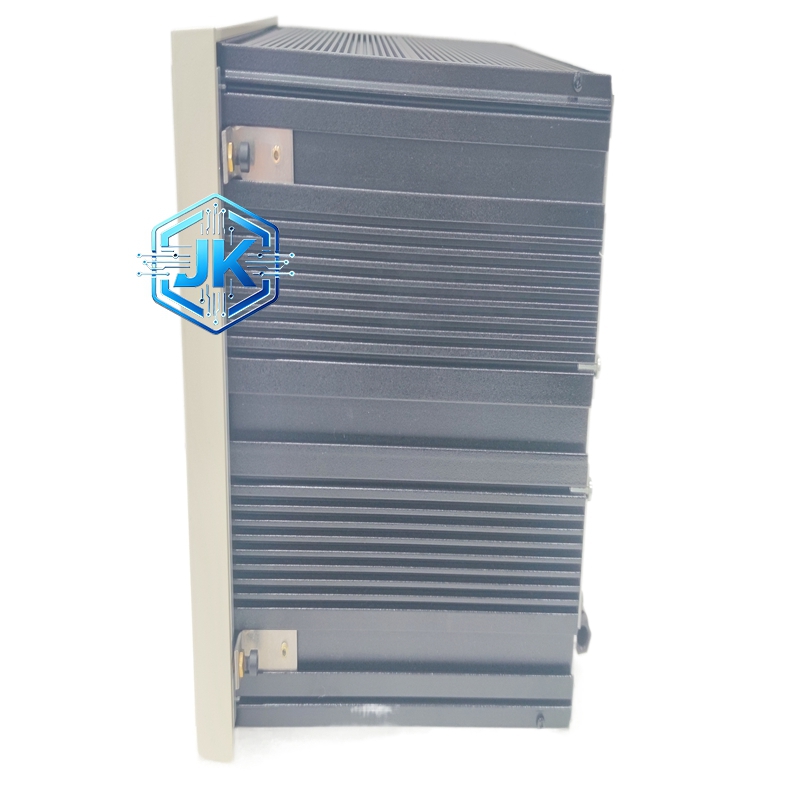

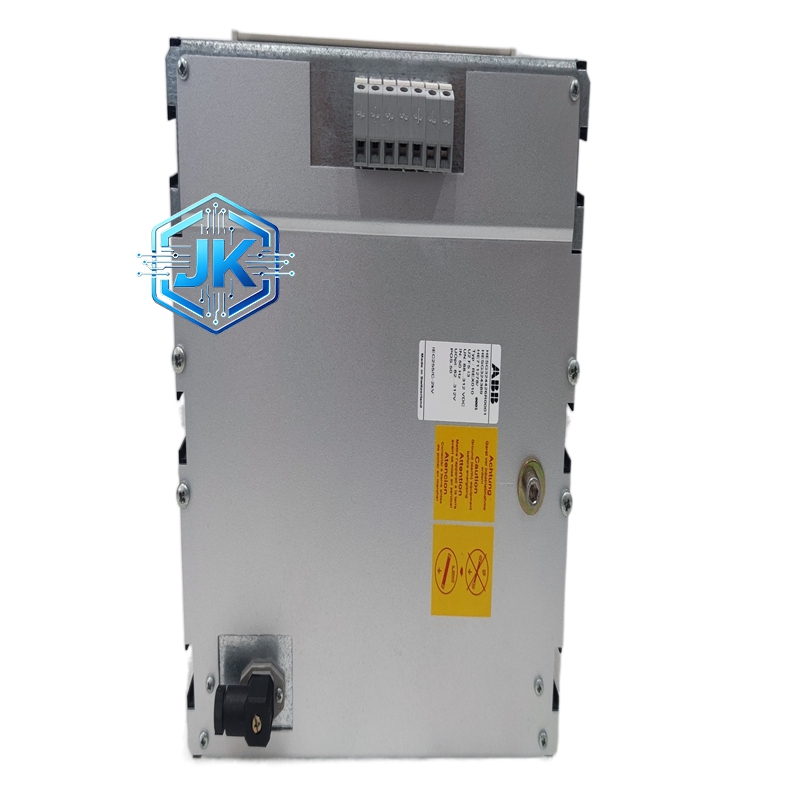

ABB REX010 HESG324426R0001 通信网关模块
技术规格：
- 功能类型： 通信协议转换网关
- 下行通信： Modbus RTU（RS485）、Profibus DP
- 上行通信： AC 800M FIO总线、Modbus TCP、OPC DA/UA
- 通信接口： 1个RS485串口 + 1个以太网端口（RJ45）
- 串口参数： 波特率1200至115200 bps可调，8位数据位，1位停止位
- 以太网参数： 10/100 Mbps自适应
- 二进制输入： 4路
- 二进制输出： 4路
- 工作电压： 24 V DC
- 功耗： 小于3 W
- 防护等级： IP20
- 安装方式： DIN导轨安装（35毫米标准导轨）
功能特点：
- 实现Modbus RTU/Profibus DP与AC 800M FIO总线之间的双向数据转换
- 支持OPC DA和OPC UA协议，便于与第三方SCADA系统集成
- 内置数据缓冲功能，通信中断时暂存数据，恢复后自动上传
- 支持最多32个Modbus从站设备的同时接入
- 内置Web服务器，支持通过浏览器进行配置和监控
- 支持SNMP协议，便于网络管理
性能参数：
- 数据转换延迟： 小于10毫秒
- Modbus从站数量： 最多32个
- OPC标签数量： 最多1000个
- 平均无故障时间（MTBF）： 大于80000小时
材质构成：
- 外壳： 阻燃ABS工程塑料，UL94 V-0等级
- PCB板： FR-4环氧玻璃纤维板，4层板设计
- 以太网接口： RJ45磁隔离变压器，EMC防护等级IV级
- RS485接口： 光电隔离，隔离电压1500 V DC
- 端子： 镀金触点，耐插拔1000次以上
结构特征：

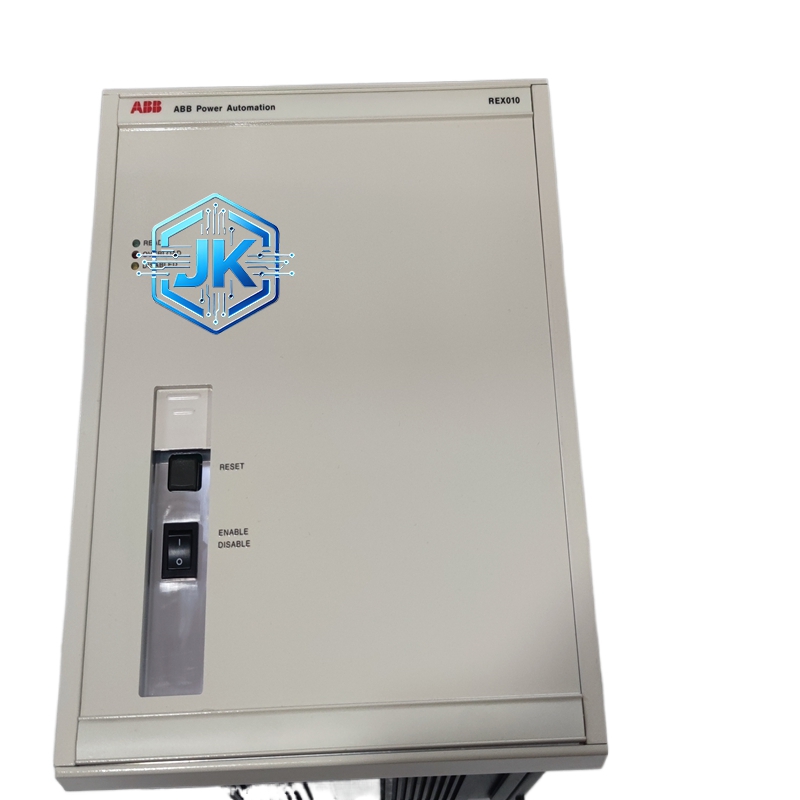

模块尺寸约为宽度40毫米、高度120毫米、深度80毫米。正面设有4个LED状态指示灯（电源、运行、通信、故障）。背部设有1个RJ45以太网接口、1个RS485接口、4路DI和4路DO端子。
工作原理：
REX010接收来自现场设备的Modbus RTU或Profibus DP数据帧，将其解析为内部数据格式，再封装为AC 800M FIO总线协议发送至主处理器。反向通信时，将FIO总线数据转换为Modbus TCP或OPC数据发送至上位系统。光电隔离电路确保现场侧与系统侧的电气隔离。
优势亮点：
- 协议转换功能强大，一台模块替代多台协议转换器
- 光电隔离设计，抗干扰能力强
- 体积小巧，安装方便
- 支持OPC UA，满足工业4.0需求
适用行业：
-800M DCS系统与现场Modbus设备的连接
- 工业自动化系统的协议桥接
- 楼宇自动化系统的数据集成
- 水处理、暖通空调等行业的系统集成
型号系列：
属于ABB REX000系列，REX010为通信网关版本。
安装要求：
- 安装在DIN导轨上，导轨宽度35毫米
- RS485电缆使用屏蔽双绞线，最长1200米
- 以太网电缆使用CAT5e屏蔽线，最长100米
- 模块需单独供电，使用ABB QUINT系列电源
- 前后需预留至少20毫米的散热空间
使用注意事项：
- Modbus从站地址需在模块中正确设置，避免地址冲突
- RS485总线需在两端加装120欧姆终端电阻
- 上电前需确认所有通信参数配置正确
- 固件升级需通过ABB官方工具进行
