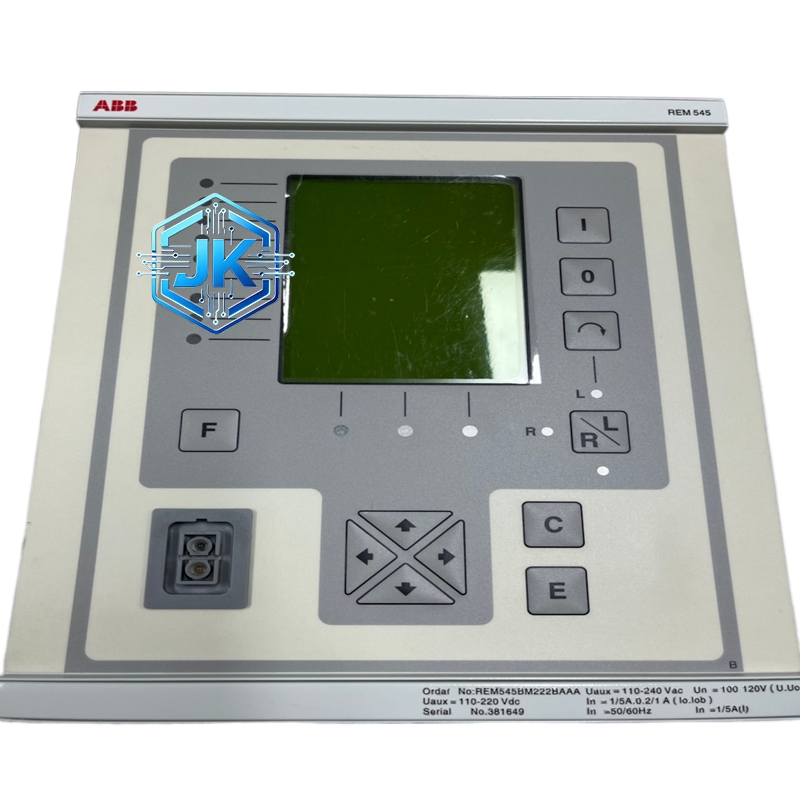

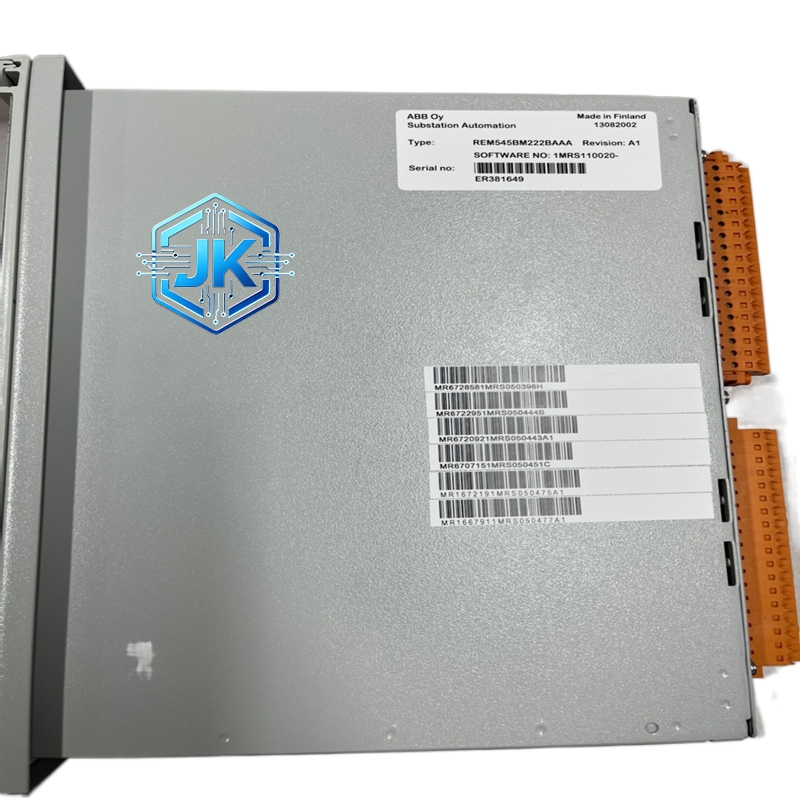

ABB REM545BM222BAAA 配电变压器保护测控装置
技术规格：
额定电流：变压器各侧 5A / 1A（通过 CT 接入）。
额定电压：辅助电源 AC/DC 110V / 220V。
差动保护：变压器纵差保护，比率制动，二次谐波制动。
后备保护：三段式过流保护（I>>、I>、I<）、过压/欠压保护、零序过流保护。
非电量保护：瓦斯保护（重瓦斯跳闸、轻瓦斯报警）、温度保护（PT100 / PTC）、压力释放保护。
测量：三相电流、三相电压、有功/无功功率、功率因数、频率、有功/无功电度、需量。
通信：双以太网口，IEC 61850（MMS/GOOSE）、DNP3.0、Modbus TCP，RS-485 接口。
输出：6 组可编程输出继电器 + 2 组非电量输入。
事件记录：> 500 条 SOE。
功能特点：
变压器差动保护：采用比率制动特性和二次谐波制动，有效防止变压器空载合闸时因励磁涌流导致的误动。
非电量保护集成：提供瓦斯、温度、压力释放等非电量输入接口，实现变压器本体保护的全面覆盖。
电度计量：内置高精度电度计量功能，支持有功和无功电度的双向计量，可用于线损分析。
配电自动化接口：通过 IEC 61850 GOOSE 报文与上级主站通信，支持遥控调压和遥控分合闸。
就地/远方切换：支持就地和远方两种操作模式，就地可通过面板按键进行操作。
性能参数：
差动保护动作时间：< 25ms。
过流 I>> 速断动作时间：< 30ms。
测量精度：电流 ±0.5%，电压 ±0.5%，电度 ±1%。
功耗：< 10W。
工作温度：-40℃ 至 +70℃（宽温型）。
MTBF：> 80,000 小时。
材质构成：
外壳：全封闭铝合金压铸外壳，表面黑色阳极氧化处理，IP40 防护等级。
前面板：钢化玻璃面板。
端子：镀银铜合金端子。
内部：模块化插件结构，各功能板卡可独立更换。
结构特征：
标准 1/4 DIN 或半 DIN 尺寸，适合安装在变压器保护屏或开关柜仪表门上。
前面板设有 LCD 显示屏和全功能按键。
背部接口丰富：双以太网、RS-485、IRIG-B、DI/DO 端子、CT/PT 输入端子、非电量输入端子。
支持 DIN 导轨安装和面板嵌入式安装。
工作原理：
REM545 实时采集变压器各侧的电流和电压，通过差动算法计算差动电流和制动电流。当差动电流超过比率制动特性曲线的动作边界，且不满足励磁涌流判据时，判定为变压器内部故障，立即发出跳闸命令。后备保护在差动保护拒动时按过流定值和延时动作。非电量保护通过硬接线直接驱动出口继电器，不经软件判断，确保最高可靠性。所有测量数据和事件通过以太网口上传至配电主站系统。
安装要求：
变压器各侧 CT 的变比和极性必须严格按照保护配置单接线，差动保护对 CT 匹配要求极高。
瓦斯继电器和温度传感器的电缆必须使用屏蔽电缆，屏蔽层单端接地。
辅助电源建议采用双回路供电，提高保护可靠性。
安装位置应远离变压器本体的强磁场区域，减少电磁干扰。
接地电阻小于 1Ω。
使用注意事项：
变压器投运前必须进行带负荷向量检查，确认差动保护的极性和变比正确。
每季度检查一次非电量保护（瓦斯、温度）的接线和传感器状态。
CT 回路严禁开路，PT 回路严禁短路。
差动保护和后备保护的定值修改必须经过计算和审批，并记录修改日志。
故障录波数据应定期导出备份，作为变压器状态分析的依据。
