描述

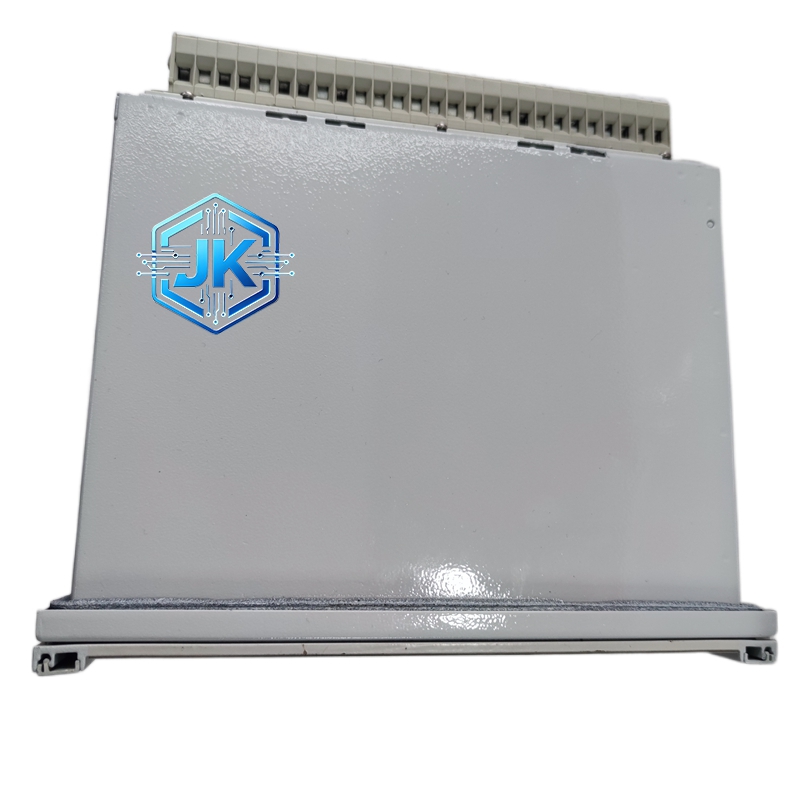

ABB REM543 电动机与变压器保护继电器
技术规格：
- 额定电流：1 A或5 A（可选）
- 额定电压：110 V DC/AC或220 V DC/AC
- 测量精度：电流0.2级，电压0.5级
- 差动保护：比率制动差动保护、二次谐波制动
- 过流保护：三段式定时限/反时限过流保护（I1、I2、I3）
- 接地保护：零序过流保护、零序方向过流保护
- 非电量保护：8路专用二进制输入（温度、振动、轴承温度等）
- 电动机保护：过负荷、堵转、启动超时、相不平衡、负序过流
- 通信接口：1个以太网端口（10/100 Mbps）+ 1个RS485串口
- 二进制输入：12路（可编程）
- 二进制输出：6路（可编程）
- 工作电压：110 V DC/AC或220 V DC/AC
- 功耗：小于10 W（典型值）
- 防护等级：IP50（前面板）
- 安装方式：盘面安装或DIN导轨安装
功能特点：
- 电动机和变压器保护功能集成于一体，一台装置满足两种保护需求
- 过负荷保护支持反时限特性（IEC 60255-151标准）
- 堵转保护和启动超时保护专门针对电动机应用
- 相不平衡保护和负序过流保护有效保护电动机绕组
- 支持就地和远方整定
- 内置故障录波，采样率4000 Hz
- 支持IEC 60870-5-103通信协议
性能参数：
- 最快保护动作时间：小于25毫秒（差动保护）
- 过负荷保护精度：小于3%
- 以太网通信速率：100 Mbps
- MTBF：大于120000小时
材质构成：
- 外壳：压铸铝合金+阻燃工程塑料，IP50
- 前面板：5.7英寸彩色TFT液晶屏（640×480像素）
- 端子排：黄铜镀银端子
- PCB板：6层FR-4（Tg180）
- 内部存储：64 MB Flash + 32 MB RAM
结构特征：

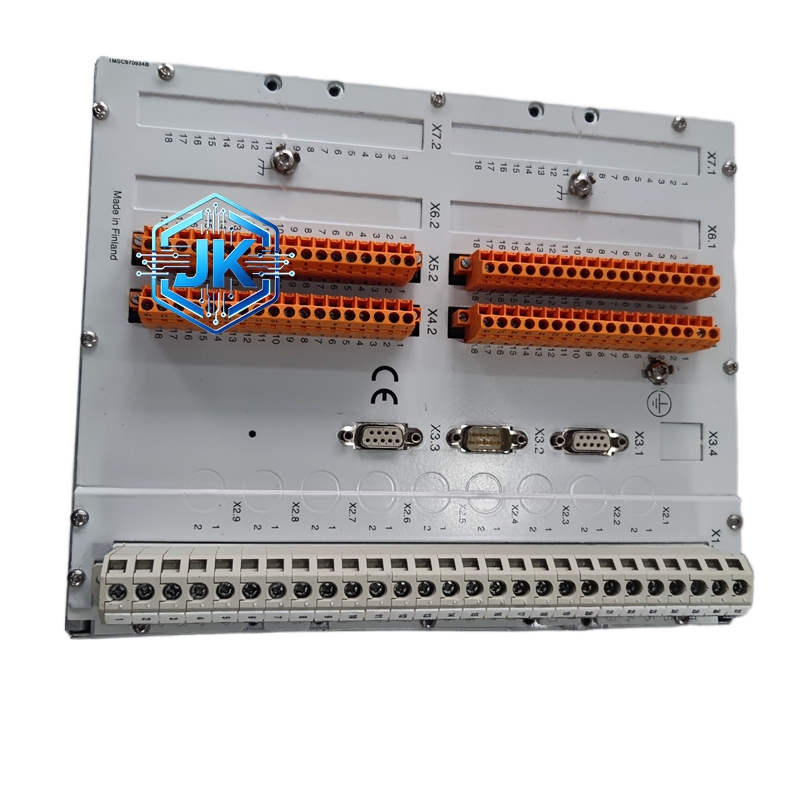

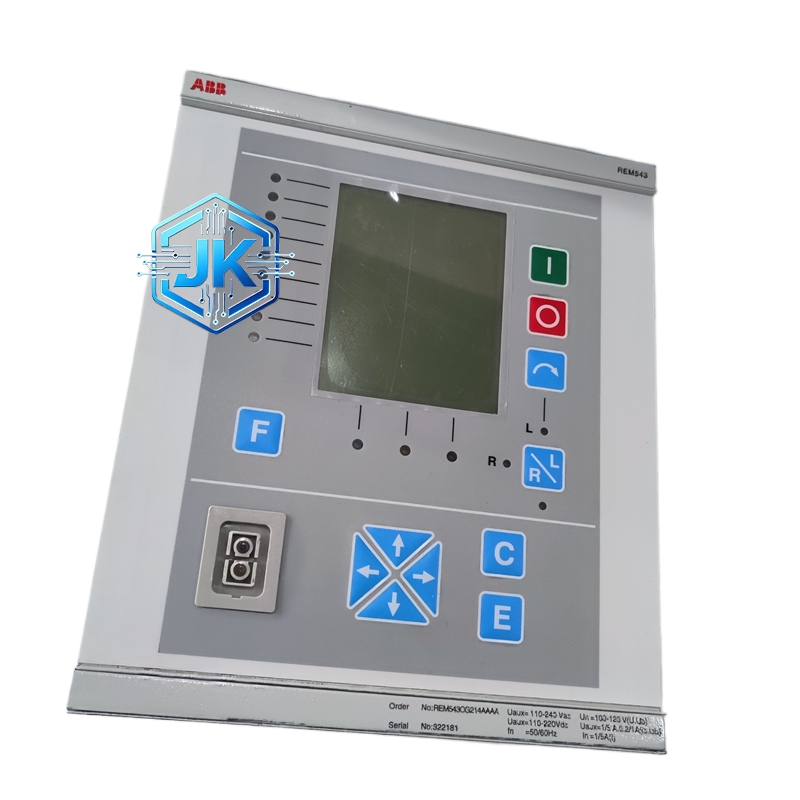

尺寸约265毫米×220毫米×140毫米，重量约2.5千克。正面5.7英寸液晶屏，背面以太网+RS485+12路I/O。
工作原理：
通过电流互感器采集电动机或变压器的电气量，CPU根据预设的保护算法实时判断运行状态。过负荷保护采用反时限特性，根据过载倍数自动计算允许运行时间。堵转保护检测电动机电流和转速关系，判断是否发生堵转。
安装要求：
- 电流互感器二次侧必须可靠接地
- 通信电缆使用屏蔽双绞线，两端接地
- 安装环境温度-10℃至+55℃
- 背面预留80毫米接线空间
使用注意事项：
- 电动机保护的CT变比需准确设置
- 过负荷保护定值需根据电动机额定参数整定
- 定期进行传动试验
