描述

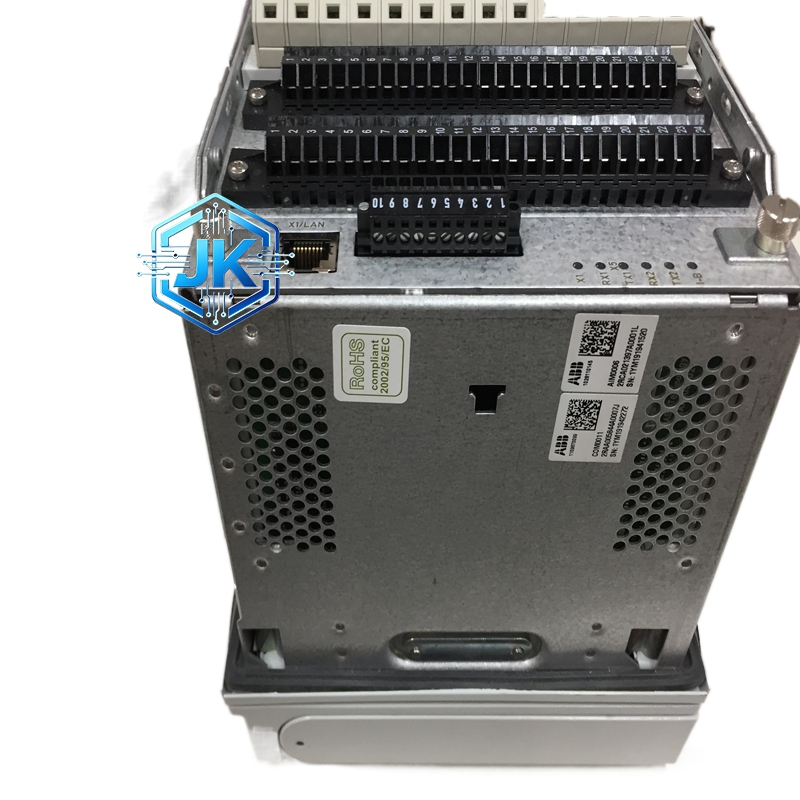

ABB REF615E-G 发电机-变压器组保护继电器
技术规格：
额定电流：发电机侧 5A / 1A，变压器侧 5A / 1A（均通过 CT 接入）。
额定电压：辅助电源 AC/DC 110V / 220V。
发电机保护：差动保护、定子接地保护、转子接地保护、失磁保护、逆功率保护、过电压保护。
变压器保护：差动保护、过流保护、过负荷保护、零序保护、非电量保护（瓦斯、温度）。
通信：双以太网口，IEC 61850（MMS/GOOSE/SV）、DNP3.0、Modbus TCP。
输出：10 组可编程输出继电器。
事件记录：> 1500 条 SOE，故障录波 > 300 帧。
功能特点：
发变组一体化保护：在一台装置中同时实现发电机和变压器的全部保护功能，减少设备数量和接线。
GOOSE 联锁：发电机保护和变压器保护通过 GOOSE 报文实时交换信息，例如变压器差动保护动作时联动跳开发电机出口断路器和高压侧断路器。
启动失灵保护：当发变组保护动作但断路器拒动时，通过 GOOSE 报文启动相邻断路器的失灵保护，确保故障切除。
非电量保护集成：同时接入发电机和变压器的瓦斯、温度、压力释放等非电量信号，统一管理。
自适应保护：支持自适应差动保护，能够自动识别 CT 变比变化和运行方式变化，保持保护灵敏度。
性能参数：
发电机差动动作时间：< 20ms。
变压器差动动作时间：< 25ms。
失磁保护动作时间：0.5 至 5s 可调。
测量精度：电流 ±0.2%，电压 ±0.2%。
功耗：< 15W。
工作温度：-25℃ 至 +70℃。
MTBF：> 100,000 小时。
材质构成：
外壳：全封闭压铸铝合金外壳，表面黑色阳极氧化处理。
前面板：钢化玻璃面板，带防眩光涂层。
端子：镀银铜合金端子。
内部：模块化插件结构，各功能板卡可独立更换。
结构特征：
半机箱尺寸，适合安装在电厂发变组保护屏上。
前面板设有大尺寸彩色 LCD 显示屏和全功能按键。
背部接口丰富：双以太网、RS-485、IRIG-B、DI/DO 端子、非电量输入端子。
支持面板嵌入式安装。
工作原理：
REF615E-G 同时采集发电机侧和变压器侧的电气量，分别运行发电机保护算法和变压器保护算法。当任一侧检测到故障时，通过 GOOSE 报文通知另一侧的保护装置，协调发出跳闸命令。例如，发电机内部故障时，发电机差动保护动作，同时通过 GOOSE 跳开发电机出口断路器和变压器高压侧断路器，确保故障完全隔离。
安装要求：
发电机侧和变压器侧的 CT 变比和极性必须严格按照保护配置单分别接线。
非电量保护（瓦斯、温度等）的电缆必须使用高绝缘屏蔽电缆。
辅助电源建议采用双回路 UPS 供电。
安装位置应远离励磁系统和大电流母线。
使用注意事项：
发变组保护投运前必须进行完整的带负荷向量检查和传动试验。
GOOSE 通信配置必须经过严格的测试，确保信息交换正确无误。
定期检查非电量保护回路的绝缘和接线。
故障录波数据应定期导出并分析，作为设备状态评估的依据。
