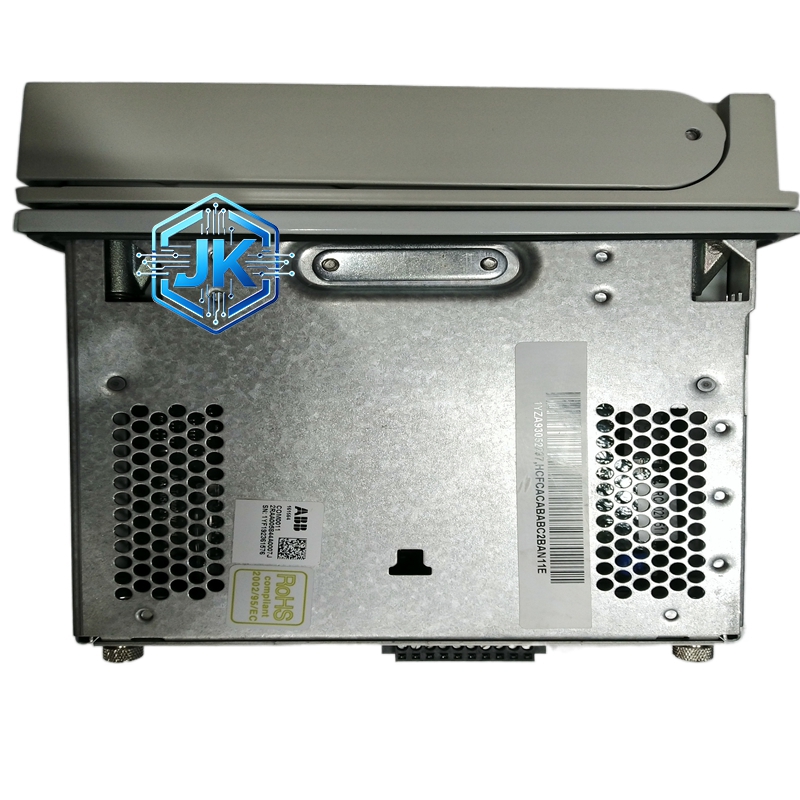

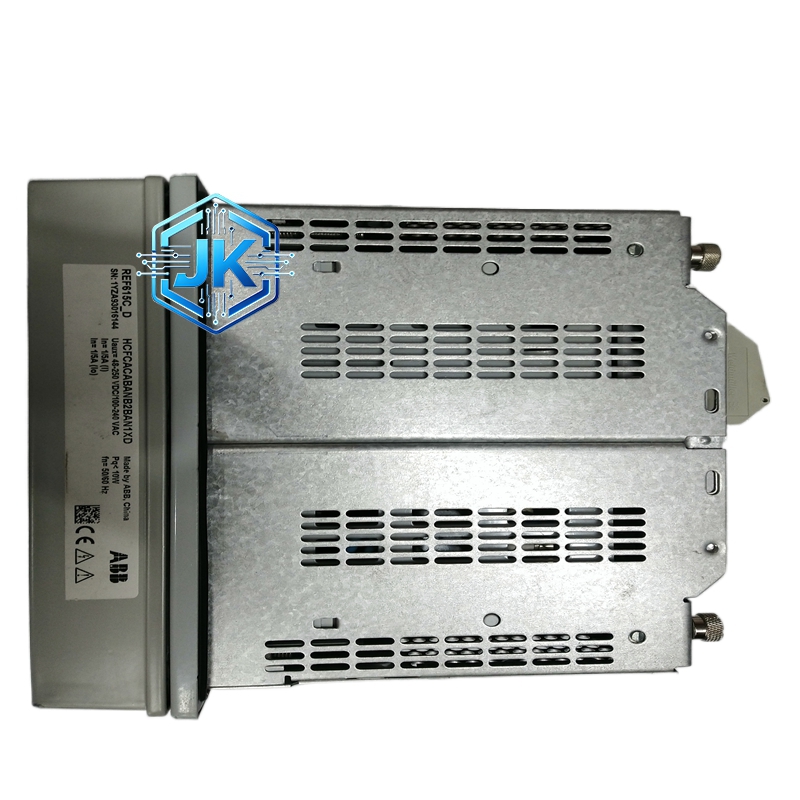

ABB REF615C-D 电动机保护继电器
技术规格：
额定电流：电动机回路 5A / 1A（通过 CT 接入）。
额定电压：辅助电源 AC/DC 110V / 220V。
差动保护：电动机纵差保护，比率制动，二次谐波制动。
过流保护：三段式过流（速断、限时速断、过负荷），反时限特性。
接地保护：零序过流保护（50/51G）。
启动保护：启动超时保护（74）、堵转保护（66）、相不平衡保护（46）。
通信：双以太网口，IEC 61850、DNP3.0、Modbus TCP。
输出：6 组可编程输出继电器。
事件记录：> 500 条 SOE。
功能特点：
启动超时保护：监测电动机启动时间，超过设定时间仍未达到额定转速时发出告警或跳闸，防止电动机因机械卡涩而烧毁。
堵转保护：检测电动机电流持续处于堵转状态（高电流低转速），及时跳闸保护电动机绕组。
相不平衡保护：检测三相电流不平衡度，防止因缺相运行导致电动机过热。
反时限过流：支持 IEC 标准反时限曲线和用户自定义曲线，精确匹配电动机的热容量特性。
非电量保护接口：提供轴承温度、振动等非电量输入接口（部分配置）。
性能参数：
差动保护动作时间：< 25ms。
过流 I>> 速断动作时间：< 30ms。
启动超时保护时间：1 至 60s 可调。
测量精度：电流 ±0.2%，电压 ±0.2%。
功耗：< 10W。
工作温度：-25℃ 至 +70℃。
MTBF：> 100,000 小时。
材质构成：
外壳：全封闭铝合金压铸外壳，表面喷砂氧化处理。
前面板：钢化玻璃面板。
端子：镀银铜端子。
内部：模块化设计，各功能板卡独立，便于维护更换。
结构特征：
半机箱尺寸，适合安装在电动机保护屏上。

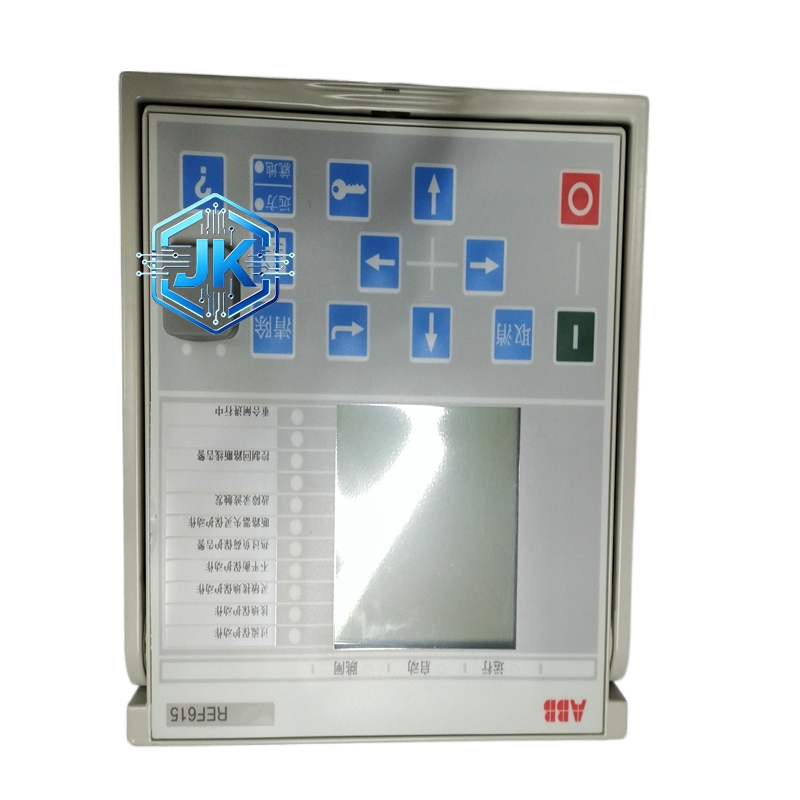

前面板设有 LCD 显示屏和按键。
背部接口丰富。
支持面板嵌入式安装。
工作原理：
REF615C-D 实时采集电动机的电流和电压信号，通过差动算法和过流算法判断故障类型。在电动机启动过程中，继电器自动进入启动监控模式，此时过流保护的定值自动抬高，避免启动电流导致误跳闸。当启动时间超过设定值或电流持续不下降时，判定为启动失败或堵转，发出跳闸命令。正常运行时，按常规过流保护定值进行监测。
安装要求：
电动机 CT 的变比和极性必须严格按照保护配置单接线。
辅助电源必须可靠，建议双回路供电。
继电器安装位置应远离电动机本体和变频器，减少电磁干扰。
接地电阻小于 1Ω。
使用注意事项：
电动机启动前，应确认启动超时保护和堵转保护的定值已正确设置。
定期检查 CT 回路的完整性，防止 CT 断线导致差动保护误动。
每次电动机跳闸后，应通过继电器的事件记录功能分析跳闸原因，不可盲目强送。
非电量保护的传感器应定期校验，确保动作值准确。
