描述

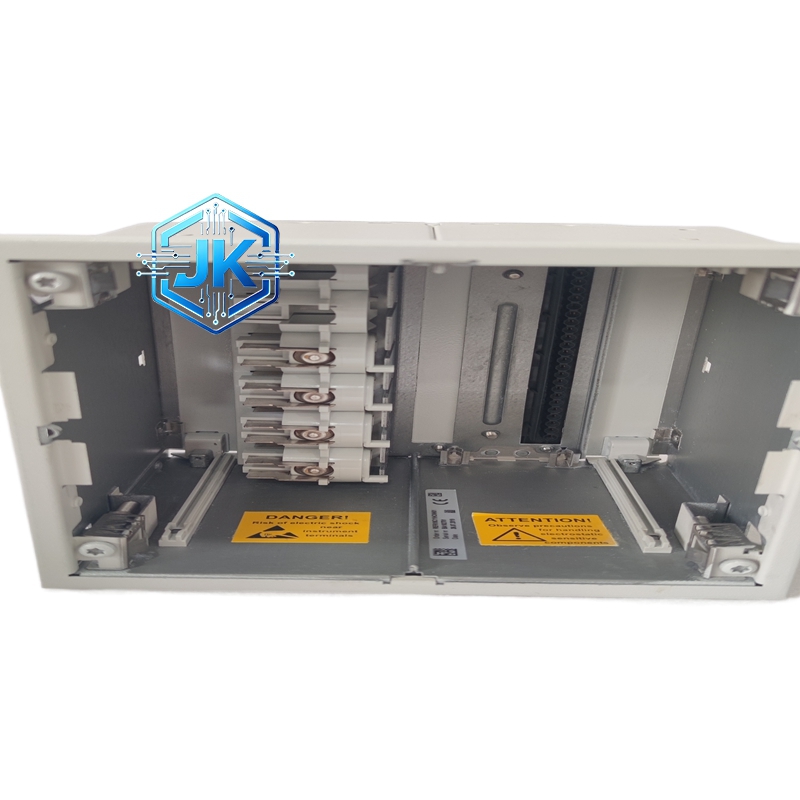

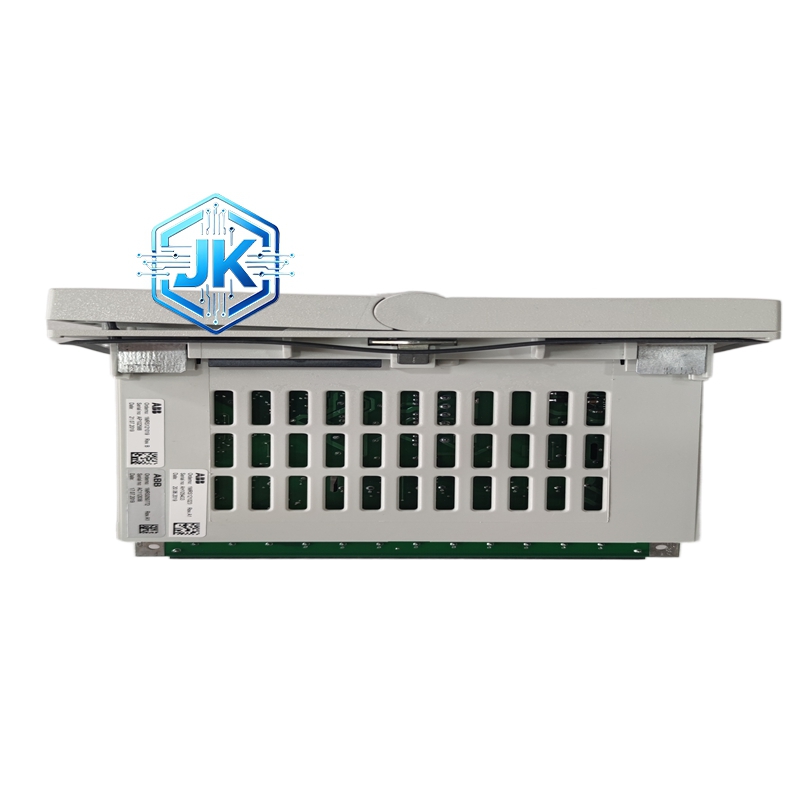

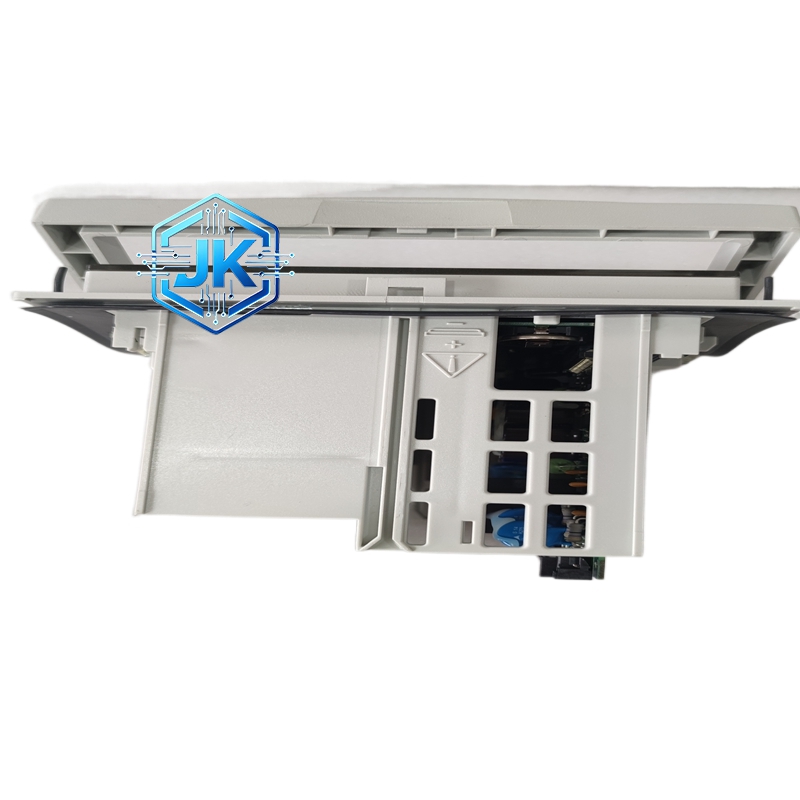

ABB REF610C11HCNN01 线路保护控制装置
技术规格：
- 额定电流： 1 A或5 A（可选）
- 额定电压： 110 V（线电压）
- 测量精度： 电流0.2级，电压0.5级，功率0.5级
- 距离保护： 三段式距离保护（Z1、Z2、Z3），四边形特性
- 过流保护： 三段式定时限/反时限过流保护（I1、I2、I3）
- 接地保护： 零序过流保护、零序方向过流保护
- 自动重合闸： 单相重合闸、三相重合闸、检同期、检无压
- 通信接口： 1个以太网端口（10/100 Mbps）+ 1个RS485串口
- 二进制输入： 8路（可编程）
- 二进制输出： 4路（可编程）
- 工作电压： 110 V DC/AC或220 V DC/AC（宽范围）
- 功耗： 小于15 W（典型值）
- 防护等级： IP50（前面板）
- 安装方式： 盘面安装或DIN导轨安装
功能特点：
- 全面支持IEC 61850通信协议，支持MMS、GOOSE、SV三种通信模式
- 内置故障录波功能，录波采样率4000 Hz，录波时间可达故障前2周波至故障后8周波
- 支持远方和就地两种整定方式，整定数据可在线修改
- 具备完善的事件记录功能，最多可存储500条带时间戳的事件记录
- 内置自检功能，开机自动检测硬件和软件状态
- 支持GPS/北斗对时，时间精度小于1微秒
- 内置Web服务器，支持通过浏览器进行远程监控和维护
性能参数：
- 距离保护动作时间： 小于30毫秒（Z1段）
- 过流保护动作时间： 小于40毫秒（I1段）
- 重合闸动作时间： 0.5秒至5秒可调
- 通信响应时间： GOOSE报文小于4毫秒
- 故障录波分辨率： 1毫秒/点
- 平均无故障时间（MTBF）： 大于100000小时
- 绝缘强度： 2 kV AC/1分钟
材质构成：
- 外壳： 压铸铝合金，表面粉末喷涂，防护等级IP50
- 前面板： 防眩光处理的钢化玻璃+铝合金边框
- 端子排： 黄铜镀银，支持5 A大电流长期通过
- PCB板： 6层高TG FR-4板材（Tg180），沉金工艺
- 液晶屏： 128×128像素背光LCD，可视角度大于160度
- 连接器： 镀金触点，耐插拔2000次以上
结构特征：
采用标准的机箱安装尺寸（约265毫米×220毫米×140毫米），重量约2.2千克。正面设有大尺寸液晶显示屏和8个功能按键，操作界面直观。背面设有密集的端子排，包括电流输入、电压输入、二进制I/O、电源和通信接口。整体结构紧凑，便于在标准继电保护屏上安装。
工作原理：
REF610通过电流互感器和电压互感器获取线路的三相电流和电压，经高精度A/D转换器以每周波80点的采样率进行数据采集。CPU根据预设的距离保护算法（四边形特性）和过流保护算法（定时限/反时限特性）实时计算故障距离和故障电流。当任一保护元件动作且满足跳闸条件时，CPU驱动出口继电器发出跳闸命令。重合闸模块在跳闸后按预设时间和检同期/检无压条件发出合闸命令。所有动作信息通过以太网或RS485接口上传至调度端。
优势亮点：
- 高性价比： REF610系列在保持ABB核心保护算法的同时，价格较REF542PLUS和REF601更具竞争力
- 成熟可靠： 基于经过大量现场验证的保护算法，运行稳定性极高
- IEC 61850原生支持： 无需额外配置即可与变电站自动化系统无缝对接
- 紧凑设计： 尺寸与REF541系列兼容，可直接替换升级
适用行业：
- 110kV至500kV输电线路的主保护和后备保护
- 发电厂和变电站的出线保护
- 环网和双回线路的保护
- 城市配电网的关键线路保护
型号系列：
属于ABB REF610系列，该系列定位为中高端线路保护，介于REF541和REF615之间。REF610系列共有多个配置版本，C11HCNN01为标准配置版本。
安装要求：
- 安装在继电保护屏上，需可靠固定，使用M6螺栓紧固
- 电流互感器二次侧必须可靠接地，且只有一个接地点
- 电压互感器二次侧需经空气开关或熔断器接入装置
- 通信电缆使用屏蔽双绞线，两端需可靠接地
- 装置背面需预留至少80毫米的接线空间
- 安装环境温度-10℃至+55℃
- 相对湿度5%至95%（无凝露）
使用注意事项：
- 装置上电前需确认所有接线正确无误，特别是CT和PT的极性
- 电流互感器开路会产生高电压，严禁在运行中断开电流回路
- 整定参数修改后需进行传动试验验证保护逻辑正确
- 定期使用ABB PCM600或REF610专用工具进行维护和定值校验
- 液晶屏背光灯寿命约50000小时，到期需更换
- GPS对时天线需安装在室外无遮挡位置，电缆长度不超过100米
