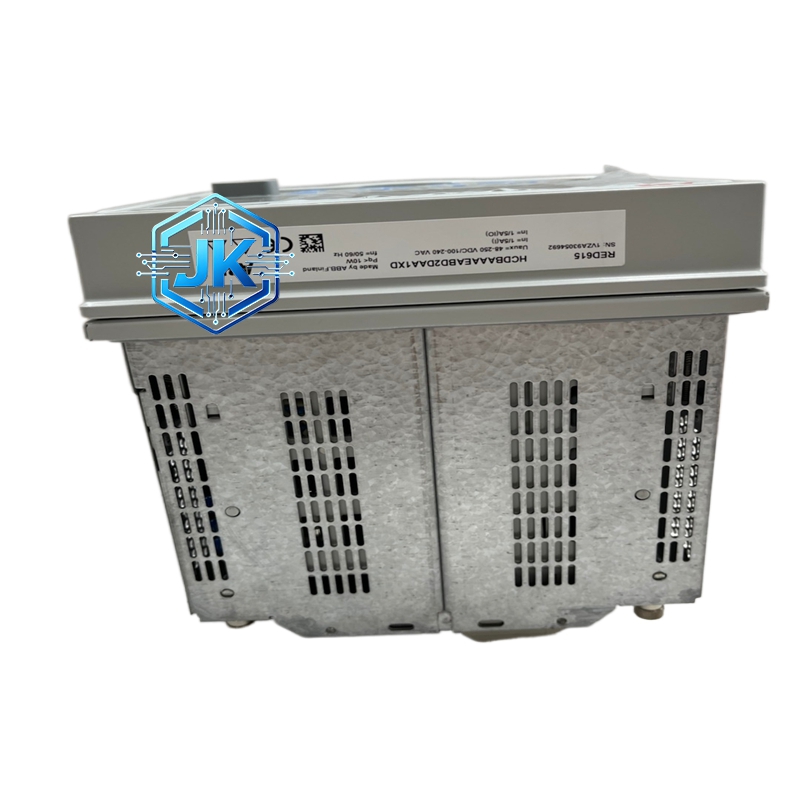

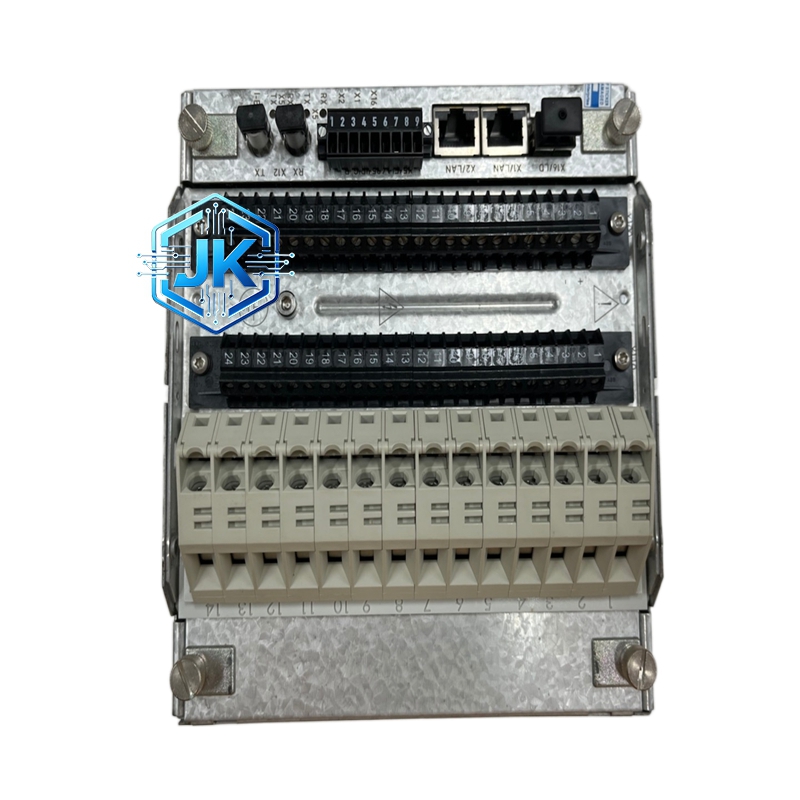

ABB RED615 馈线保护继电器
技术规格：
额定电压：AC 100V / 110V / 220V（辅助电源）。
电流输入：5A 或 1A（需配合外部电流互感器 CT）。
电压输入：100V / 110V / 220V / 400V（需配合外部电压互感器 PT，部分配置可直接输入）。
保护功能：三段式过流保护（I>> 速断、I> 限时速断、I< 过负荷）、零序过流保护、过压/欠压保护、频率保护、不平衡保护。
测量精度：电流电压测量精度 优于 ±0.5%，功率测量精度 优于 ±1%。
通信接口：RS-485 接口，支持 Modbus RTU / Modbus TCP 协议。
输出接点：4 组转换继电器输出（可编程：跳闸、报警、闭锁）。
事件记录：SOE 事件记录 > 100 条，带精确时间戳（1ms 分辨率）。
功能特点：
全电量测量：实时显示三相电流、三相电压、有功功率、无功功率、功率因数、频率、有功电度、无功电度、需量等参数。
可编程保护逻辑：用户可自定义每种保护的动作定值、动作时间、返回系数和闭锁条件。
故障录波：内置故障录波功能，可记录故障前后的电流电压波形，便于事后分析故障原因。
远程通信：通过 RS-485 接口接入 SCADA 系统或电力监控软件，实现远程监视和参数修改。
面板操作：配备带背光的 LCD 显示屏和按键，可在现场直接查看数据和修改定值，无需电脑。
性能参数：
动作时间：过流 I>> 速断 < 30ms，过流 I> 限时速断 0.1 至 99.9s 可调，过负荷 1 至 999s 可调。
功耗：辅助电源功耗 < 5VA。
绝缘强度：输入对输出、电源对输入 > 2500V AC / 1min。
工作温度：-25℃ 至 +70℃。
存储温度：-40℃ 至 +85℃。
平均无故障时间（MTBF）：> 50,000 小时。
材质构成：
外壳：阻燃 PC+ABS 合金塑料，抗紫外线，不易变色。
前面板：透明聚碳酸酯保护窗，防刮擦。
端子排：铜合金镀镍端子，抗氧化，接触可靠。
内部电路板：FR-4 玻纤板，涂覆三防漆（防潮、防霉、防盐雾）。
结构特征：
标准 1/4 DIN 或半 DIN 尺寸安装，适合嵌入开关柜仪表门开孔。
接线端子位于底部，接线方向可从上方或下方引入，适应不同布线需求。
前面板设有透明翻盖，保护显示屏和按键免受灰尘和液体侵入。
背部设有 DIN 导轨卡扣和接地螺钉。
工作原理：
RED615 通过外部 CT 和 PT 获取馈线回路的电流和电压模拟信号，经内部高精度 A/D 转换器采样后转换为数字量。CPU 运行保护算法，将实时采样值与用户设定的保护定值进行比较。当检测到过流、欠压、不平衡等故障时，驱动内部出口继电器动作，接通断路器的跳闸线圈回路，使断路器跳闸切断故障馈线。同时，继电器通过 RS-485 接口将故障信息上传至上位机系统。
安装要求：
垂直安装，倾斜角度不超过 5 度。
CT 和 PT 的极性必须严格按照接线图连接，接反会导致保护误动或拒动。
辅助电源必须在保护继电器上电后再接通 CT/PT 回路，防止上电冲击损坏内部电路。
接地端子必须可靠连接到开关柜的接地铜排上，接地电阻小于 4Ω。
使用注意事项：
修改保护定值时需输入密码，防止未经授权的人员误改定值导致保护失效。
CT 二次侧严禁开路，PT 二次侧严禁短路，否则会产生高压危及人身安全。
定期校验 CT 和 PT 的变比和精度，确保测量和保护的准确性。
若继电器发出告警信号，应立即检查是保护动作还是 CT 断线等异常，不可盲目复归。
