描述
ABB RDCO-04C 远程分布式I/O通信模块（C型）
技术规格：
- 通信协议： FCOM光纤通信协议
- 通信介质： 多模光纤，波长850 nm
- 光纤接口： SC型双工光纤接口
- 通信速率： 5 Mbps（标准模式）/ 10 Mbps（高速模式）
- 支持总线类型： FIO（Fieldbus I/O）总线
- 支持I/O模块数： 最多连接16个I/O模块
- 工作电压： 24 V DC（由RDCU供电）
- 功耗： 约3.5 W
- 安装方式： DIN导轨安装，固定于RDCU底座上
- 防护等级： IP20（正面）/ IP40（带前盖板）
功能特点：
- 通信速率是RDCO-03的两倍，适合I/O点数较多的场合
- 支持更多I/O模块同时在线，最多16个
- 内置增强型通信处理器，支持更复杂的通信调度
- 具备I/O模块在线诊断功能，可精确识别故障模块
- 支持自动配置功能，上电后自动识别所有连接的I/O模块类型
- 通信链路支持冗余配置，主备光纤自动切换
应用场景：
- 中等规模的DCS系统，I/O点数在256点至512点之间
- 需要较高通信速率的过程控制场合
- 化工、电力、水处理等行业的分布式控制
- 需要在线扩展I/O模块的灵活配置场合
结构特征：

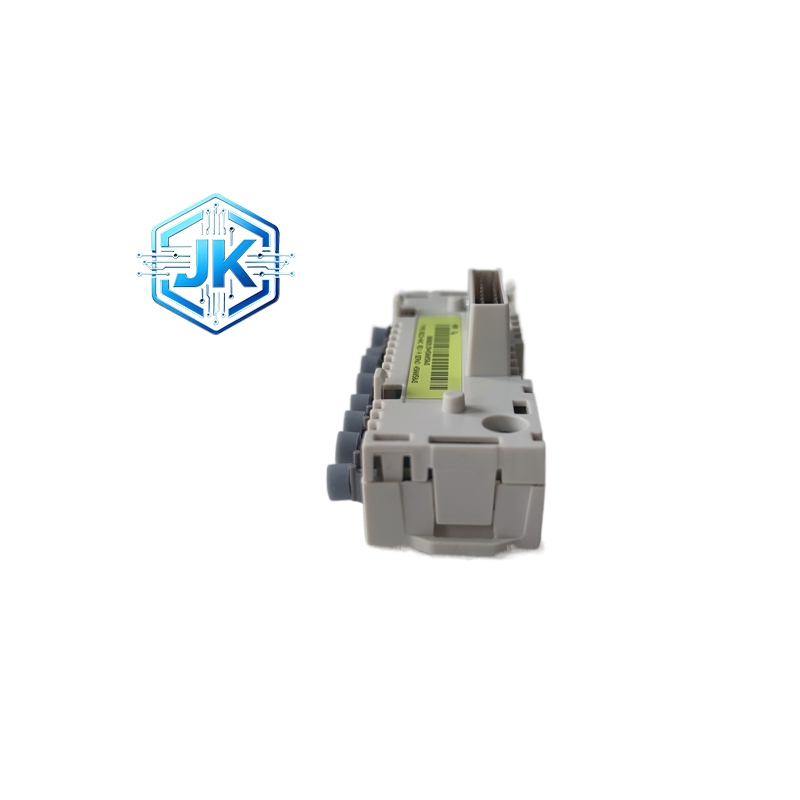

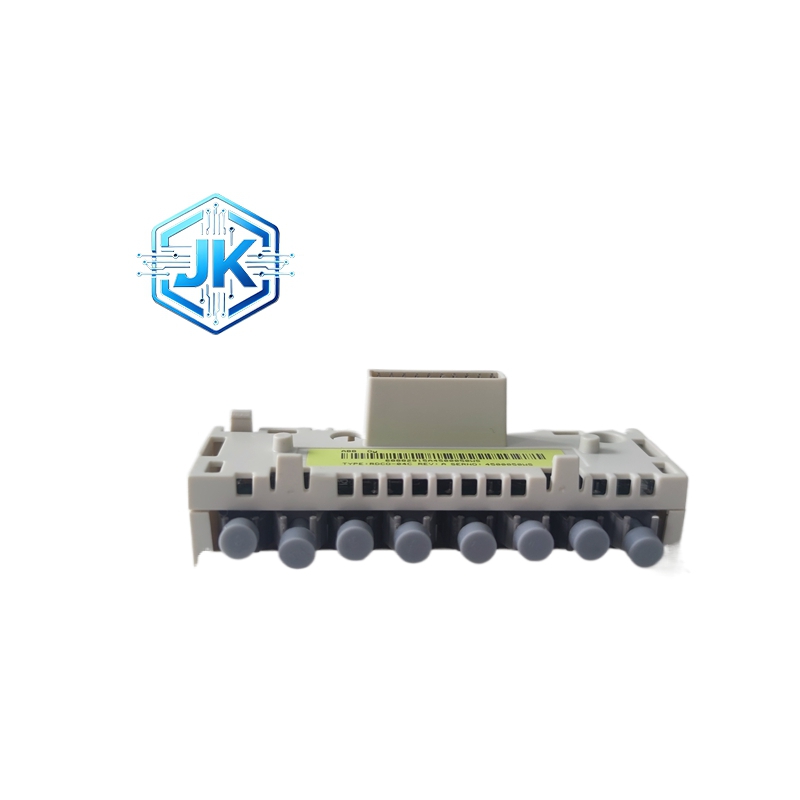

模块宽度为标准宽度（非窄型），比RDCO-03更宽，可容纳更多的内部电路。正面设有5个LED状态指示灯，比RDCO-03多一个通信速率指示灯。背部设有两个SC型光纤接口和一个电源接口，接口布局与RDCO-03兼容。
材质构成：
- PCB板：FR-4环氧玻璃纤维板，四层设计
- 外壳：阻燃ABS塑料，UL94 V-0等级
- 光纤接口：陶瓷插芯，金属外壳，耐插拔1500次以上
- 连接器：镀金触点，抗氧化处理
工作原理：
与RDCO-03类似，但RDCO-04C内置更高性能的通信处理器，采用DMA（直接内存访问）方式进行数据传输，大幅降低CPU占用率。通信处理器独立管理I/O数据的打包和拆包，主控制器只需处理业务数据，通信开销极低。
安装要求：
- 安装在RDCU-12C底座上
- 光纤电缆最长传输距离2000 m（使用中继器可延长至10000 m）
- 光纤弯曲半径不小于30 mm
- 模块上下需预留至少20 mm散热空间
- 安装环境温度：0℃至+55℃
使用注意事项：
- 光纤接口与RDCO-03完全兼容，可混合使用
- 由于支持更多I/O模块，需确保RDCU-12C的供电能力充足
- 高速模式下需使用ABB原装高速光纤跳线
- 模块更换时需在系统中重新配置I/O站地址
