描述

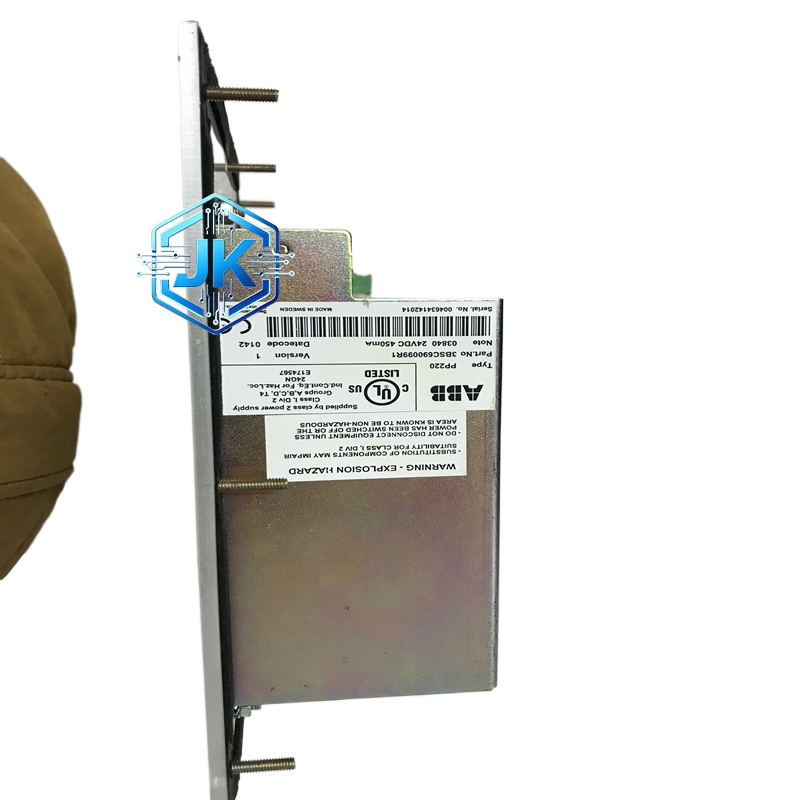

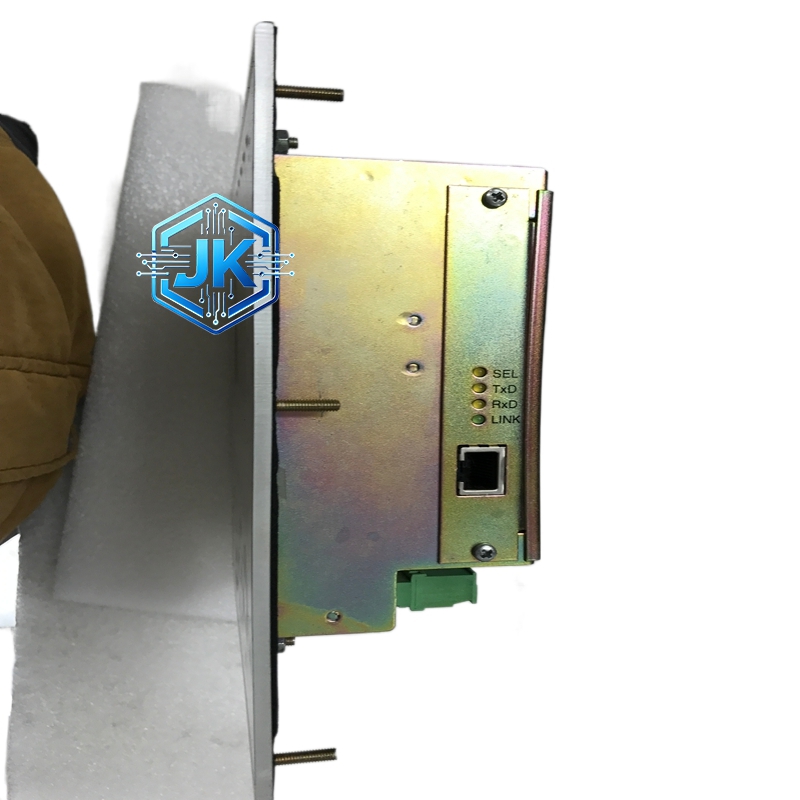

ABB PP220 3BSC690099R1 AC800M 双核处理器模块
技术规格：
处理器：双核 32 位 RISC，主频 400MHz
内存：Flash 32MB，RAM 128MB
模拟量输入：16 通道 16 位 ADC
模拟量输出：8 通道 16 位 DAC
数字量输入：32 路干接点
数字量输出：16 路继电器触点
通信接口：2 路 RS-485，2 路以太网（10/100Mbps）
扫描周期：最快 10ms
供电：DC 24V，IM 总线供电
功能特点：
双核处理器，运算能力是单核模块的 2 倍
内置完整的 ACR（自动控制调节）算法库
内置逻辑运算引擎，支持梯形图和功能块
支持热备冗余配置（与另一块 PP220 配对）
支持在线下载程序，无需停机
内置事件记录功能，可存储 128 条故障记录
前面板设有大型 LCD 显示屏和 6 个操作按键
支持远程诊断和维护
应用场景：
大型电厂的主控制器
化工装置的核心控制回路
需要复杂运算的过程控制系统
所有 AC800M 的高端应用
性能参数：
工作温度：-25°C 至 +70°C
MTBF：大于 180,000 小时
EMC 等级：IEC 61000-6-4 工业级
防护等级：IP54（前面板）
材质构成：
PCB 为 8 层板，FR-4 玻纤板，沉金工艺
连接器为 ABB 原装欧洲卡连接器
继电器为 OMRON 原装，寿命大于 100,000 次
外壳为铸铝合金，表面粉末喷涂
LCD 显示屏为工业级 TFT，分辨率 480×272
结构特征：
标准 1/4 DIN 前面板尺寸
前面板设有大型彩色 LCD 显示屏、6 个操作按键、8 个 LED 指示灯
底部为双排欧洲卡连接器（分为上下两排，上排为信号，下排为电源）
背部无接线（所有接线在前面板端子上）
工作原理：
双核处理器每 10ms 采样一次所有 I/O 数据，经数字滤波后与参考值比较，偏差进入控制算法（PID、逻辑等）。运算结果经过 D/A 转换后驱动输出模块。同时，通信处理器管理所有通信任务。热备模式下，主用 PP220 的数据实时同步到备用 PP220，主用故障时备用在 50ms 内接管。
安装要求：
必须垂直安装在控制柜面板上
前面板与柜体之间必须留有至少 50mm 散热空间
所有接线必须在断电状态下进行
通信电缆必须使用屏蔽线
热备配对时两块模块必须为同批次产品
使用注意事项：
程序修改必须由 ABB 授权工程师操作
不要在运行中拔插欧洲卡连接器
每 2 年更换一次模块电池
LCD 屏幕不可使用有机溶剂清洁
