描述

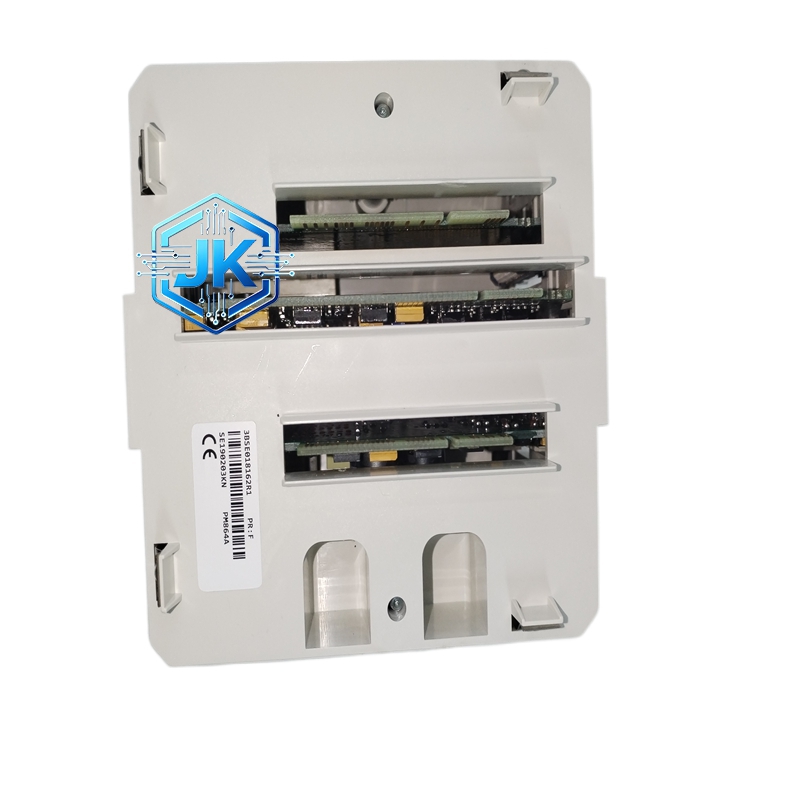

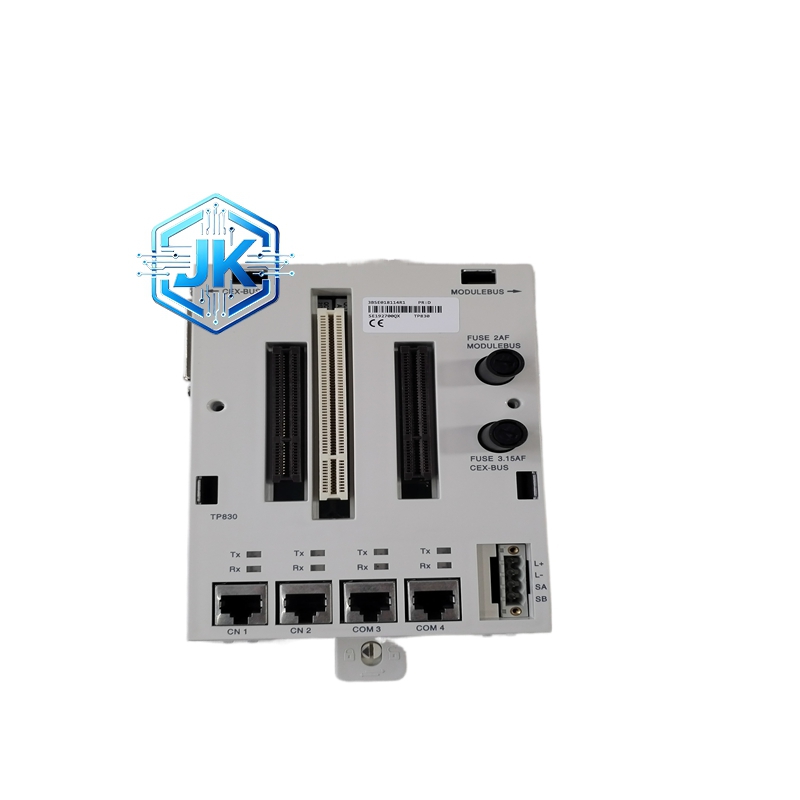

ABB PM864AK02 高级型控制处理器
技术规格：
- 处理器核心型号：PowerPC 750（G3架构）32位RISC处理器
- CPU主频：200 MHz至266 MHz
- 程序存储器容量：16 MB Flash ROM
- 数据存储器容量：32 MB SDRAM
- 通信接口类型及数量：2个FCOM光纤通信端口 + 1个FDIO光纤I/O端口 + 1个以太网端口（10/100 Mbps）
- 最大支持I/O站点数量：16个远程I/O站点
- 支持的现场总线类型：Fieldbus I/O（FIO总线）、Profibus DP、DeviceNet等
- 工作电源电压：24 V DC（允许范围20.4 V至28.8 V）
- 额定功耗：约15 W（典型值）
- 程序扫描周期：最快5 ms（典型值）
- 通信周期：最快2 ms（典型值）
功能特点：
- 采用PowerPC 750高性能处理器，运算能力是PM860的3倍以上
- 内置10/100 Mbps以太网通信接口，支持与上位系统的高速数据交换
- 支持OPC UA通信协议，便于与第三方系统和MES系统集成
- 具备高级运动控制功能，支持多轴同步控制和电子凸轮
- 内置数据记录功能，支持历史数据存储和趋势回放
- 双FCOM端口支持冗余通信配置，提高系统可用性
- 支持ABB 800xA系统的部分兼容功能
- 具备高级诊断功能，支持远程诊断和预测性维护
应用场景：
- 大型火力发电厂的常规岛控制和辅助系统控制
- 石化装置的复杂过程控制，如精馏塔控制、反应器控制、管式炉控制等
- 需要与MES/ERP系统进行数据交互的智能工厂
- 大型水处理系统和城市管网监控
- 需要执行先进过程控制（APC）的场合
- 大型冶金装置的过程控制
性能参数：
- 最大模拟量控制回路数：1024个
- 最大开关量控制点数：16384点
- 程序存储容量：约80000个功能块（典型配置）
- 掉电数据保持时间：大于72小时（依靠超级电容）
- 平均无故障工作时间（MTBF）：大于150000小时
- 控制周期稳定性：抖动小于0.2 ms
- 通信数据吞吐量：最大100 Mbps（以太网接口）
- 最大控制任务数：512个并发任务
材质构成：
- PCB电路板材质：高TG值FR-4板材（Tg180℃），6层板设计
- 外壳材质：增强型阻燃ABS加PC合金，耐冲击等级IK08
- 散热片材质：铝合金挤压型材，阳极氧化处理
- 连接器触点材质：镀金铜合金，耐插拔次数大于2000次
- 光纤接口材质：金属外壳防护，防尘等级IP54
- 以太网接口材质：RJ45屏蔽接口，带磁环滤波
结构特征：
相比PM862，PM864AK02的体积略有增大，以容纳更多的电子元器件和散热结构。正面设有5个LED状态指示灯，增加了以太网通信状态指示灯。背部接口区域分为四个独立的连接区：两个FCOM端口、一个FDIO端口、一个以太网端口和一个电源接口。模块采用金属散热片外加铝合金外壳的复合散热结构，确保在较高功耗下的稳定运行。
工作原理：
PowerPC 750处理器采用超标量架构，可在一个时钟周期内执行多条指令，大幅提升了运算效率。32 MB SDRAM提供了充足的数据缓存空间，使得大量过程数据可以驻留内存，减少了对Flash的访问。双FCOM端口采用主备冗余工作模式，当主通信链路故障时自动切换至备用链路。以太网端口运行完整的TCP/IP协议栈，支持同时与多个上位系统建立连接，实现高速数据交换。
安装要求：
- 安装环境温度范围：-10℃至+60℃（宽温版本）
- 相对湿度要求：5%至95%（无凝露）
- 振动要求：符合IEC 60068-2-6标准
- 安装方式：标准DIN 35mm导轨安装或ABB专用机柜安装
- 底座型号：ABB PM864AK02专用底座
- 光纤电缆要求：使用ABB原装光纤跳线，弯曲半径不小于30 mm
- 以太网电缆要求：使用屏蔽双绞线（CAT5e及以上），最长100 m
- 散热要求：由于功耗较大，需确保机柜内有充足的散热空间，建议配备风扇
- 接地要求：机柜需可靠接地，接地电阻小于4Ω
使用注意事项：
- 由于功耗较大（15 W），必须确保机柜内有充足的散热空间和通风条件
- 以太网端口配置IP地址时需避免与现场其他设备冲突，建议使用独立网段
- 双FCOM端口配置冗余时需使用ABB专用冗余管理软件进行配置
- 以太网通信建议使用独立的VLAN以保证通信安全和稳定性
- 模块更换时需使用ABB专用防静电手环，防止静电损坏
- 固件升级需使用ABB官方工具，严禁使用非官方固件
