Name: ABB PM862 标准型控制处理器
Brand: simple

描述

ABB PM862 标准型控制处理器

技术规格：

处理器核心型号：PowerPC 603e 32位RISC处理器
CPU主频：133 MHz
程序存储器容量：8 MB Flash ROM
数据存储器容量：16 MB SDRAM
通信接口类型及数量：1个FCOM光纤通信端口 + 1个FDIO光纤I/O端口
最大支持I/O站点数量：8个远程I/O站点
支持的现场总线类型：Fieldbus I/O（FIO总线）
工作电源电压：24 V DC（允许范围20.4 V至28.8 V）
额定功耗：约9 W（典型值）
程序扫描周期：最快10 ms（典型值）
通信周期：最快5 ms（典型值）

功能特点：

全面支持IEC 61131-3五种标准编程语言
内置高级PID控制功能块，支持自整定、增益调度和前馈控制
具备完善的事件记录和趋势记录功能，支持实时和历史数据查询
支持远程诊断和在线监控，便于故障排查和系统维护
模块自带超级电容，支持程序和关键数据的掉电保持
支持热插拔更换，在冗余配置下可实现不停机在线更换
内置看门狗定时器和存储器保护机制，提高系统安全性
支持ABB 800xA系统的部分兼容功能

应用场景：

火力发电厂的常规岛控制，如汽轮机电液调节系统（DEH）、锅炉燃烧控制等
化工装置的连续过程控制，如反应釜温度控制、精馏塔控制等
供水和污水处理厂的全自动控制
冶金行业的高炉、转炉辅助系统控制
建材行业的窑炉控制和生产线控制
石油天然气行业的站场控制和管道监控
制药行业的批量过程控制

性能参数：

最大模拟量控制回路数：512个
最大开关量控制点数：8192点
程序存储容量：约40000个功能块（典型配置）
掉电数据保持时间：大于72小时（依靠超级电容）
平均无故障工作时间（MTBF）：大于120000小时
控制周期稳定性：抖动小于0.5 ms
通信数据吞吐量：最大20 Mbps（光纤接口）
最大控制任务数：256个并发任务

材质构成：

PCB电路板材质：FR-4环氧玻璃纤维板，耐高温等级Tg170℃
外壳材质：阻燃ABS工程塑料，符合UL94 V-0阻燃等级
连接器触点材质：镀金铜合金，耐插拔次数大于1500次
光纤接口材质：陶瓷插芯，符合IEC 61754标准
LED指示灯材质：高亮度GaN蓝色LED和红色LED
超级电容：锂锰电池或钽电容组合

结构特征：

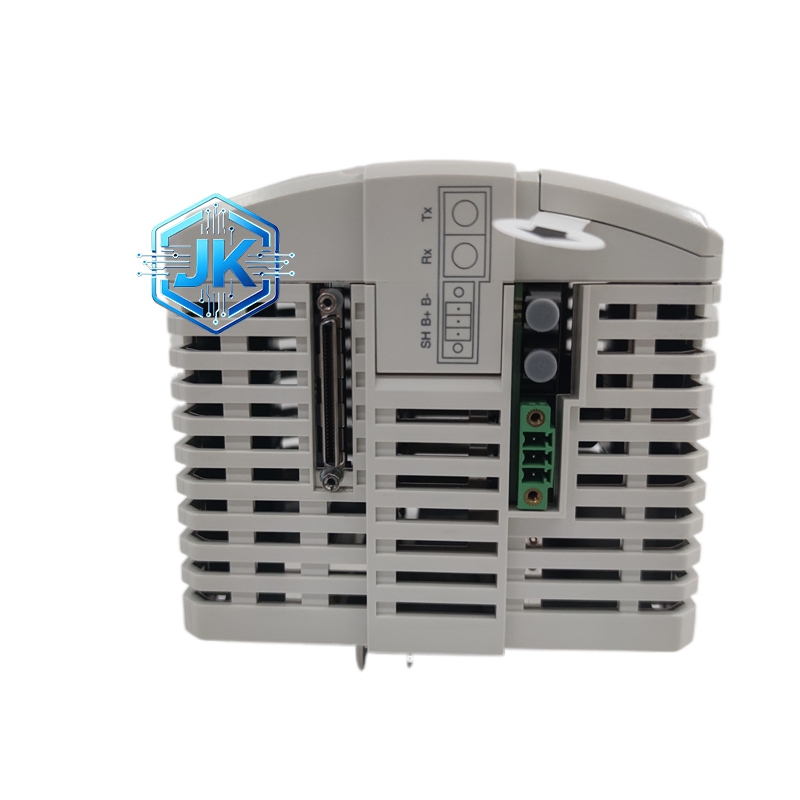

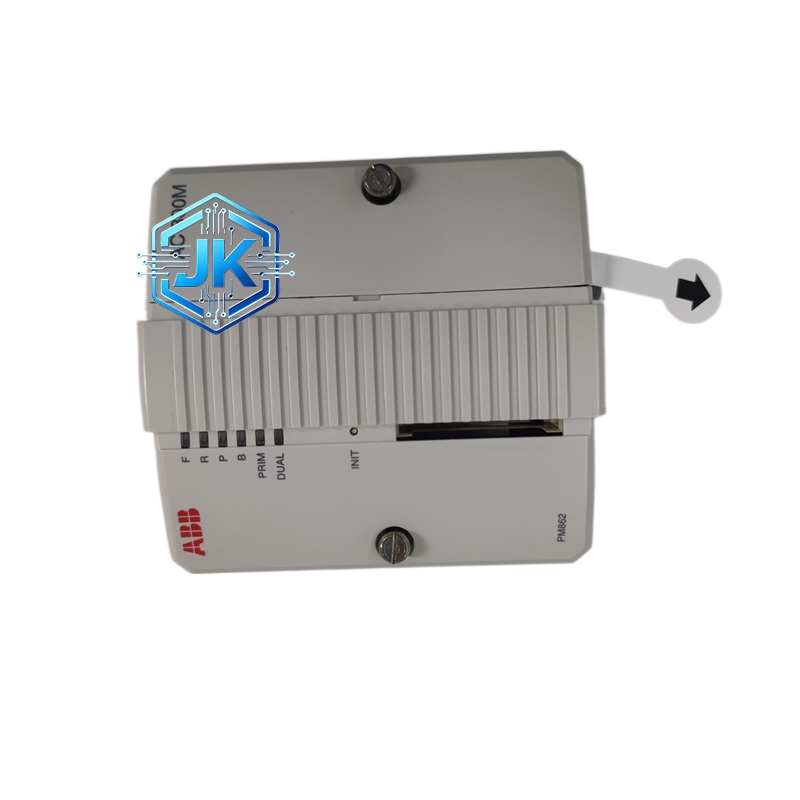

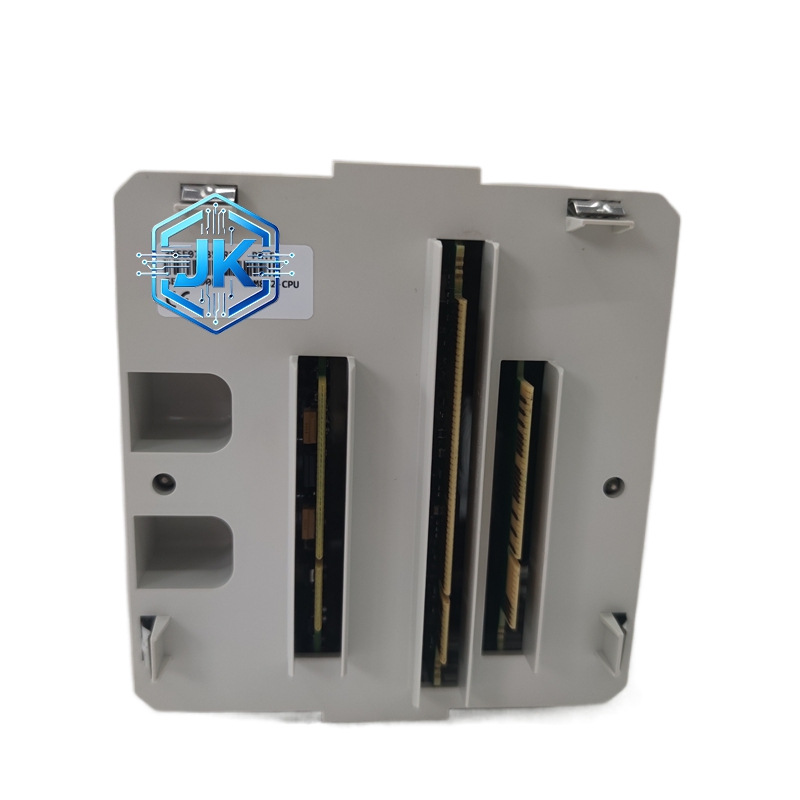

采用标准化紧凑型模块化设计，整体尺寸约为40 mm（宽）× 160 mm（高）× 120 mm（深）。正面面板设有4个高亮度LED状态指示灯，从左至右依次为：电源指示灯（绿色常亮表示供电正常）、运行指示灯（绿色闪烁表示程序正常运行）、故障指示灯（红色常亮表示系统故障）、通信指示灯（绿色常亮表示通信正常）。背部接口区域分为三个独立的连接区：左侧为FCOM光纤通信接口，中间为FDIO光纤I/O接口，右侧为24 V DC电源接口。所有接口均配备防尘盖和防呆导向结构。模块底部设有标准DIN导轨卡扣和定位销。

工作原理：

PM862上电后执行完整的POST（上电自检）程序，依次检测CPU、Flash存储器、SDRAM、通信接口和电源电路。自检通过后，从Flash中引导加载ABB专用实时操作系统（RTOS）和用户控制程序。RTOS采用优先级抢占式调度算法，确保高优先级的控制任务优先执行。CPU进入主循环后，以10 ms为基本周期依次执行：输入采样（通过FDIO读取远程I/O数据）→ 程序执行（运行用户控制逻辑）→ 输出刷新（将控制结果发送到远程I/O）→ 通信处理（与上位系统交换数据）→ 系统管理（执行诊断、记录等后台任务）。整个过程严格按照实时调度表执行，确保控制的确定性和实时性。

安装要求：
