描述

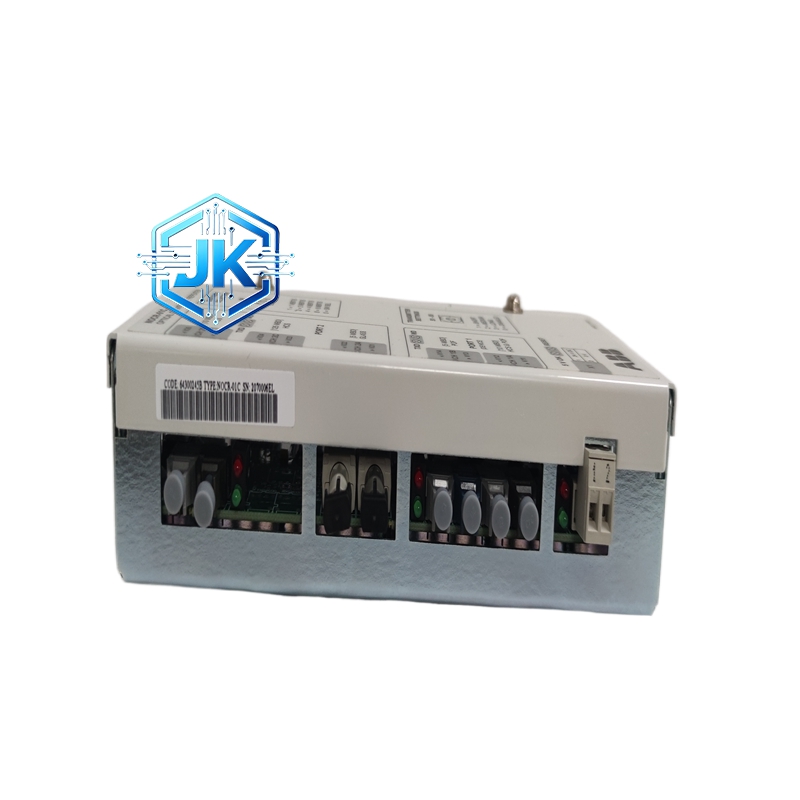

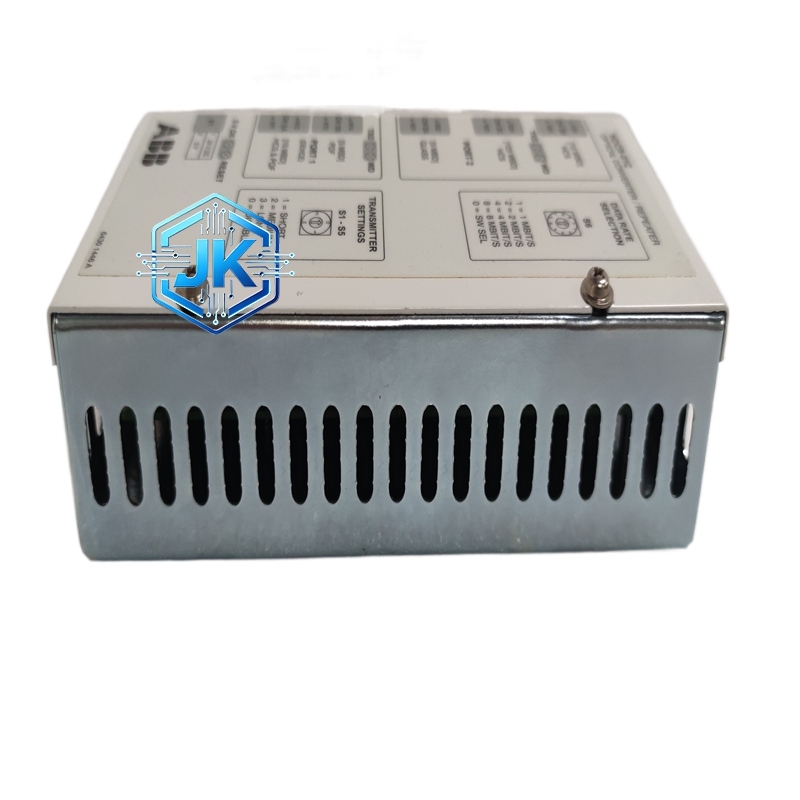

ABB NOCR-01C 输出继电器模块
技术规格：
- 输出通道：4 组继电器输出（4CO）
- 触点形式：4 组转换触点（常开 + 常闭）
- 额定负载电压：250V AC / 30V DC
- 额定负载电流：5A（阻性负载）
- 额定负载功率：1250VA（AC）/ 150W（DC）
- 线圈额定V DC
- 线圈功耗：≤0.8W（每组）
- 动作时间：≤12ms（吸合）/ ≤8ms（释放）
- 电气寿命：≥100,000 次
- 机械寿命：≥10,000,000 次
- 通道间隔离：是，1500V DC
- 供电：由控制器内部总线供电，24V DC
- 功耗：≤3W（整模块）
功能特点：
- 每组触点独立，可分别控制不同外部回路
- 支持强制输出功能（工程师站远程强制）
- 触点状态可在控制器程序中实时读取
- 内置 LED 指示每组继电器状态
材质构成：
- 外壳：阻燃 ABS（UL94 V-0）
- 继电器：Omron G5LE 系列或 equivalent
- 触点材料：AgSnO₂ 银氧化锡合金
- 端子排：磷铜镀镍，弹簧夹紧式
- PCB：FR-4，conformal coating 三防涂层
结构特征：
- DIN 35mm 导轨安装，宽度 12mm
- 前端弹簧式接线端子，支持 1.0~2.5mm² 导线
- 顶部 LED 指示：每组继电器对应 1 个绿色 LED（吸合时亮）
- 模块背部拨码开关：地址设定
工作原理： 控制器 CPU 根据程序逻辑将输出位写入 NOCR-01C 模块的输出寄存器，对应通道的继电器线圈得电，衔铁动作带动触点切换（常开闭合 / 常闭断开）；输出位清零后，线圈失电，弹簧复位，触点恢复初始状态。
优势亮点：
- 4 组独立继电器输出，单模块控制 4 路外部设备
- AgSnO₂ 触点，电气寿命 10 万次
- 通道间隔离，抗干扰强
- 强制输出功能，便于调试维护
适用行业： 化工 DCS、电厂辅机、水处理、暖通空调、通用自动化
安装要求：
- DIN 35mm 导轨安装
- 感性负载（接触器、电磁阀）需并联 RC 吸收回路（R=100Ω, C=0.1μF）
- 接线端子拧紧力矩 0.5N·m
使用注意事项：
- 严禁超过额定负载 250V AC / 5A，否则将烧毁继电器
- 感性负载必须加装灭弧回路
- 不同电压等级负载不得混接于同一组触点
- 存储温度 -40℃~+85℃
