描述

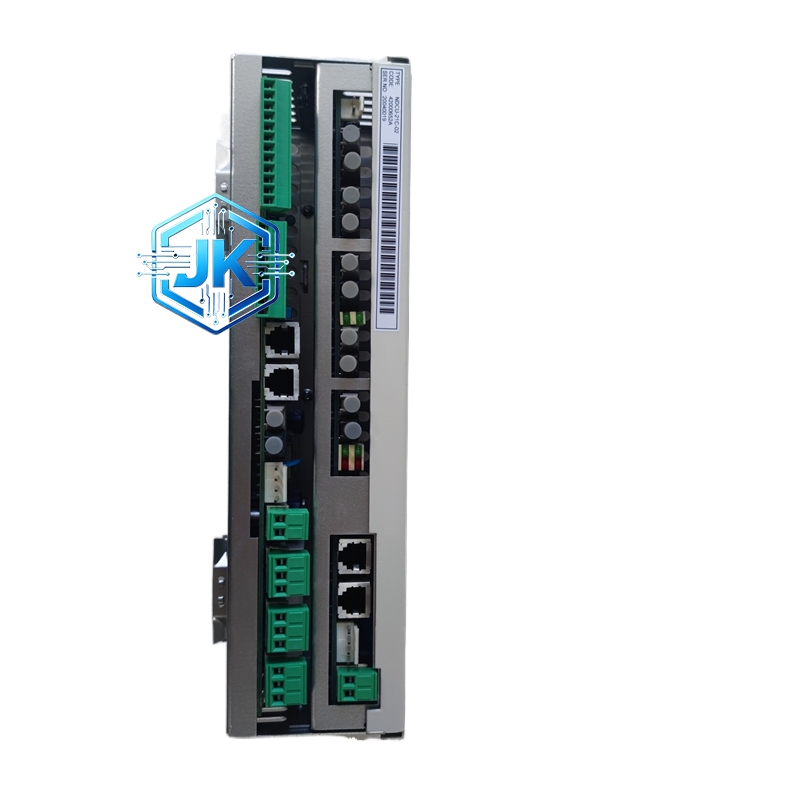

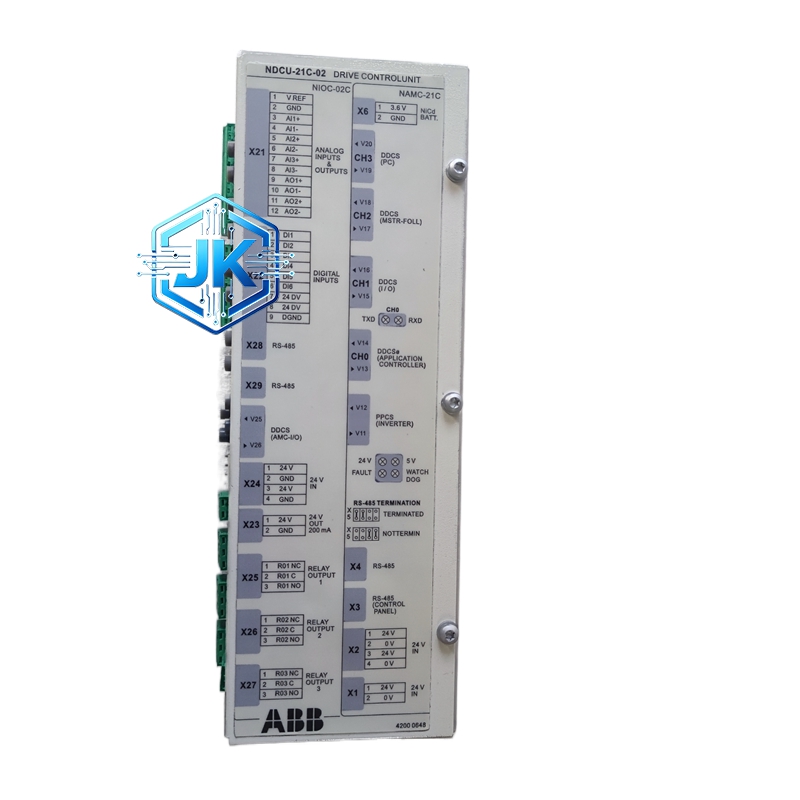

ABB NDCU-21C 分布式控制单元
技术规格：
- 处理器：32 位 RISC 处理器，主频 ≥200MHz
- 程序内存：≥16MB Flash + 64MB RAM
- I/O 处理能力：≥2000 点 I/O（含本地 + 远程）
- 控制周期：≤100ms（基本控制）/ ≤10ms（快速控制）
- 通信接口：冗余以太网（10/100Mbps），双端口
- 现场总线：支持 FF H1/HSE、Profibus DP/PA、DeviceNet
- 冗余配置：控制器冗余 + 通信冗余 + 电源冗余
- 供电：24V DC（冗余双输入）
- 功耗：≤15W
- 工作温度：-20℃~+60℃
- 防护等级：IP20（前面板），IP30（整体）
- 认证：CE、UL、ATEX（防爆型号可选）
功能特点：
- 内置 PID 控制器（≥64 回路）、逻辑运算、顺序控制（SFC）
- 支持 IEC 61131-3 编程语言（LD、FBD、SFC、ST、IL）
- 事件记录功能，SOE 分辨率 ≤1ms
- 支持远程在线下载程序与在线调试
- 内置 Web Server，可通过浏览器监控
材质构成：
- 外壳：铝合金压铸 + 表面阳极氧化处理
- 前面板：钢化玻璃 + LED 状态指示
- PCB：6 层 FR-4 工业级，conformal coating + 灌封保护
- 接线端子：磷铜镀镍，弹簧夹紧式
结构特征：
- DIN 35mm 导轨安装
- 前面板：大型 LCD 显示屏（128×64 像素）+ 4 个功能按键 + 全状态 LED
- 后面板：双以太网口 + 2 个现场总线口 + 冗余电源口 + 本地 I/O 口
- 尺寸：约 280mm × 120mm × 100mm
工作原理： 现场 I/O 信号经总线采集至 NDCU-21C，CPU 按控制周期执行用户程序（PID 调节、逻辑判断、顺序控制等），运算结果经总线下发至输出模块执行。同时通过冗余以太网将过程数据上传至操作员站，实现监控与操作。
优势亮点：
- 32 位 RISC 处理器，控制周期最快 10ms
- 三重冗余（控制器 + 通信 + 电源），可用性 ≥99.999%
- 支持 64 路独立 PID 回路
- 坚固铝合金外壳，适应工业现场
适用行业： 电力、石化、冶金、水处理、制药等大型 DCS 控制系统
安装要求：
- DIN 35mm 导轨安装，预留上下各 2U 散热空间
- 冗余以太网需分别连接至 A/B 网络交换机
- 现场总线电缆需使用 ABB 认证电缆
- 接地电阻 ≤1Ω（DCS 系统专用接地）
使用注意事项：
- 上电顺序：先接通电源，再接通信线，最后接 I/O 线
- 程序下载需在工程师站操作，禁止直接通过前端面板修改控制逻辑
- 定期备份程序与配置（建议每月一次）
- 存储温度 -40℃~+85℃
