描述

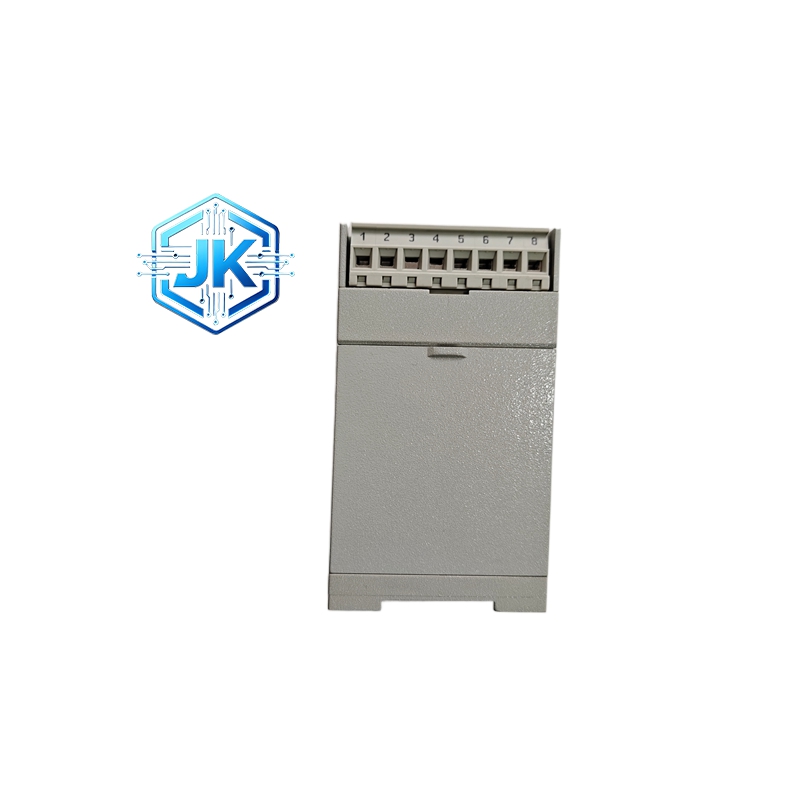

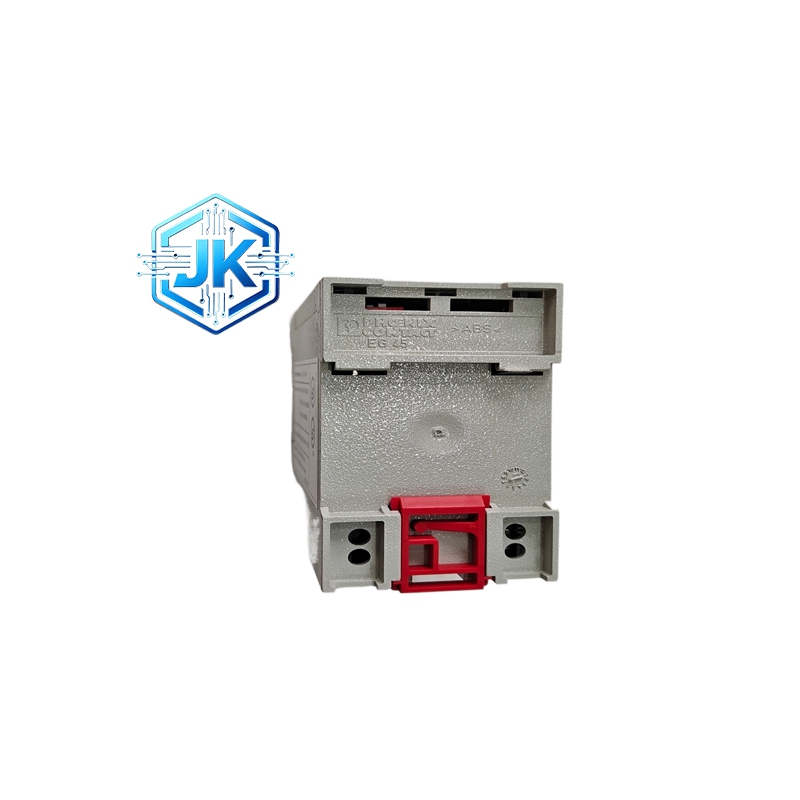

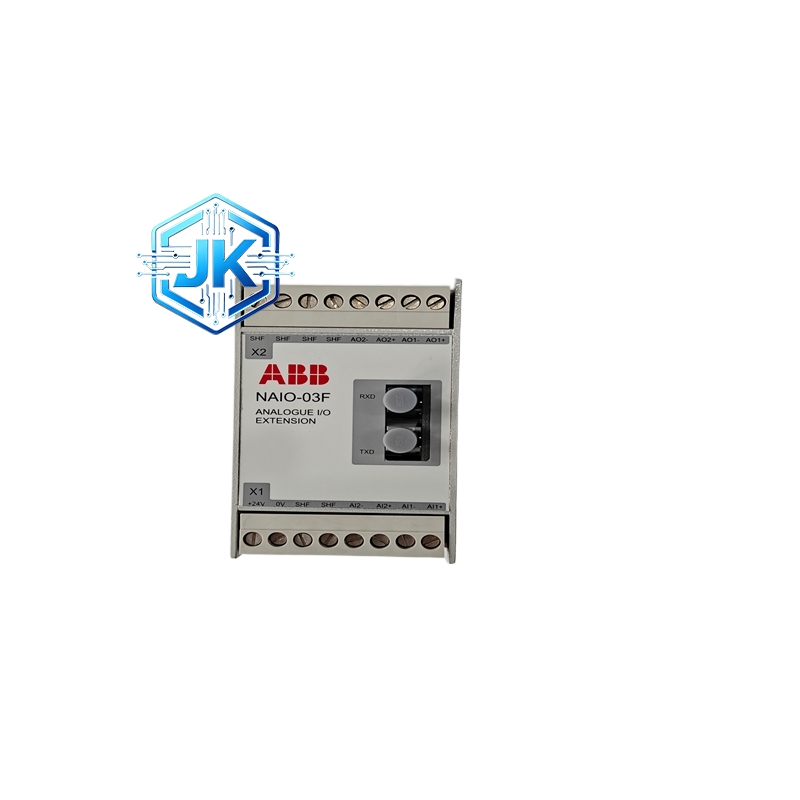

ABB NAIO-03F 型号编码 64669303 模拟量输入输出控制板卡
技术规格
工作供电电压：直流 24V 标准工业供电，电压浮动适配范围 22V 至 26V
模拟量输入通道：内置八路独立隔离式模拟量输入点位
模拟量输出通道：内置四路独立稳压式模拟量输出点位
标准接入信号：支持 4 至 20 毫安直流电流信号、0 至 10 伏直流电压信号
信号转换精度：全量程转换精度稳定达到 **±0.1%**
信号响应速度：单通道信号采集响应时长≤8 毫秒
电气隔离强度：通道与系统主控回路隔离耐压数值为 2500 伏交流
工作环境温度：正常运行区间 0 摄氏度至 70 摄氏度
储存环境温度：长期存放区间负 40 摄氏度至 85 摄氏度
环境湿度要求：运行环境湿度控制在 5% 至 95% 区间，全程无凝露产生
防护等级：硬件本体防护等级为IP20
整机额定功耗：静态运行功耗数值为 4.5 瓦
外形物理尺寸：标准工控板卡规格 215 毫米 ×130 毫米 ×25 毫米
产品整体净重：0.42 千克
通讯对接方式：板卡内置内部并行总线，直连传动系统主控单元
功能特点
具备多路模拟信号统一采集功能，可同步汇总温度、压力、转速、流量等多种工艺参数；搭载独立信号滤波电路，有效过滤现场工业杂波干扰；自带输入信号断线精准检测功能，信号中断即刻反馈故障信息；支持现场工艺参数在线远程组态调试，无需拆卸设备即可完成参数修改；输出信号线性度均匀稳定，可精准驱动调节阀、调速执行器等终端设备；板卡集成过压、过流双重硬件防护机制，保障长期运行稳定性。
性能参数
线性误差：全工作区间线性误差低于 0.08%
温度漂移系数：每摄氏度温度变化产生的参数漂移数值不高于 0.003%
长期运行稳定性：连续不间断运行一万小时无参数偏移现象
抗电磁干扰等级：符合工业一级电磁兼容抗干扰标准
信号负载能力：模拟量输出最大外接负载电阻可达 500 欧姆
材质构成
板卡主体基材采用高阻燃玻纤绝缘板材，线路层采用加厚纯铜导电线路并做镀金抗氧化处理；外接接线端子采用高纯度黄铜基底搭配镀银表层材质；内部功能芯片选用工业级宽温运算处理芯片；板卡外围固定配件采用耐高温工程塑胶材质，整体无易腐蚀易老化材质构件。
结构特征
采用嵌入式板卡集成化结构设计，整体布局紧凑规整；板卡正面分区划分信号输入区域、信号输出区域以及状态指示区域；侧边设置标准化总线对接插槽，实现无损快速对接主控设备；板面搭载多组单色高清状态指示灯，精准区分运行状态、故障状态以及信号通断状态；预留标准定位安装孔位，适配传动设备内部固定卡槽。
工作原理
现场各类工业传感设备输出标准模拟量电信号，经由外接线路传输至本板卡输入端口，内部信号调理电路完成波形整理、幅值校准以及杂波过滤处理，再通过高精度模数转换模块将模拟电信号转化为数字化信号，借助内置内部总线传输至传动系统主控核心单元完成数据运算分析；主控单元下发调控指令后，经由数模转换模块转化为标准模拟量控制信号，从输出端口输送至现场执行设备，以此完成整套闭环式工艺调控流程。
优势亮点
集成度高，单块板卡即可满足多路模拟量收发需求，缩减设备内部硬件布局空间；信号采集与输出精准度高，可满足高精度工业调速与工艺调节工况；硬件防护体系完善，适配复杂恶劣工业生产现场环境；总线对接兼容性强，可无缝匹配同系列全型号大功率变频器；后期运维检修便捷，故障点位定位清晰，更换安装流程简单快捷；长期运行故障率低，有效降低设备停机检修频次。
适用行业
火力发电配套传动设备、冶金行业轧钢调速机组、矿山大型输送变频设备、水泥建材生产线传动系统、化工流体输送调速设备、大型水处理工业泵阀调控系统。
安装要求
严格按照设备内部卡槽定位方向完成嵌入式安装，保证板卡与主控总线插槽完全紧密贴合；模拟量信号传输线路统一选用双绞屏蔽专用线缆，强弱电线路严格分槽布设，严禁捆绑并行铺设；所有接线端子按照信号正负极标准规范接线，接线完成后紧固端子螺丝杜绝线路松动；安装完成后预留充足通风散热空间，禁止板卡紧贴其他发热功率器件；安装环境远离高频变频设备、高压配电柜体等强电磁干扰源头。
使用注意事项
严禁在设备通电运行状态下插拔拆卸本板卡，避免造成电路短路与芯片烧毁；禁止向信号端口接入超出额定电压、额定电流范围的异常电信号；定期清理板卡表面堆积粉尘与杂物，保障通风散热效果；设备长期停机重启前，全面检测线路接线牢固程度与端口绝缘性能；严禁私自改装板卡内部电路结构与外接接线定义；严格按照环境温湿度标准使用，杜绝在高湿凝露、强粉尘腐蚀环境中长期持续运行。
