描述

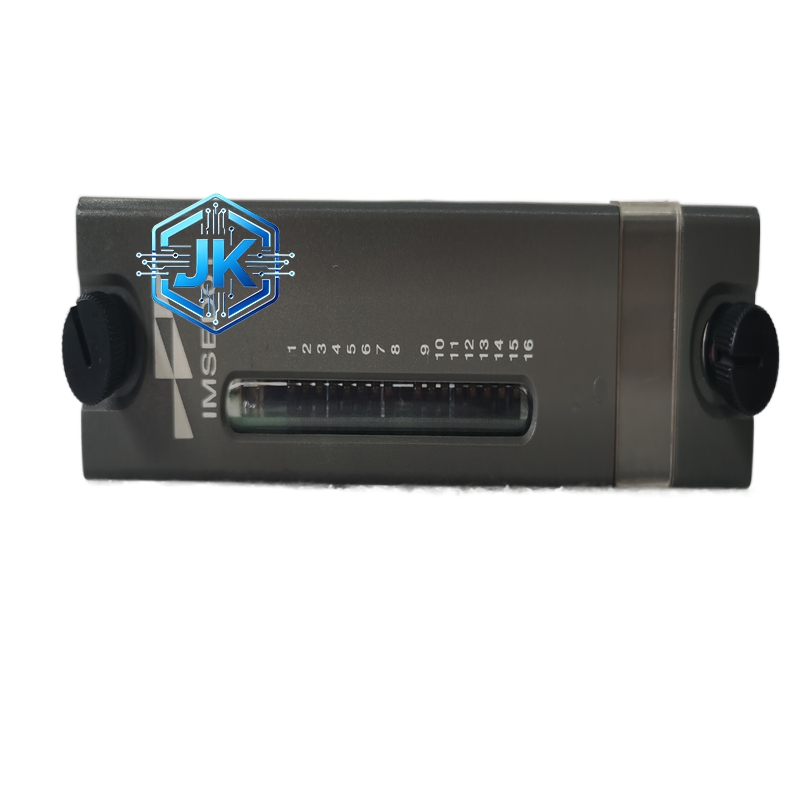

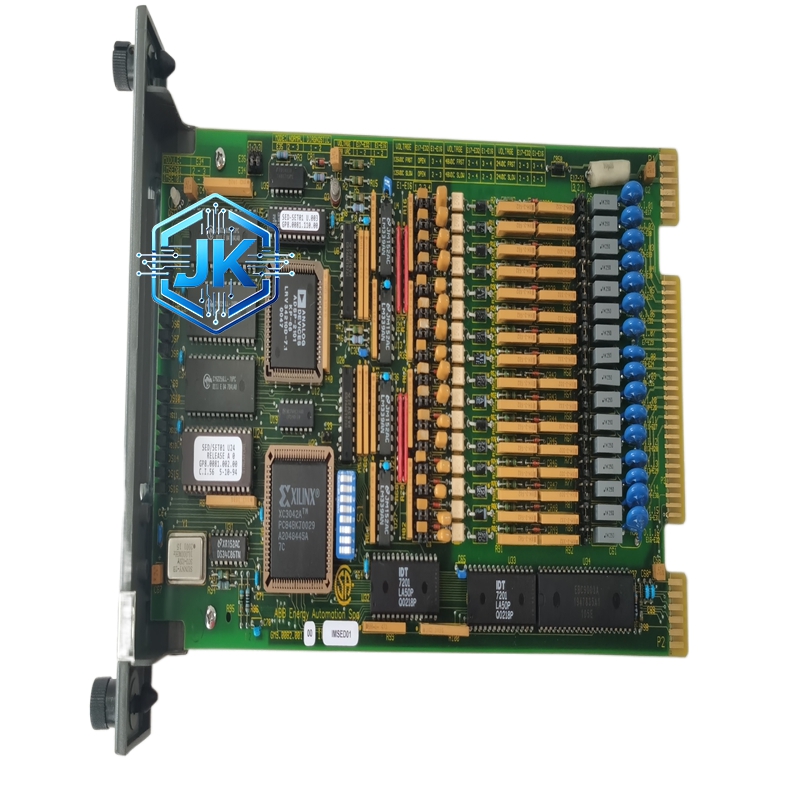

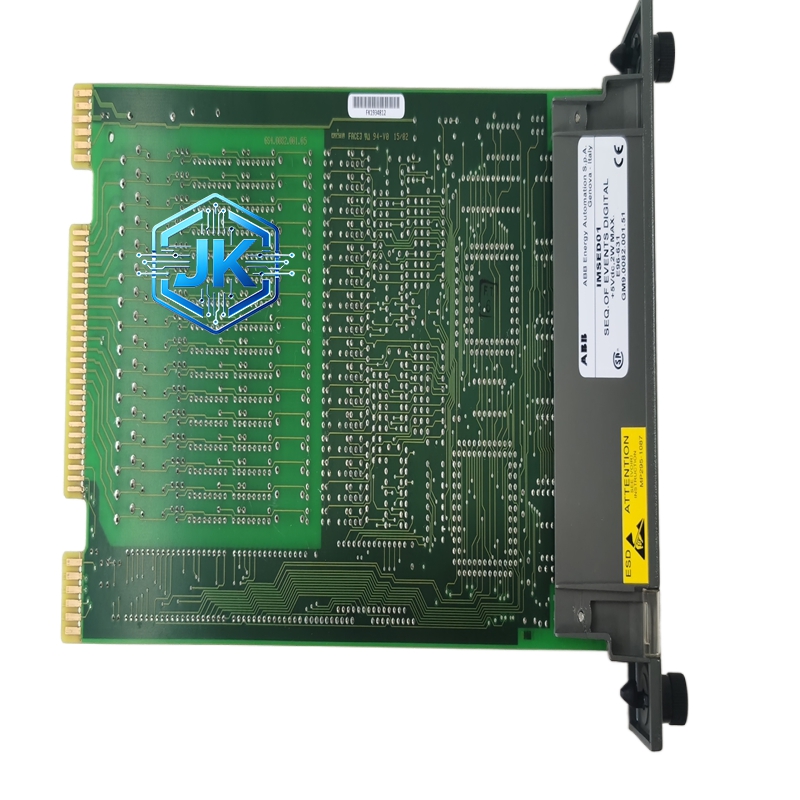

ABB IMSED01 数字输入模块
技术规格
| 参数项 | 技术参数 |
|---|---|
| 型号 | IMSED01 |
| 系列 | Symphony Plus / Bailey INFI 90 |
| 输入通道 | 16路数字输入 |
| 输入电压 | 24VDC / 48VDC |
| 输入类型 | 干接点或逻辑信号输入 |
| 响应时间 | <1 ms |
| 时间分辨率 | 1毫秒 |
| 工作温度 | -40°C 至 +70°C |
| 尺寸 | 120mm x 70mm x 35mm |
| 重量 | 0.2 kg |
| 防护等级 | IP20 |
功能特点
- 精确捕获数字信号: 精确捕获开关、传感器和继电器的带时间戳数字信号
- 事件序列记录: 准确记录事件的时间顺序，提供故障诊断重要数据
- 高可靠性: 适用于工业环境，具有高度可靠性
- 数字滤波: 支持数字滤波功能，提高信号质量
- 热插拔: 支持热插拔，便于维护
- 冗余支持: 支持冗余配置，提高系统可用性
应用场景
- 电力系统
- 事件序列记录
- 工业过程控制
- 故障分析
- 维护计划
- 合规性记录
- 复杂工业系统
性能参数
- 输入电压范围: 0-24 V DC
- 响应时间: <1 ms
- 时间分辨率: 1毫秒
- 测量精度: 高精度
- 数据完整性: 数据完整性保证
- 安装方式: 机架安装
材质构成
- 外壳材质: 铝合金
- 内部电路: 微处理器、FPGA等数字或模拟负载组件
- 触点材料: 高品质铜合金
- 电路板材料: 工业级PCB
结构特征
- 尺寸: 120mm x 70mm x 35mm
- 重量: 0.2 kg
- 安装方式: 机架安装
- 接口类型: 数字输入
- 指示灯: LED状态指示灯
工作原理
IMSED01模块通过高精度时间戳记录每一个数字输入信号的状态变化（开关闭合、接触打开等）。每个状态变化都被精确记录时间，帮助操作员和工程师重建事件序列。模块使用1毫秒的时间分辨率，确保事件记录的准确性。模块内置数字滤波和数据处理电路，保证数据完整性。
安装要求
- 机架安装
- 符合电气安装标准
- 确保接地良好
- 遵循安装手册
- 工作环境温度：-40°C至+70°C
- 避免高电磁干扰环境
使用注意事项
- 通过时间戳记录每个状态变化
- 用于重建导致报警、跳闸或停机的事件序列
- 适用于复杂工业系统
- 支持热插拔操作
- 定期进行系统检查和维护
- 确保时间同步设置正确
