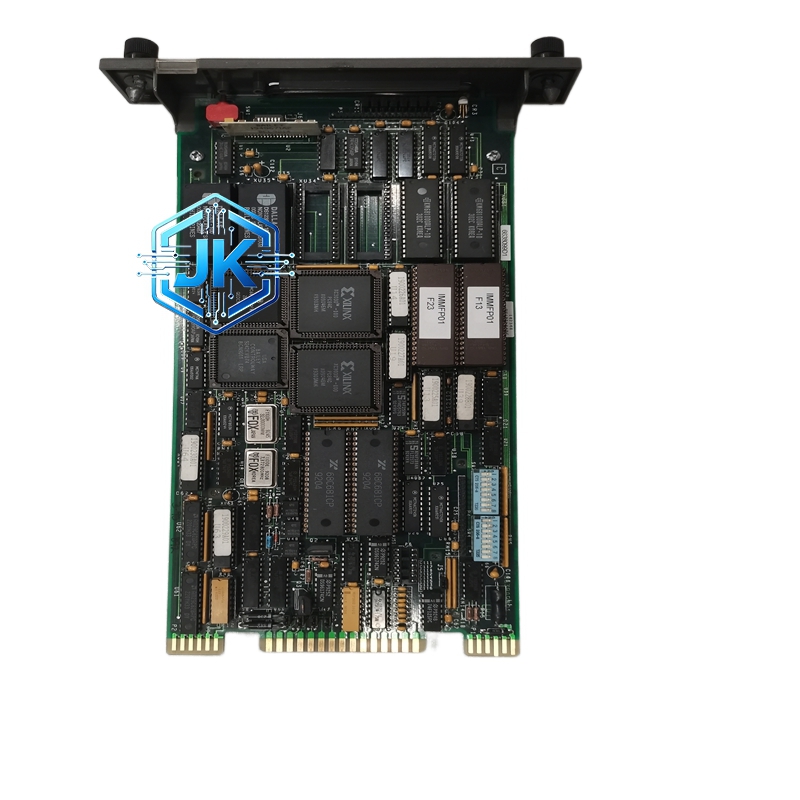

ABB IMMFP01 UNITROL 励磁系统多通道模拟量输入接口模块
技术规格：
通道数量：8 通道模拟量输入（可配置为电压或电流）
输入信号类型：0-10V DC / 4-20mA DC（软件可选）
输入阻抗：电压输入大于 1MΩ，电流输入 250Ω
分辨率：12 位（4096 级）
采样周期：10ms（所有通道同时采样）
隔离电压：输入对地 500V DC，通道间 500V DC
供电：DC 24V，由控制器内部总线供电
精度：满量程的 ±0.2%
功能特点：
每通道独立配置信号类型，无需跳线
内置硬件抗混叠滤波器，截止频率 20Hz
具备断线检测功能，输入回路开路时自动报警
支持在线校准，无需断电
前面板 LED 指示灯显示每通道工作状态
支持热插拔
应用场景：
UNITROL 5000 大型静止励磁系统的信号采集
UNITROL 1000 中型励磁系统的信号采集
汽轮发电机和水轮发电机的电气量采集
性能参数：
工作温度：-10°C 至 +55°C
MTBF：大于 100,000 小时
防护等级：IP20
材质构成：
外壳为阻燃 PC 塑料
内部 ADC 为 ABB 原装工业级芯片
接线端子为铜合金镀镍
PCB 为 FR-4 玻纤板
结构特征：
标准欧洲卡尺寸（160mm x 115mm）
前面板设有 8 组 LED 指示灯
底部为 IM 总线连接器
背部为 4 排接线端子
安装要求：
模拟量电缆使用屏蔽双绞线，屏蔽层单端接地
模块安装在励磁控制柜内，靠近控制器
使用注意事项：
首次上电前在软件中配置每通道量程
严禁将外部电源直接加到输入端子
定期用标准信号源校验精度
