ABB IEMMU21 模块安装机架（Symphony 系列）
技术规格
- 适配系统：ABB Symphony Plus、Infi 90 DCS 系统
- 槽位数量：标准 12 槽位（可扩展至 24 槽位）
- 背板总线：1.6Gbps 高速并行总线
- 背板接口：镀金高密连接器，接触电阻≤5mΩ
- 额定工作电压：24VDC（背板供电）
- 绝缘耐压：AC2500V/1 分钟（背板与机架隔离）
- 工作温度：-20℃~+55℃
- 存储温度：-40℃~+85℃
- 相对湿度：5%~95%（无凝露）
- 防护等级：IP20（壳体）
- 尺寸：411.48mm×505.46mm×259.08mm
- 重量：约 4.2kg
功能特点
- 多槽位模块化设计，支持 12 个标准模块同时安装
- 集成高速背板总线，实现模块间高速数据交互
- 背板自带24VDC 供电回路，为模块集中供电
- 开放式上下通风结构，保障模块散热通畅
- 机架全金属加固，抗震抗冲击，适配工业震动环境
- 模块防呆设计，安装方向唯一，避免误插
- 支持热插拔（系统允许时），不停机维护更换模块
性能参数
背板总线传输延迟≤1μs；供电回路负载能力≤10A；抗震等级工业 A 级（15g）；MTBF≥150,000 小时；长期运行无接触不良、总线故障。
材质构成

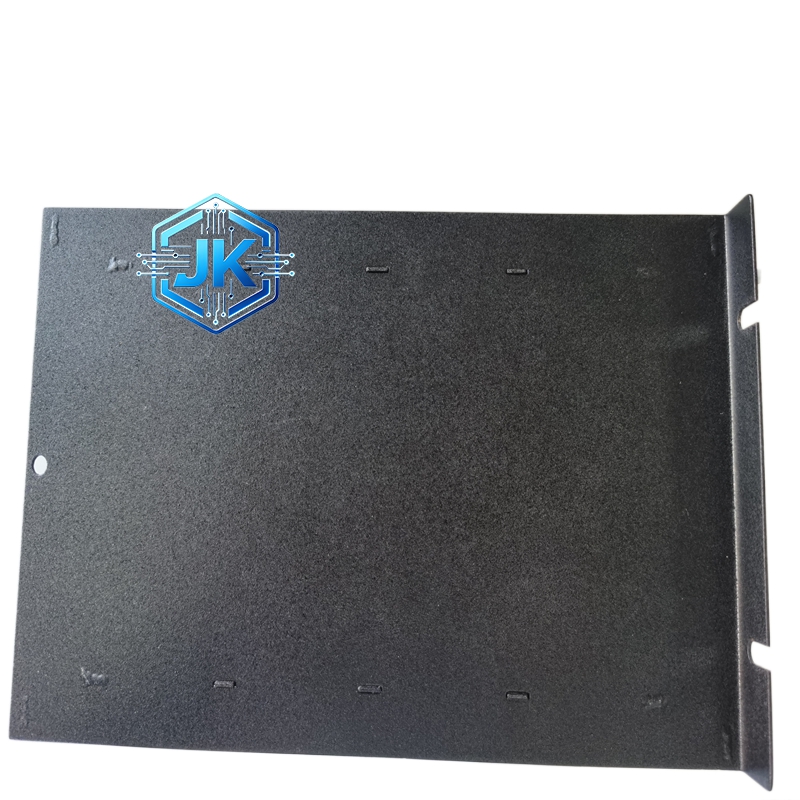

机架主体为高强度冷轧钢板（镀锌防腐），背板为玻纤阻燃 PCB 板，连接器为镀金铜质，固定卡扣为高强度工程塑料，内部加强筋为钢制。
结构特征

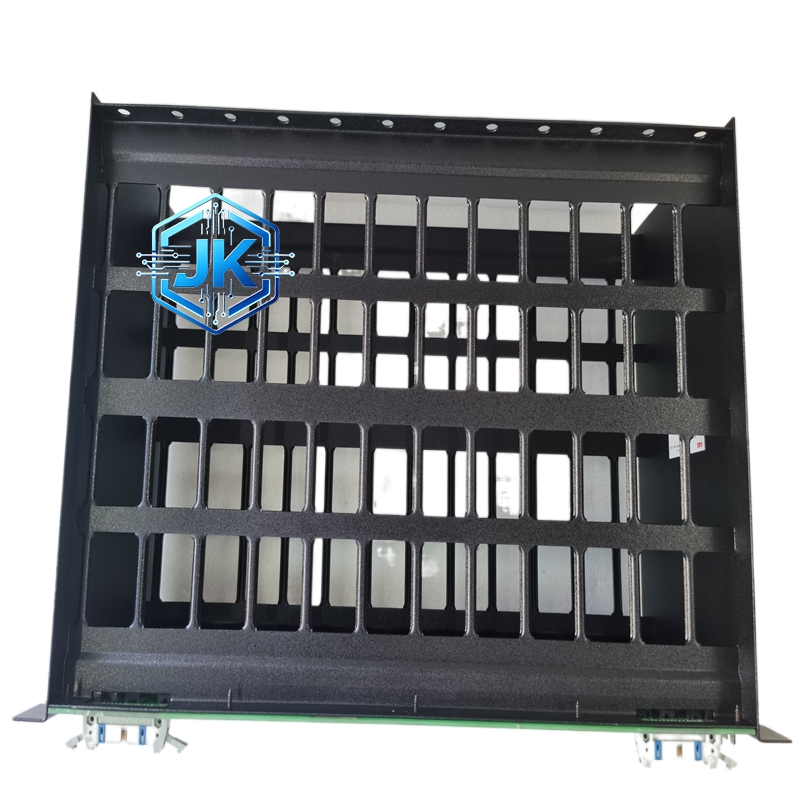

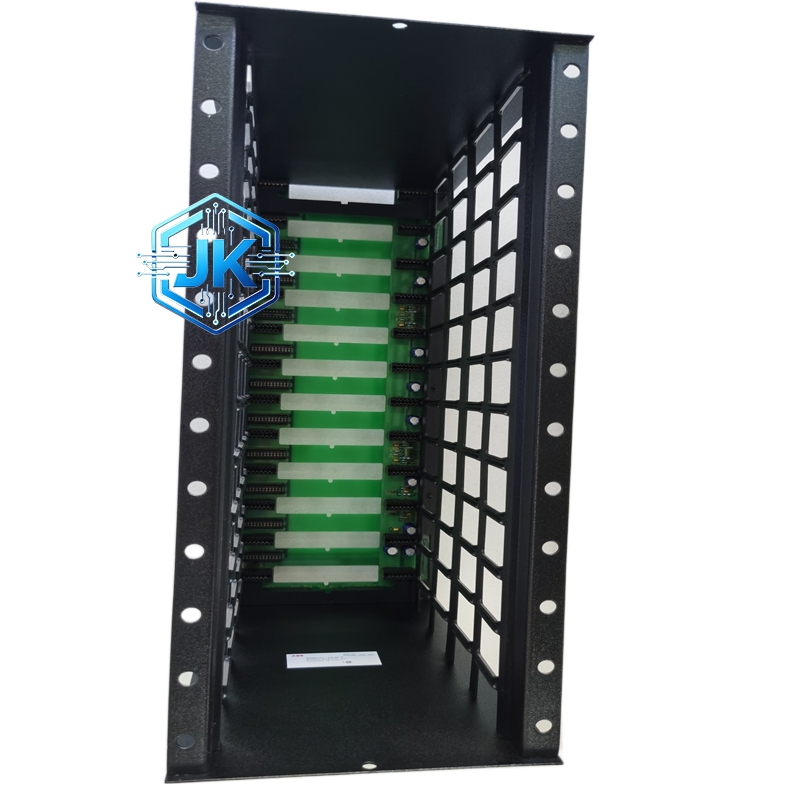

长方体开放式机架结构，前后贯通便于通风散热；内部垂直排列 12 个模块安装槽位，槽位间距均匀；背部为集成背板总线与供电回路；侧面为固定安装孔位；顶部 / 底部为散热通风口；模块插入后自动锁紧，拆卸便捷。
工作原理
机架固定安装于控制柜内，背板总线与系统控制器连接；模块插入对应槽位后，自动与背板总线、供电回路对接；控制器通过背板总线与各模块通信，下发指令、采集数据；背板集中为所有模块提供 24VDC 供电；开放式结构保障模块散热，延长使用寿命。
优势亮点
原厂原装适配 Symphony/Infi 90 系统，兼容性 100%；多槽位集成，节省控制柜空间；全金属加固，抗震抗腐蚀，工业恶劣工况使用寿命长；高速背板总线，数据传输稳定高效；支持热插拔，维护便捷，降低系统停机风险。
适用行业
电力火电 / 水电 / 核电、石油化工、冶金钢铁、水泥建材、造纸、制药、大型制造业、水处理等大型 DCS 控制系统硬件安装场景。
安装要求
水平固定安装于控制柜内部承重横梁，四角螺栓紧固；机架四周预留≥50mm 散热空间；背板总线与控制器连接牢固，触点无氧化；安装环境干燥通风，温度控制在 – 20℃~+55℃。
使用注意事项
严禁带电插拔模块（系统不支持热插拔时）；避免在潮湿、粉尘、腐蚀性气体环境使用；定期检查背板连接器触点，防止氧化；模块插入时对准槽位，避免暴力插拔损坏触点；严禁超负载使用背板供电回路。
