描述
ABB IDM-96 多变量智能测量控制器
技术规格
- 测量参数：三相电压、电流、有功功率、无功功率、视在功率、频率、功率因数、电能
- 测量精度：电压 / 电流 ±0.2%；功率 ±0.5%；频率 ±0.1Hz
- 输入电压范围：85-265VAC/90-300VDC（宽幅自适应）
- 电流输入：5A（适配 CT 二次侧）
- 通信接口：RS-485（Modbus RTU），波特率 1.2k~115.2kbps
- 显示方式：双排 LED 数码管，实时参数显示
- 继电器输出：2 路（触点容量 250VAC/5A），用于告警 / 控制
- 工作温度：-10℃~+55℃
- 存储温度：-40℃~+85℃
- 防护等级：IP54（面板）、IP20（壳体）
- 尺寸：96mm×96mm×50mm（标准 96×96 表盘）
- 重量：约 0.8kg
功能特点
- 三相全参数同步测量，实时监控电气运行状态
- 支持电能计量与数据累计，适配能源管理系统
- 内置过压 / 欠压 / 过流 / 缺相 / 频率异常保护功能
- 2 路可编程继电器输出，可配置告警或控制逻辑
- Modbus RTU 通信，支持远程参数读取与配置
- 数字滤波算法，抑制高频干扰，保障测量稳定
- 宽电压供电，适配工业现场电源波动
性能参数
数据刷新速率≤200ms；通信响应延迟≤5ms；抗震等级工业 A 级（10g）；MTBF≥100,000 小时；具备断电数据保存功能，参数不丢失。
材质构成
面板为高强度阻燃 ABS + 钢化玻璃，壳体为阻燃工程塑料，内部搭载高精度测量芯片、电压 / 电流采样电路、继电器线圈、通信模块，接线端子为阻燃耐高温材质。
结构特征

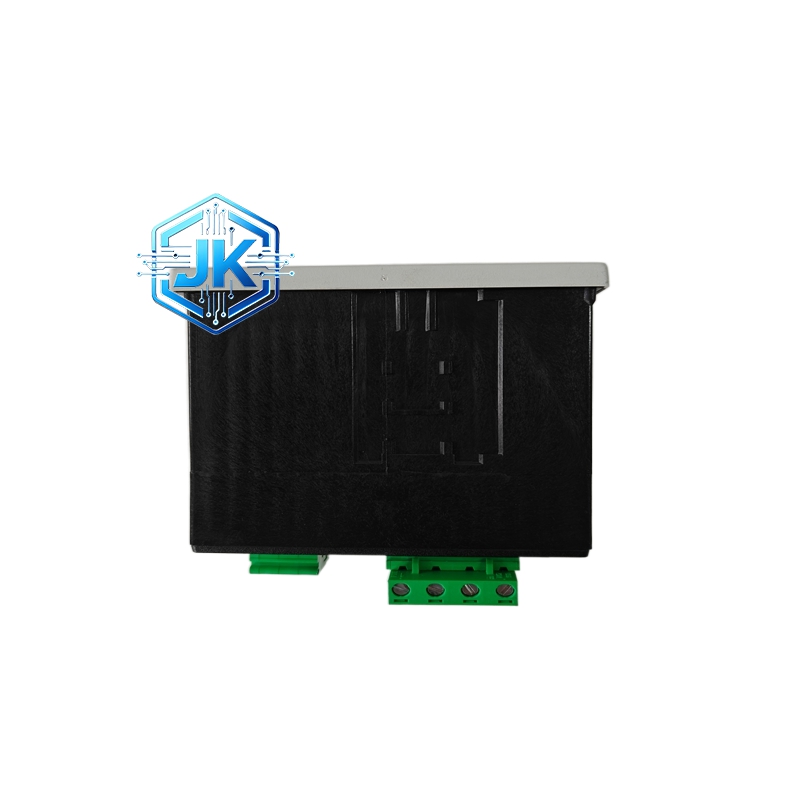

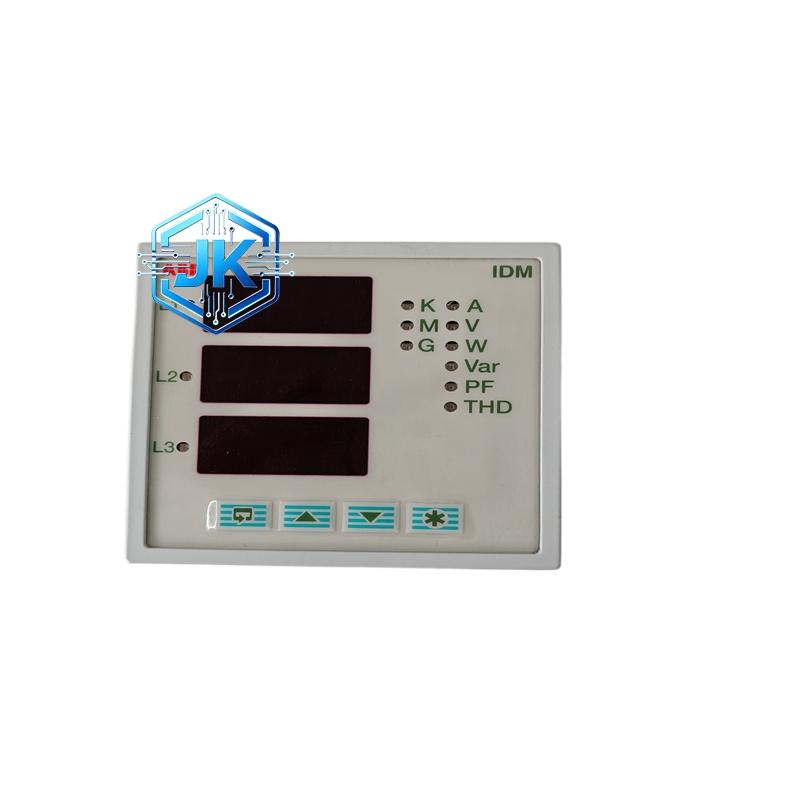

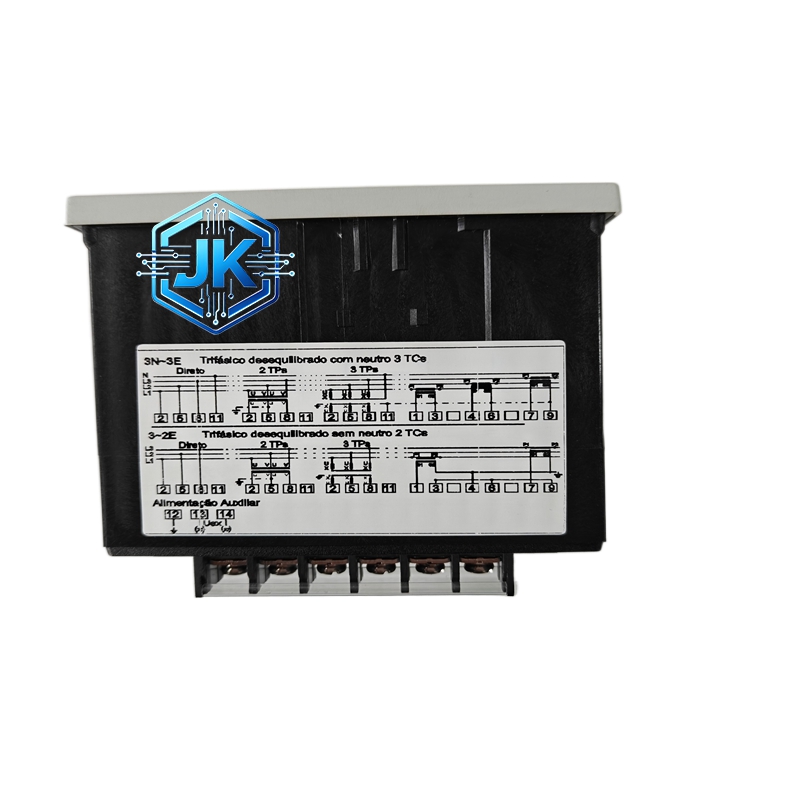

标准 96×96mm 方形表盘设计，嵌入式安装；正面为双排 LED 显示屏、参数按键、状态指示灯；背面为接线端子（电压 / 电流输入、通信、继电器输出）；壳体密封防尘，适配工业现场使用环境。
工作原理
电压 / 电流信号经采样电路降压 / 限流后，由高精度 ADC 转换为数字信号；微处理器计算电压、电流、功率、频率等参数并显示；实时监测参数状态，异常时触发继电器输出告警或控制；通过 RS-485 通信上传数据至上位机，支持远程监控与配置。
优势亮点
多功能集成，一台仪表实现多参数测量与保护；高精度测量，数据精准可靠；宽电压适配，安装灵活；通信便捷，无缝对接上位系统；嵌入式设计，节省控制柜空间；操作简单，参数配置直观。
适用行业
电力变电站、工厂配电房、工业设备配套、楼宇配电、新能源电站、数据中心、港口码头、大型商场能源管理与电气监控场景。
安装要求
标准 96×96mm 表盘嵌入式安装，面板与柜体密封贴合；电压 / 电流输入线采用专用屏蔽线，CT 二次侧严禁开路；通信线采用屏蔽双绞线，终端匹配电阻 120Ω；安装环境通风干燥，温度控制在 – 10℃~+55℃。
使用注意事项
严禁超额定电压 / 电流输入；CT 二次侧必须可靠接地，严禁开路；避免在强电磁干扰环境使用；定期校验测量精度；长期停机时断开供电，延长仪表寿命。
