描述

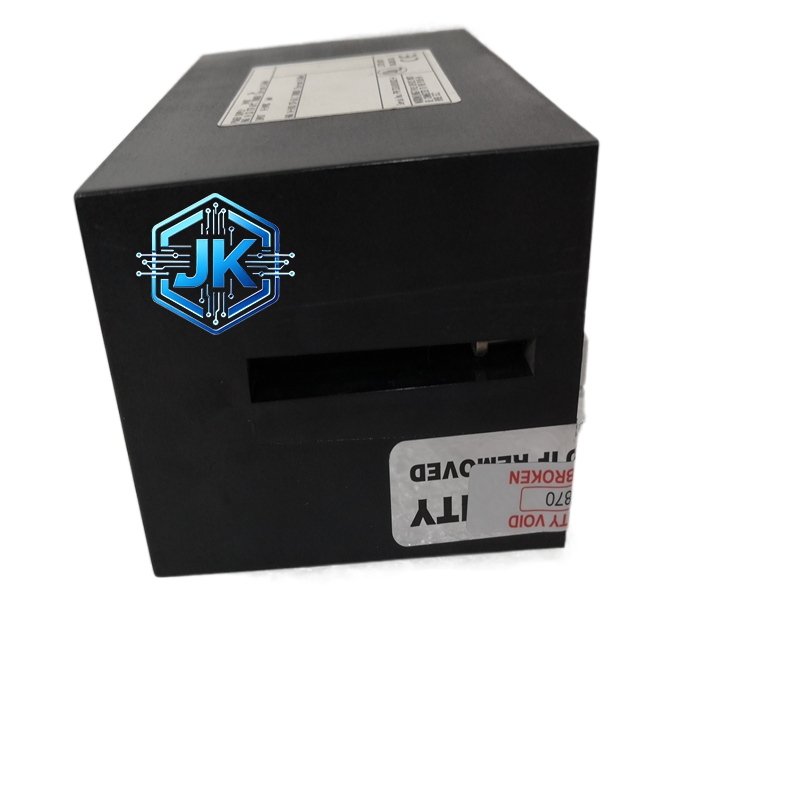

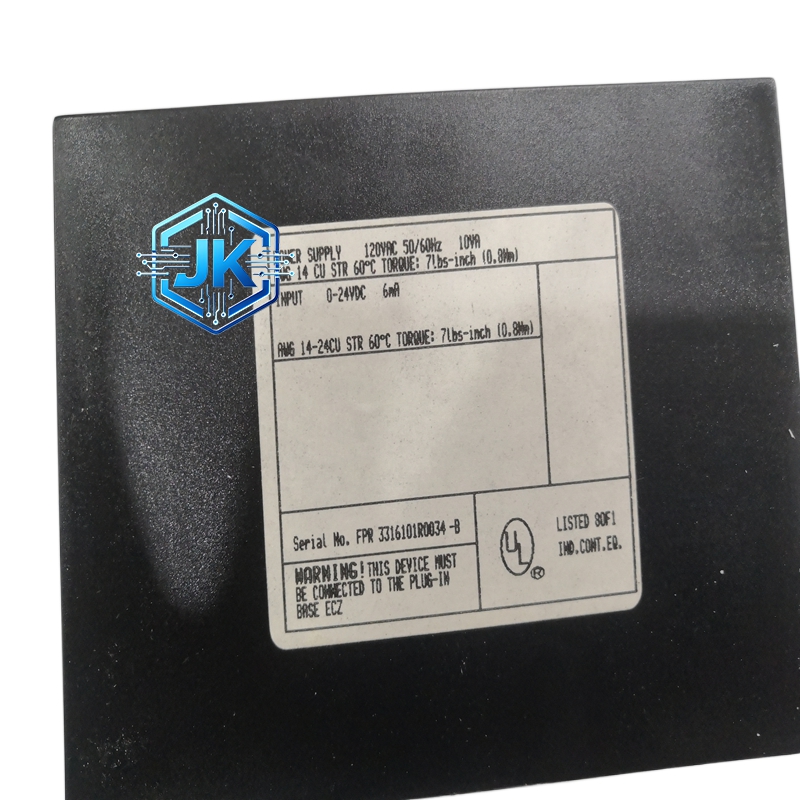

ABB ICSI16E1 16 路数字量输入模块
技术规格
- 输入通道：16 路独立数字输入
- 输入信号类型：干接点、24VDC（NPN/PNP）
- 输入电压范围：-30V~+30V
- 输入电流：每通道≤2mA
- 滤波时间：0.5ms~64ms（8 档可选）
- 响应时间：≤1ms
- 隔离电压：1500VAC/1 分钟
- 供电：24VDC±10%，功耗≤15mA / 通道
- 工作温度：-20℃~+60℃
- 存储温度：-40℃~+85℃
- 防护等级：IP20
- 尺寸：96mm×96mm×101.5mm
- 重量：约 0.3kg
功能特点- 16 路通道独立光电隔离，彻底隔离现场干扰与地电位差
- 8 档输入滤波时间可调，适配不同信号抖动场景
- 支持NPN/PNP 型传感器直接接入，无需额外转换
- 具备通道断线 / 故障检测，异常指示灯告警
- 输入状态实时 LED 显示，现场调试直观便捷
- 宽电压适配，支持干接点与有源信号双模式
性能参数
输入漏电流≤0.5mA；通道一致性误差≤0.1%；抗震等级工业 A 级（10g）；MTBF≥80,000 小时，长期运行稳定可靠。
材质构成
外壳为阻燃 ABS 工程塑料，内部搭载光电耦合器、滤波电容、稳压芯片、输入限流电阻，PCB 板为玻纤阻燃材质，接线端子为镀金铜质。
结构特征
方形紧凑型模块，正面均匀分布 16 路输入状态 LED 指示灯；顶部为 24VDC 供电端子与公共端；底部为标准 DIN 导轨安装卡扣；侧面标注通道编号与接线说明，便于快速接线与故障排查。
工作原理
现场干接点或 24VDC 信号接入输入通道，经限流电阻与光电耦合器隔离转换为数字信号；通过内部滤波电路平滑信号抖动；信号经背板总线上传至控制器；实时监测通道状态，断线 / 故障时触发 LED 告警并上传故障代码。
优势亮点
16 路高密度输入，节省控制柜空间；光电隔离抗干扰能力强，适配工业复杂电磁环境；滤波时间可调，适配不同信号质量；即插即用，组态简单，维护便捷；宽温运行稳定，适配恶劣工况。
适用行业
电力、石油化工、冶金、水泥、造纸、水处理、食品加工、包装机械、物流分拣、楼宇自控等各类工业现场开关信号采集场景。
安装要求
标准 DIN 导轨水平安装，间距≥10mm；输入信号线采用屏蔽双绞线，远离动力电缆；供电电源稳定，纹波≤50mV；公共端接线可靠，避免虚接。
使用注意事项
严禁输入超 ±30V 电压信号；避免在潮湿、粉尘、腐蚀性气体环境使用；定期检查接线端子紧固性；长期停机时断开供电；滤波时间根据现场信号质量合理设置。
